Analizador de redes eléctricas NEXUS 1272

Analizador de redes eléctricas NEXUS 1272

Medidor de facturación avanzado con comunicación y análisis de calidad de potencia.

Características generales

  • Medidor de facturación con precisión 0.06% Watt/Hr.
  • Tiempo de uso (TOU) de 20 Años.
  • Compensación de pérdidas (Línea & Transformación).
  • Compensación de CT & PT.
  • Registro avanzado de Calidad de Potencia.

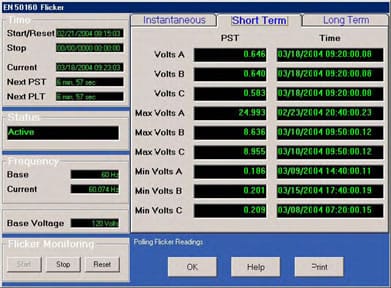

  • Monitoreo de Flicker en cumplimiento de EN 50160.
  • Registros de totalización.
  • Almacenamiento de datos y grabación de eventos.
  • Pantalla programable.
  • Diagnóstico de circuitos.
  • Comunicación múltiple.

CARACTERÍSTICAS AVANZADAS

• Protocolos Modbus & DNP 3.0 Nivel 2 Plus
• Ethernet Interno / Web Ready
• !Dial-Out ante Fallas de poder o Alertas de Alarmas!

Aplicaciones

  • Medición en empresas eléctricas
  • Medición comercial
  • Sub estaciones
  • Medición industrial
  • Generación
  • Medición en campus
  • Sub medición
  • Reemplazo de medición análoga

Introducción

Los medidores Nexus 1262/1272 proveen el más exhaustivo análisis Eléctrico disponible en un medidor tipo socket. Esta unidad ofrece características de monitoreo avanzado extensivo para cumplir con los más rigurosos requerimientos de Monitoreo de Potencia. Usando avanzada tecnología, el Nexus mide y almacena inmediatamente datos de facturación de Potencia junto con Calidad de potencia y comunicación superiores.
Diseñado especialmente para cumplir los estándares sofisticados requeridos por las empresas eléctricas y proveedores de Potencia Des-regulados, el paquete básico de Nexus empieza donde la mayoría de medidores termina. Las características estándar en los medidores Nexus proveen la habilidad de cumplir con necesidades avanzadas de medición presentes y futuras

Tecnología de medición Digital Accu-Measure®

La tecnología de medición digital patentada de EIG Accu-Measure® garantiza una precisión sin igual:

  • Precisión de Potencia & Energía de 0.06%
  • Autocalibración
  • Compensación por Temperatura

El equipo es un Medidor en los 4 cuadrantes completos: obtiene datos horarios de cada cuadrante.

  • kWh Enviados.
  • kWh Recibidos.
  • kVAh en Cada Cuadrante.
  • kVARh en Cada Cuadrante.
  • Q Horarios.
  • Medidas de Demanda.

Tiempo de uso (TOU)

El 1262/1272 ofrece capacidad robusta de TOU estándar que incluyen:

  • 8 Esquemas TOU.
  • Consumo y demanda Bi Direccional.
  • 4 Estaciones por Año.
  • Calendario de 20 Años.
  • Lecturas de Mes y Estación Anterior para cada esquema.
  • Lecturas de Mes y Estación Presente para cada esquema.
  • Lecturas totales a la fecha para cada Esquema.
  • Registros "Congelados" programables.

AGREGADO DE CARGA / MEDICIÓN UNIVERSAL

Empleando entradas de pulso estándar, el Nexus 1262/1272 puede contar pulsos de medidores externos y acumular y totalizar el uso de la energía y valores utilitarios, como agua, gas u otros datos.

  • 8 Entradas de Pulso.
  • Registros acumulativos individuales.
  • 4 Registros de totalización (Añadir o Sustraer).
  • Totalización con lecturas Kwh propias.

COMPENSACIÓN POR PÉRDIDAS EN TRANSFORMACIÓN Ó LÍNEA

Compensación por pérdida ajustada por pérdidas en hierro y cobre con programación simple.

COMPENSACIÓN DE CT & PT

El equipo Nexus compensa errores en transformadores de Potencial y Corriente.

  • Compensación de Voltaje
  • Compensación de Corriente MultiPunto
  • Compensación de Angulos de fase MultiPunto
  • Resolución mejor que 0.01%

MODO DE PRUEBA EN CAMPO

  • Prueba todas las lecturas de Energía
  • Habilita/Deshabilita en Modo de Prueba
  • Acumuladores Preajustados
  • Acumuladores Congelados

MULTIPLES VENTANAS DE DEMANDA

El Nexus 1262/1272 monitorea simultaneamente 5 estructuras de demanda.

  • Demanda de Ventana Bloque
  • Demanda de ventana Dinámica
  • Demanda Predictiva
  • Demanda Termal
  • Demanda Cumulativa
  • Período del intervalo desde 1 segundo hasta varias horas.
  • hasta 255 Sub Intervalos
  • Pulso de Salida de Fin de Intervalo
  • Entrada de Pulso de Fin de Intervalo
  • Demanda de Arranque en Frío

DEMANDAS MAX. CON ESTAMPA DE TIEMPO

El equipo obtiene información de demanda de todos los valores de potencia. Cada valor incluye estampa de tiempo

  • kW Demanda, Enviada & Recibida, Max/Min
  • kVAR Demanda, Enviada & Recibida, Max/Min
  • kVAR Coincidencial con kW Demanda
  • kVA Demanda, Max/Min
  • Amperios Demanda, Max/Min
  • Voltaje, Max/Min

Análisis de calidad de potencia avanzado del Nexus 1272

La extraordinaria velocidad y presición del NEXUS 1272 hace posible acceder a información de calidad de potencia con certeza sin comparación. El Nexus 1272 esta diseñado para aplicaciones de cargas crítias. Desde Salud hasta Micro-Electrónica, el 1272 tiene lo necesario para capturar cualquier anormalidad. Esto garantiza que ante cualquier problema eléctrico, usted tiene la información necesaria para actuar.

Todos los registros de Calidad de Potencia tienen estampa de tiempo al m seg. para asegurar lecturas precisas. La lógica avanzada de escarga del Nexus colecta sólo la información nueva para minimizar los tiempos de descarga.

Características de Pantalla

PANTALLA LCD GRAFICA & PROGRAMABLE
El Nexus 1262/72 está equipado con una Pantalla de LCD gráfica y Programable, con luz de fondo que está compuesto de más de 400 páginas, lo que permite desplegar los valores requeridos para cada cliente. La pantalla le permite ver información de energía, Diagnóstico de Circuito, Voltaje, Corriente, Armónicos y Fasores entre muchos otros valores. Su capacidad avanzada le hace fácil de instalar y útil en aplicaciones de campo.

MODO NORMAL

  • kWh Enviado y Recibido.
  • kVARh Enviado y Recibido.
  • kVAh Enviado y Recibido.
  • Demandas Pico (Ventana Dinámica).
  • Demandas Pico (Ventana Bloque).

MODO TIEMPO DE USO

  • kWh & kW Demanda Enviada / Recibida / Total.
  • kVARh & kVAR Demanda, Enviada & Recibida para Cada Registro.
  • kVAh Enviada & Recibida para Cada Registro.
  • kVAh Enviada / Recibida / Total.

MODO DE DIAGNOSTICO

  • Voltaje (Todas las Fases).
  • Corriente (Todas las Fases).
  • Diagrama de Fasores.
  • Espectro Armónico hasta orden 63avo.
  • KW, KVA, KVAR y FP.
  • Frecuencia.
  • Demanda.

SWITCH DE RE INICIO CON LLAVE

El medidor provee un switch de Reinicio Precintable para envitar fraude.

PULSO DE PRUEBA INFRARROJO

El medidor provee un pulso de prueba infrarrojo que puede pulsar a selección para: +Watt-Hora, -Watt-Hora, +VAR-Hora, -VAR-Hora y VA-Hora. Este pulso emplea integración de tiempo modulado permitiendo pulsos precisos durante pruebas cortas empleando patrones Estándar en la Industria.

Dial-Out Ante Alarma (INP2)

DIAL-OUT ANTE PÉRDIDA DE TENSIÓN

El Modem INP2 posee una circuitería de dial-out con batería que detecta cuando el voltaje se ha perdido y realiza un llamada telefónica automática notificando el evento. Adicionalmente, pueden programarse a esta característica muchas otras circunstancias eventuales. El Nexus 1262/1272 puede llamar al EIG Dial-In Server el cual permite a los usuarios recibir E-mails o Mensajes de Texto con notificación de eventos.

DIAL-OUT PARA OTROS EVENTOS

El medidor puede llamar ante:

  • Cambio de Limites/Estado.
  • Cambio en las Entradas de Alta Velocidad.
  • Registro de Captura de Formas de Onda.
  • Evento de Calidad de Potencia CBEMA.
  • Cambio en Salidas de Control.
  • Llenado de Memoria del Medidor.
  • Ciclo de Fuente de Poder.
  • Clave fallida (llamada entrante al Modem).
  • Falla de Comunicación al Medidor.

CAPACIDADES DE SERVIDOR DIAL-IN

El Servidor Dial-In de EIG grabará todas las notificaciones, aceptará todas las descargas al medidor y permite a los usuarios ser notificados por medio de E mail y mensajes de Texto Automáticamente. Las características del Dial-In Server incluyen:

  • Cantidad de Medidores Ilimitados.
  • Arquitectura Multi-Servidor Escalable.
  • Notificación por Correo Electrónico (E-Mail).
  • Notificación por Mensaje de Texto.
  • Sistema de Alarmas Audibles.
Analizador de redes eléctricas software cualquier eventoAnalizador de redes eléctricas aumentar



Analizador de redes eléctricas lógico dial out

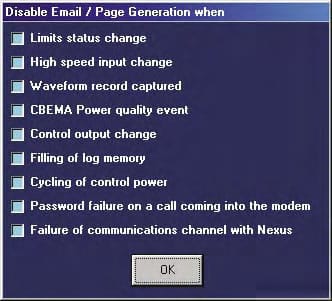

[Dial Out ante Cualquier Evento] [Lógica Dial-Out]
Analizador de redes servidor alarmasAnalizador de redes eléctricas agrandar
Analizador de redes eléctricas configuración

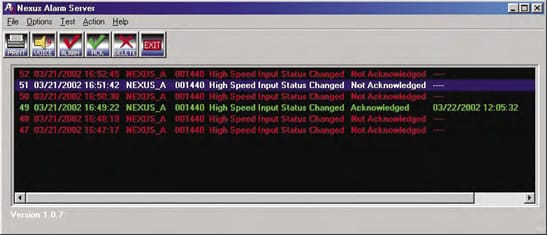

[Servidor de Alarmas Visuales] [Configuración Dial-In]

Medición Confiable, Funcional y Amplia en Características

Comunicaciones Avanzadas y Capacidad de I/O

PUERTOS DE COMUNICACIÓN MÚLTIPLE CON PROTOCOLOS ABIERTOS

El diseño Multi-Protocolo del Nexus permite múltiples comunicaciones simultáneas. Están disponibles los protocolos Modbus Estándar y DNP 3.0 Niv 2.

CUMINICACIONES ESTANDAR

  • Puerto Óptico.
  • 2 Puertos Seriales RS-485.
  • Modbus RTU/ASCII.
  • DNP 3.0.
  • Velocidades de hasta 115k bps.

COMUNICACIONES OPCIONALES

  • Modem Dial-Out
  • Ethernet 100BaseT

SOLUCIÓN COMBINADA DE MODEM & ETHERNET

Ahora disponible para Nexus 1262/1272 comunicación dual por Ethernet y por Modem:

  • Modem 56k
  • Total Web Solutions
  • Ethernet 10/100BaseT
  • Notificación E-Mail ante Alarma
  • No disponible batería ante falla de Suministro

I/O ESTANDAR

  • Sincronización de tiempo IRIG-B para GPS a una resolución de 1 msec
  • 4 Salidas de Pulsos KYZ
  • 8 Entradas Digitales Pulso KYZ / Estado

I/O EXTERNAS OPCIONALES

Capacidad de conexión de múltiples módulos I/O externos:

  • Salidas Análogas
  • Entradas Análogas
  • Entradas Digitales de Estado
  • Salidas KYZ
  • Salidas de Relé / Alarma

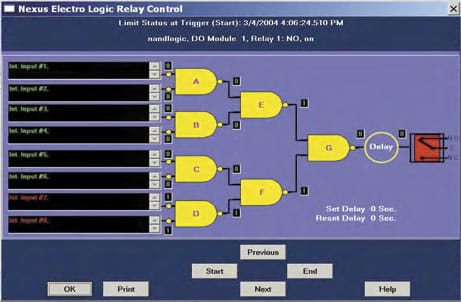

CAPACIDADES DE CONTROL

  • ElectroLogic® Provee salidas de control definidas por el ususario.
  • Acciones y/o alramas ante condiciones anormales.
  • Acciones en combinaciones de lógica Booleana de entradas o variables eléctricas.

LIDER INDUSTRIAL EN DNP 3.0 NIVEL 2 PLUS

El Nexus 1262/1272 proporciona las implementaciones más avanzadas de protocolo DNP 3.0 de la industria. El medidor Nexus 1262/1272 cumple con certificación de los niveles 1 y 2 de DNP con características adicionales que incluyen:

  • Hasta 136 Mediciones: 64 Entradas Binarias, 8 Contadores Binarios, 64 Entradas Análogas mapeadas a puntos DNP estáticos en un mapa configurable de DNP.
  • Hasta 16 Relés y 8 Reinicios pueden ser controlados desde DNP
  • Procesamiento de reporte por Excepción (Eventos DNP) Bandas Muertas pueden ajustarse punto a punto.
  • 250 Eventos Combinados por 4 eventos: Cambio de Entradas Binarias, Contador congelado, Cambo en Contador, Cambio Análogo.
  • Comandos de CONGELAR Congelado, Congelado/No-Ack, Congelado con tiempo, Congelado con Tiempo/No-Ack, Comando de Congelado por esquema.
  • Congelado con comando de tiempo: Habilita al medidor Nexus a tener Contador congelado por orden interna de tiempo y datos de Evento Congelado, ante recepción de tiempo e intervalo, los datos son creados.
  • Certificación de Terceros Disponible.
  • analizador de redes certificado
Esquema multiconexión analizadores de redes Nexus
comunicación conexión analizadores de redes eléctricas

Soluciones Totales en Web - Integración de medición avanzada en Web

Total Web Solutions es una arquitectura de comunicación avanzada Ethernet que permite diseñar páginas web, desplegar datos del analizador y servir la información de éste desde un sitio web directo al analizador. El Medidor Nexus sirve directamente la información web sin necesidad de un software de Servidor dedicado, Controles ActiveX ó Applets de Java. El medidor realiza la recolección de información, el formateo y el servicio de la página.
Adicionalmente, esta tecnología de información es amigable porque no ocasiona tráfico pesado y provee todos los datos formateados a través de una interfaz HTTP sin ningún lenguaje de cliente residente.

CARACTERISTICAS AVANZADAS INCLUYEN:

  • Desarrollo de Páginas de Web totalmente parametrizables.
  • Anfitrión de Página Web con lecturas en tiempo real.
  • Servicio de múltiples medidores en una sola Web.
  • Lecturas directas a través del Medidor. (No se emplea lenguaje de Servidor).
  • No usa Controles ActiveX ó Java.
  • Compatible con Dept. IT - Trabaja a través de Firewalls.
  • Bajo Costo / Alta Funcionalidad.
  • E-mails de alarmas instantáneas - Directo desde el Medidor.

WEBEXPLORER - Sirve los datos del medidor Directamente

  • WebExplorer provee acceso directo a toda la información de potencia a través de cualquier navegador web (Internet Explorer, Mozilla, Firefox, Opera) sin necesidad de descargar controles ActiveX ó Applets de Java, ya que es una página HTML estándar.
  • El WebExplorer es completamente parametrizable para poder crear sus propias páginas web, gráficos y configuraciones con calidad de SCADA.
  • analizdor de redes eléctricas software webexplorer

FACIL DE INCORPORAR A CUALQUIER SISTEMA WEB EXISTENTE

  • Generador de páginas web totalmente programables.
  • Conecta directamente links de XML parametrizando varios medidores en una sola página.
  • Rapidez de descarga de datos.
  • Fácilmente adaptable en Firewalls.
  • Sin necesidad de instalar Controles ActiveX o Applets de Java en el Cliente.

WEBXML

Cree datos en tiempo real en formato XML. WebXML permite al Medidor Nexus proveer información a través de un Nexus Servidor u otros medidores y colocar los datos directamente en formato XML. Esto permite compartir datos por la Web a múltiples aplicaciones y crear páginas web a medida empelando el Web Explorer. La tecnología WebXML es de fácil uso, gran flexibilidad y compatibilidad.

Con WebXML, su información está disponible al instante para otras aplicaciones de software, incluyendo Internet Explorer, Excel, Power Point, Word o cualquier otra aplicación ofimática local u online:

  • Soporte XML.
  • Datos instantáneos, procesados y disponibles en formato de lectura.
  • Añada factores de escala, multiplicadores u otras capacidades de HTML deseadas.
  • Despliegue datos desde un Medidor Servidor y/u otros medidores empleando Modbus RTU o TCP/IP (WebReacher).
  • Parametrización para recolección de datos.
  • Fácilmente visualizado por diferentes aplicaciones y plataformas.
  • Concentrador de datos Modbus.
  • webxml analizador de redes eléctricas

WEBREACHER

Con el exclusivo WebReacher de Amperis, se puede acceder remotamente a dispositivos alredor del mundo, obtenga información y guárdela en formato web o sitio Web sin necesidad de Software adicional (SCADA, ActiveX, Java, etc.)

  • Sin costos adicionales de desarrollo de software.
  • No requiere tecnología de Servidor.
  • No requiere integración compleja.
  • Sin ActiveX ó Applets de Java en el cliente.
  • Sin cargos costosos por punto.
  • webreacher analizador redes eléctricas

WEBMOD – Arquitectura abierta para integración de terceros

El diseño 10/100BaseT permite que el medidor se conecte a 12 sockets Modbus TCP simultáneos. Con la tarjeta de comunicación instalada, el puerto 2 se convierte en un gateway habilitando acceso a otros equipos IEDs Modbus a la red LAN, permitiendo múltiples peticiones de datos simultáneamente.
El WebMod de Amperis provee protocolo Modbus TCP abierto que puede integrar fácilmente en otros sistemas de Software o Hardware. El concentrador Modbus habilita la sustracción de información de hasta 16 equipos o 1024 ítems únicos desde cualquier dispositivo Modbus RTU y/o Modbus TCP.

  • 12 Sockets Modbus simultáneos sobre Ethernet.
  • Múltiples Sockets permiten acceder a varios medidores simultáneamente.
  • 1 Internet Gateway Modbus RTU con conexión RS485 (hasta 32 Dispositivos).
  • webmod analizador de redes eléctricas

WEBDNP

Usando esta característica se puede acceder al medidor empleando DNP nativo sobre Ethernet. Esto permite que la unidad abra un Socket exclusivo para DNP 3.0. Empleando esta tecnología, el resto de características Web del medidor están disponibles simultáneamente.

WEBALARM

El WebAlarm de Amperis envía E-mails de alarma en tiempo real vía Internet hasta 9 destinatarios simultáneamente para cualquier combinación de notificación de eventos. Con WebAlarm, es muy fácil programar el formato de E-mail de alarma: Formato corto (mensaje de texto para móvil) o formato largo con información de evento detallada para cualquier medidor con soporte completo de E-mail (PCs, PDAs o teléfonos móviles):

  • Alertas en Tiempo Real.
  • E-mails simultáneos para múltiples destinatarios.
  • Alerta al usuario virtualmente de cualquier anormalidad.
  • Emplea SMTP Estándar - Sólo asigne su dirección de E-Mail.
  • webalarm analizador de redes eléctricas

Análisis de Calidad de Potencia Avanzado del Nexus 1272

La extraordinaria velocidad y precisión del NEXUS 1272 hace posible acceder a información de calidad de potencia con una precisión sin comparación. El Nexus 1272 está diseñado idealmente para aplicaciones de cargas críticas: Desde Salud hasta Micro-Electrónica.
El 1272 tiene lo necesario para capturar cualquier anormalidad. Esto garantiza que ante cualquier problema eléctrico, usted tiene la información necesaria para actuar. Todos los registros de Calidad de Potencia tienen estampa de tiempo al m seg. para asegurar lecturas precisas. La lógica avanzada de descarga del Nexus colecta sólo la información nueva para minimizar los tiempos de descarga.

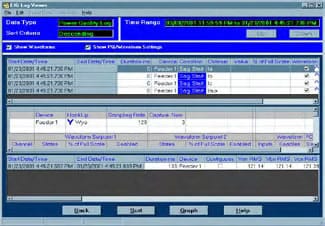

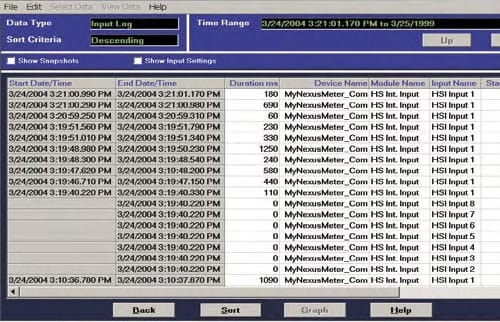

REGISTRO DE EVENTO / FUERA DE LIMITE

Registro de eventos analizador de redes eléctricas NEXUS 1272
analizador de redes eléctricas registro de eventos

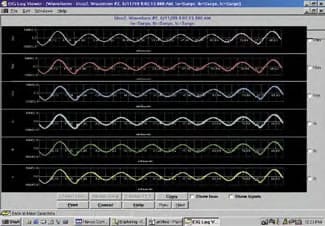

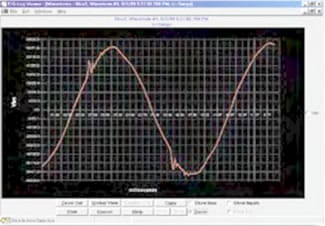

REGISTRO DE FORMA DE ONDA

La capacidad de captura de formas de onda del Nexus va más allá que cualquier medidor. Registros de semejante calidad han sido reservados históricamente solo para los sistemas de Transmisión. El poder del Nexus 1272 pone ahora a su disposición tal precisión para sus clientes críticos:

Registra 1024 eventos

  • Grabación de eventos fuera de limite.
  • Grabación de eventos de entrada de Alta Velocidad.
  • Detección de Ausencia de Tensión.
  • Parametrización extensiva de Límites, con múltiples límites por variable eléctrica seleccionada.
Registro de forma de onda: analizador de redes eléctricas NEXUS 1272
registro forma de onda analizadores de redes eléctricas registro forma de onda analizadores de redes eléctricas
[Registro de forma de onda] [Registro de forma de onda]

ANÁLISIS DE DISTORSIÓN ARMÓNICA

  • Graba Armónicos para su posterior análisis
  • Las formas de onda grabadas proveen Armónicos de hasta el orden 255.
  • Visualización de los registros de forma de onda
Registro distorsión armónica: analizador de redes eléctricas NEXUS 1272
analizadores de redes eléctricas registro armónicos registro de armónicos en analizadores de redes eléctricas
[Registro de armónicos] [Registro de armónicos]

REGISTRO CBEMA/ITIC

El registro separado CBEMA/ITIC captura todos los transientes de Voltaje que se salen de estos estándares. El registro dedicado almacena hasta 1024 eventos. Los datos son descargados a un registro separado para su fácil análisis. Vea todos los disturbios de voltaje en una sóla pantalla con el Software Communicator EXT.

  • Análisis de Sag/Swell
  • Grabación de Transientes
Registro de CBEMA/ITIC
analizador de redes eléctricas registro CBEMA/ITIC

Monitoreo de Calidad de Potencia de acuerdo a EN 50160

MONITOREO DE FLICKER EN CUMPLIMIENTO CON EN 50160

Es importante mantener un suministro de potencia de buena calidad para garantizar operaciones eficientes. Una fuente particular de disturbios que tiene efectos negativos es el Flicker, el cual consiste en fluctuaciones intermitentes de baja frecuencia (menores a 24 Hz) en la línea de suministro. Dejando de lado los efectos en equipamiento, disturbios de este tipo puede provocar un efecto negativo en las personas. Un ejemplo particular es el parpadeo de las fuentes de luz que pueden afectar a los humanos de diferentes formas dependiendo la severidad.

El Nexus 1272 cumple con los requerimientos de la norma EN 50160 e incluye:

  • Lecturas de Corto Plazo: PST-10 Min/Monitoreo y Registro.
  • Lecturas de Largo Plazo: PLT - 4 Hr/Monitoreo y Registro.
  • Log Viewer: – Visualiza valores gráficos para Pst & Plt apra Va, Vb y Vc ó valores desplegados, incluyendo Max & Min.
  • Tiempo Real: Valores de Pinst, Pst, Pst Max, Pst Min, Plt, Plt Max, Plt Min.
Monitoreo de Flicker
analizador de redes eléctricas monitoreso flicker norma EN 50160

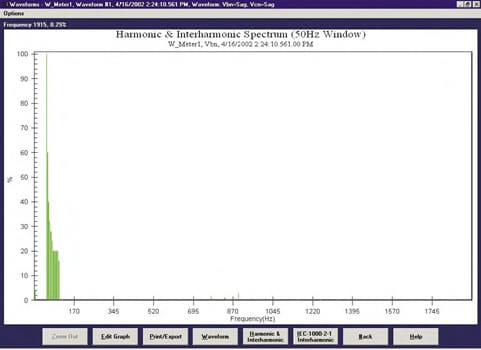

ANÁLISIS DE INTER - ARMÓNICOS

El Nexus 1272 provee a los usuarios la capacidad de visualizar los valores de Inter Armónicos, las frecuencias discretas que caen entre las armónicas de la frecuencia de potencia, Voltaje y Corriente. las frecuencias que no son múltiplos enteros de la fundamental pueden aparecer como frecuencias discretas en un espectro de banda ancha.
El usuario puede escoger el punto de inicio en cualquier parte de la forma de onda, asumiendo que habrá suficientes muestras disponibles después del punto de inicio. Si no existiesen suficientes muestras en la captura de forma de onda, el Software buscará el siguiente registro de forma de onda grabado en la base de datos. Si el mismo es contiguo, puntos adicionales hasta 200ms. serán obtenidos para su análisis.

Registro de Interarmónicos
analizador de redes eléctricas registro interarmónicos

Tecnología de Punta Monitoreando su Calidad de Potencia

Grabación & Monitoreo de Datos / Eventos

MULTIPLES REGISTROS DE MEMORIA

Estos medidores Nexus proveen muchos registros para generar datos históricos, de evento, alarma o sistema. Estos registros pueden emplearse para desarrollo de perfiles, grabación de eventos y parámetros eléctricos en el tiempo. Con la característica adicional de expansión I/O, de pueden grabar variables como presión,flujo,temp, etc.

DOS REGISTROS DE TENDENCIAS HISTÓRICAS

Estos registros permiten graficar virtualmente cualquier parámetro sobre el tiempo, tanto valores eléctricos como de I/O.

  • Hasta 64 Variables por Registro.
  • Tiempos de Tendencia Programable.
  • Provee Magnitud y Duración del Evento.
  • Resolución de Mili Segundos.
  • 2 Registros programables separados.
  • Base de tiempo de registro separada.
  • Graba alarmas para los canales eléctricos y de I/O.

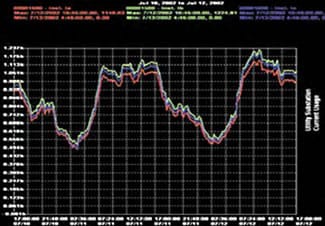

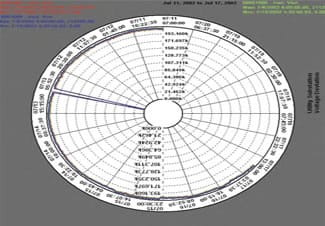

Registro de tendencias históricas analizador de redes eléctricas NEXUS 1272
registro tendencias históricas analizador de redes analizador de redes tendencias históricas registro
[Registro de tendencias históricas] [Registro de tendencias históricas]

REGISTROS DE FUERA DE LÍMITE

Estos registros graban todas las alármas de fuera de límite.

REGISTRO DE EVENTOS DEL SISTEMA

Los Medidores registran eventos de sistema por seguiridad y protección:

  • Encendido
  • Apagado
  • Acceso de Contraseña
  • Modificación de Contraseña
  • Cambio de Parametrización
  • Cambio de Firmware
  • Cambio de tiempo de reloj (Modbus o DNP)
  • Uso de Modo de Prueba
  • Re Inicios (Registros, Max/Min, Energía)
Registro eventos sistema
analizador de redes eléctricas registro eventos sistema

REGISTRO DE ESTADO DE ENTRADA

Estos registros graban eventos cuando ocurren cambios de estado en las entradas Digitales Internas y Externas.

  • Registro de estado para eventos Externos
  • Internamente Etiquetado para definición de Eventos

REGISTRO DE SALIDA DE CONTROL

Este registro graba el estado y la lógica que dispara una salida de control, la presentación gráfica muestra los pasos que llevaron al evento.

  • Despliega Pre y Post análisis
  • Internamente etiquetado para definición de Eventos
  • Análisis I/O Avanzado
Registro salida control
analizador de redes eléctricas registro control salida

Monitoreo de Cargas Críticas, Usuarios o Subestaciones

Desempeño de sistema & Análisis de Confiabilidad

La precisión y exactitud del Nexus 1272 aunado a su extraordinaria capacidad de registro le hacen una herramienta ideal para el diagnóstico y análisis de confiabilidad de los sistemas eléctricos. Por vez primera, se tiene un medidor con características de equipo de laboratorio a un costo razonable. La precisión 16-bit y la resolución de capturas de forma de onda, de hecho sobrepasan muchos analizadores digitales de fallas. Combine las características del Nexus 1272 con los paquetes de software de Amperis para expandir el análisis y poder explicativo para cualquier actividad de monitoreo.

AIREPORTS EXT - ANALISIS DE CP

AiReports EXT provee reportes y análisis automatizados ante eventos anormales (sólo el 1272).

  • Emplea Inteligencia Artificial.
  • Evalúa todos los datos del Medidor Nexus.
  • Cataloga los eventos por Severidad.
  • Identifica Posibles Causas.
  • Identifica Posibles Impactos.
  • Recomienda Posibles Acciones Correctivas o Soluciones.
  • Prepara & Formatea Reportes para todos los Eventos de Calidad de Potencia.
  • PQDIF Convertidor de Archivos de Fallas permite que la información del Nexus sea leída por Software Estándar de visualización de Calidad de Potencia EPRI.
  • COMTRADE Convertidor de Archivos de fallas a formato Estándar de análisis de fallas.

COMMUNICATOR EXT - ANALISIS DE FALLAS

  • Compara Múltiples Registros de Fallas
  • Mide las trazas de Formas de Onda
  • Inserta Marcas de Tiempo para Analizar Transitorios en Formas de Onda
  • Visualiza Registros CBMA

EN EL PUNTO DE INTERCAMBIO

El Nexus provee la capacidad de Monitoreo y Registro de secuencia de eventos en cada línea de transmisión o punto de intercambio. El Nexus vigila todo el tiempo y posee una capacidad de memoria extendida, la cual pude grabar gran cantidad de fallas, incluso oscilaciones de frecuencia en fallas de estabilidad. Captura todo Voltaje y Corriente.
Descargue la información y abra los archivos con el Communicator EXT. Compare múltiples canales. Mida amplitudes y temporizaciones con resolución de mili segundo. Visualice eventos de pocos segundos que comprometen la confiabilidad del sistema.

EQUIPO PROTECTIVO DE PRUEBA

¿Necesita desempeño de equipo de laboratorio? convierta a formato COMTRADE la información del Nexus.
Inserte el archivo directamente a equipo de pruebas de protección, para verificar la confiabilidad del desempeño del Relé.

EN EL LADO DEL CONSUMIDOR

Ante una llamada de un cliente crítico, simplemente descargue los datos del Nexus 1272. En pocos minutos, todos los datos relacionados a cualquier evento estarán en su escritorio. Un reporte completo estará listo para su inmediato análisis o paras ser enviado por E-mail al cliente. Causas probables son identificadas y posibles acciones correctivas son recomendadas.

¿Necesita una evaluación más detallada? Simplemente abra el visor de Formas de Onda para examinar lo que ha sucedido exactamente a los voltajes y las corrientes durante el evento. Solo el Nexus provee capturas estáticas por muchos segundos

¿Quiere adquirir Analizadores de redes eléctricas de calidad?

Consulte ahora nuestros precios de Analizadores de redes eléctricas

No dude en contactarnos, llámenos hoy al (+34) 982 20 99 20. Estaremos encantados de atenderle.
