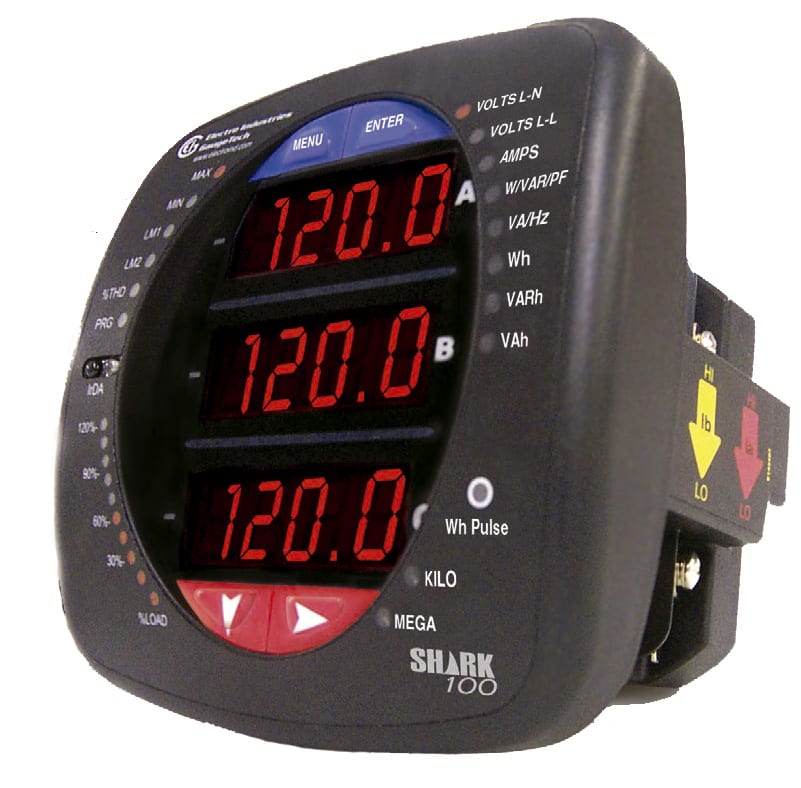

Analizador de redes multifuncional SHARK 100.

analizador de redes multifuncional shark 100

Características generales

  • Medidor con Certificado de Facturación Clase 0.2% para medición de demanda y energía.
  • Cumple con norma ANSI C12.20 (0.2%) e IEC 687 (0.2%) de clase de precisión.
  • Mediciones multifuncionales que incluyen Voltaje, Corriente, Potencia, Frecuencia, Energía, etc.
  • Pulso KYZ Opcional.
  • Mediciones de calidad de potencia (%THD y Limites con Alarma).
  • Tecnología V-Switch® - Actualizable en campo sin remover el equipo instalado.
  • Pantalla de LED rojo brillante de 3 Lineas de .56".
  • Barra de % de carga para percepción de Medidor Análogo.
  • Protocolos RS485 Modbus y DNP 3.0 - 57.6K Baud..
  • Puerto IrDA para lectura remota con PDA.
  • Ultra compacto, fácil de instalar.
  • Se acopla en ranuras ANSI y DIN.
  • Disponible en versión de "Sólo Transductor".

Tecnología líder en la Industria

• Prestaciones de medidor de facturación
• Bajo costo
!El Medidor más fácil de usar del mercado!

Aplicaciones

  • Medición en empresas eléctricas
  • Medición comercial
  • Sub estaciones
  • Medición industrial
  • Generación
  • Medición en campus
  • Sub medición
  • Reemplazo de medición análoga

Introducción

Amperis introduce uno de los medidores grado de facturación tipo panel de mayores prestaciones en la Industria. Basado en una nueva plataforma, este medidor de bajo costo supera significativamente en funciones a otros equipos mucho más costosos.
Esta unidad es perfecta para nuevas aplicaciones de medición y para un reemplazo directo y simple de los medidores analógicos existentes.
El Shark es excelente para la medición de energía de alta precisión excediendo las normas de medición de Energía ANSI C12.20 (0.2%) e IEC 687 (0.2%).

La unidad emplea tecnología de alta velocidad tipo DSP con conversión A/D de gran resolución para proveer precisión certificada de facturación, para Empresas Eléctricas, Medición de Sub Estaciones, Medición Principal y Sub Medición así como aplicaciones de Medición Crítica.

Tecnología V-Switch, paquetes de actualización de mediciones

El Shark 100 está equipado con la tecnología Exclusiva de EIG V-Switch®. V-Switch® es un switch virtual basado en firmware que permite habilitar características en el medidor a través de la comunicación, incluso después de la instalación. Empleando los V-Switches, usted puede ordenar lo que requiera ahora, y actualizar en campo las demás funciones conforme las necesite. Esto permite optimizar su inversión en Medición. Inicie con un simple medidor indicador y actualícelo a un medidor de energía clase facturación con funciones completas y capacidad de medición avanzada. Versiones avanzadas del SHARK100 (V3 y V4) también incluyen protocolo de comunicación DNP 3.0.

V-Switches Disponibles:

  • V-Switch 1 – Voltios y Amperios – Default
  • V-Switch 2 – Voltios, Amperios, kW, kVAR, FP, kVA, Frec.
  • V-Switch 3 – Voltios, Amperios, kW, kVAR, FP, kVA, Frec. kWh, kVAh, kVARh y DNP 3.0
  • V-Switch 4 – Voltios, Amperios, kW, kVAR, FP, kVA, Frec. kWh, kVAh, kVARh, Monitoreo de %THD, Limites y Alarmas y DNP 3.0

Fácil de usar e instalar

Los ingenieros de EIG diseñaron este medidor para hacerlo lo más sencillo para usar e instalar. Desde la interfaz de usuario hasta su construcción mecánica, muchas horas fueron empleadas para hacer del Shark un equipo intuitivo y consistente para que un instalador con experiencia mínima y capacitación básica pudiese usar el equipo.

El Shark puede ser programado empleando una PDA, una PC o a través de la sencilla interfaz de teclado frontal. Adicionalmente, empleando la PC o la PDA, el técnico o el Ingeniero pueden visualizar el diagrama de fasores como vectores, asegurándose que las polaridades de los CTs voltajes son las correctas. Todas las entradas estan marcadas con código de colores y etiquetadas de forma simple y fácil de identificar para evitar errores de instalación. Esto es muy útil en aplicaciones de OEM en las cuales el tiempo de instalación afecta al costo del producto.

  • Fácil programación por pantalla frontal.
  • Configuración desde PC.
  • Configuración desde PDA empleando el puerto IrDA.
  • Diagrama de Fasores con estado de conexión.
  • Característica de "Auto Scroll".
  • Barra de % de Carga estilo análogo.
  • Poca profundidad exigida al Panel donde se instalará.
  • Terminales de Voltajes y comunicación de rápida instalación.
  • Hilos de entradas de corriente "Atraviesan" el medidor.
  • Entradas de Voltajes y Corrientes coordinadas por color.
analizador redes multifuncional shark 100

Pulso de prueba para Watt-Hora trazable para certificación de precisión

Con el objeto de ser certificados para la medición de facturación, las Compañías Eléctricas necesitan saber si el medidor se desempeñará con la precisión indicada por el Fabricante. Para verificar el desempeño y calibración del medidor, las Compañías Eléctricas emplean equipos de verificación en campo (Patrones), para asegurarse de que las mediciones de energía son correctas. Puesto que el Shark 100 es un medidor de facturación trazable, el mismo contiene un Pulso de Prueba, el cual se emplea para poder verificar si el equipo se desempeña a la precisión establecida por el fabricante. Esta es una característica esencial requerida en cada medidor de grado de facturación.

Entradas de Voltaje y Corriente Superiores

El Shark 100 posee un robusto diseño para aplicaciones eléctricas exigentes, para sistemas de potencia de alto y bajo voltaje. Esto es especialmente importante en Generación de Potencia, Sub Estaciones y aplicaciones de usuario críticas. El diseño estructural de este medidor basa su desarrollo en muchas aprobaciones y recomendaciones de clientes en Compañías Eléctricas.

Entradas de Voltaje Universal

Las entradas de Voltaje permiten mediciones directas de hasta 416 Voltios Línea a Neutro y 721 Voltios Línea a Línea. Esto garantiza la seguridad del medidor cuando se conecta directo a sistemas de alto voltaje. Una unidad puede cumplir las especificaciones para sistemas de potencia de 69 Voltios, 120 Voltios, 230 Voltios, 277 Voltios y 347 Voltios.

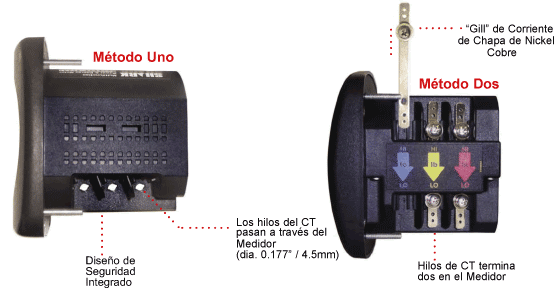

Entradas de Corriente

Las entradas de corriente emplean un método de entrada dual:

Métodos de conexión del analizador de redes eléctricas shark 100
• Método uno – CT "Atravesado".
El CT pasa directo a través del medidor sin ninguna terminación física en el medidor. Esto garantiza que el medidor no sea un punto de falla en un circuito de CT. Esto es muy útil en aplicaciones donde se comparten CTs de clase Relé.

No se añade Burden al circuito secundario de CT.

• Método Dos“Gills” de Corriente.
Esta unidad adicionalmente provee terminaciones Ultra-Robustas por barras "Atravesadas", permitiendo que las puntas del CT sean terminadas en el medidor.
Esto también elimina cualquier posible punto de falla en el medidor. Este método es una técnica preferida para asegurar que la integridad del CT clase Relé no sea comprometida.
Diseños inferiores no proveen este aspecto de protección avanzado, y emplean boques de terminales para circular la corriente de los CTs en una conexión soldada de tarjeta electrónica. El diseño del Shark, asegura que sus CTs no se abrirán en una condición de falla.
Esquema
métodos de conexión analizadores de redes eléctricas

Medición de Demanda Pico

El Shark 100 provee Demanda tipo Ventana Bloque ó Ventana Dinámica, configurable por el usuario. Esto permite configurar un perfil de demanda particular. La Ventana Bloque es empleada sobre un período fijo de demanda configurado por el usuario (usualmente 5, 15 ó 30 minutos). La ventada Dinámica es una ventada fija de Demanda que se mueve a un período de Sub Intervalo configurado por el usuario.
Un ejemplo podría ser una Demanda de 15 Minutos empleando 3 sub intervalos, proveyendo una nueva lectura de Demanda cada 5 minutos basado en los últimos 15 minutos. Lecturas para kW, kVAR, kVA y FP son calculadas empleando estructuras de Compañías Eléctricas. El resto de parámetros ofrecen capacidad de máx. y min. sobre un período de promedio seleccionable por el usuario. El Voltaje provee una lectura máx. y min. instantánea, desplegando el Surge más alto y el Sag más bajo sensado por el Medidor.

Capacidad avanzada de comunicación con interfaz IrDA

Dos puertos de comunicación independientes con caracetísticas avanzadas.
Puerto Posterior con Pulso KYZ
(opción 485P)
  • RS485 - Este puerto permite comunicación RS485 empleando Protocolos Modbus ó DNP3.0. El Baud rate es 9600 a 57.6k.
  • Pulso KYZ - En adición RS485, el medidor tambien incluye un pulso KYZ mapeado a la Energía Positiva. Este es un pulso de energía fijo. Los valores de pulso son:
    • K(h) a Voltaje de prueba menor que 150V=0.0501151926
    • K(h) a Voltaje de prueba mayor que 150V=0.2004607704

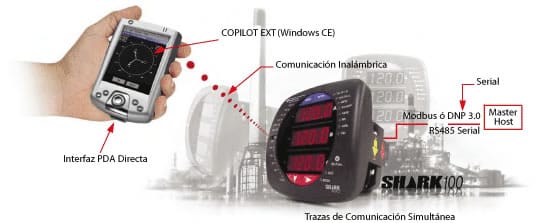

Comunicación Frontal IrDA:
Como algo único, el Shark tambien tiene un puerto óptico IrDA, permitiendo a la unidad, ser programada empleando una PDA ó una laptop remota sin la necesiadad de cable de comunicación.
Solo apunte al medidor con el IrDA equipado en la PDA o PC y configúrelo.
COPILOT EXT es un paquete de Software para Windows CE que permite, apuntando al Shark, configurarlo y analizar lecturas en tiempo real.
Esquema
interfaz irda comunicación avanzada analizadores redes eléctricas
