Analizador de redes eléctricas SHARK 200

Analizador de redes eléctricas SHARK 200

Características generales

  • Diseño compacto
  • Clase 0,2 en energía, precisión típica de 0,1%
  • Puerto frontal serie para programación una vez instalado
  • RS-485 integrado (protocolos Modbus y DNP 3.0)
  • Autorrango en tensión e intensidad

Tecnología líder en la Industria

  • Prestaciones de medidor de facturación
  • Bajo costo
  • !El Medidor más fácil de usar del mercado!

Funciones básicas

  1. Medidor multifunción; se miden todos los parámetros de una red trifásica: V, I, cosφ, f, %THD, y potencia y energía - Measures Every Aspect of Power including Volts, Amps, Freq, %THD and All Energy Functions
  2. Pulso KYZ para la certificación de la precisión; el equipo tiene típicamente una precisión del 0,1%, esto es verificable con la salida de pulso KYZ
  3. Puerto RS 485; protocolo Modbus y DNP 3.0
  4. Barógrafo – Escala en % para tener una idea inmediata de la medida
  5. Programación simple e intuitiva
  6. Puerto óptico – Puesta en marcha y configuración posible desde una PDA o un portátil
  7. Minimización de opciones – Entradas con autorrango y alimentación AC/DC
  8. Dos posibilidades para la entrada de corriente: sin conexión: el cable se pasa a través del equipo, con conexión: la forma típica Superior Current Inputs – Wire direct CT inputs or use Current "Gills"
  9. Hueco necesario mínimo - es necesario únicamente un hueco de 92×92 mm en un panel
  10. Elevada relación calidad precio - es el equipo superior de su clase
  11. Tecnología V-Switch: un vez instalado y bien desde la red o el puerto óptico pueden aumentarse las funciones de medida:
    • V2 – Capacidad de registro de 2 MB
    • V3 – V2 + Análisis de armónicos
    • V4 – V3 + Alarmas y funciones de control

El Shark 200 supone un salto cualitativo en la relación calidad-precio del mercado

Características técnicas

  1. Precisión - 0.1% ó superior para energía. Cumple ANSI C-12.20, IEC 687 Clase 0.2%
  2. Comunicación – Protocolo Modbus 57.6 kb (RS 485 y puerto IRDA)
  3. Frecuencia de muestreo – 400+ Samples per Cycle / 24 Bit A/D Resolution
  4. Protección entradas de corriente – 20x límite del rango por 10 segundos
  5. Tensión – 0 ~ 720 V L-L (precisión de 0,1% para 69~420 V L-N)
  6. Corriente – 0 ~ 10 A (la precisión se garantiza para 0,15~5A)
  7. Rango de frecuencias – 45 ~ 65 Hz

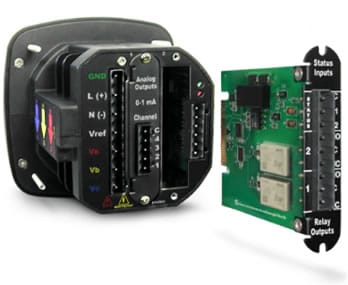

Las funcionalidades de comunicación y las entradas/salidas son ampliables incluso una vez instalado

  • Ethernet: puerto RJ 45, posibilidad de enviar alarmas por correo electrónico, aplicación "Total Web Solutions": la tarjeta aloja una página web con todos los parámetros medidos
  • Puerto de fibra óptica con entrada salida (57,6 kb)
  • Salidas analógicas, 4 canales 0~1 mA ó 4 ~20 mA.
  • Entradas de control
  • Las tarjetas hardware se detectan automáticamente

Funciones de medida avanzadas

  • Función registro (2MB). Existen 4 tipos de registro, cada dato lleva asociado el tiempo:
    • Registro de hasta 64 parámetros de medida (programables)
    • Registro de alarmas
    • Registro de estado de las entradas y salidas
    • Registro de lectura de datos, cambio de contraseña, cambio de contraseña, etc…
  • Análisis de armónicos avanzado. Posibilidad de medida hasta el armónico de grado 40º

Las funciones de medida avanzadas pueden incorporarse al equipo con posterioridad a su instalación

comunicación fibra óptica

Posibilidad de hasta 8 salidas analógicas con una inyección de corriente proporcional a cualquier parámetro
salidas analogicas
  • 4 salidas analógicas por tarjeta
  • Canales de 1 mA ó 20 mA
Salidas de control
8 salidas analógicas con inyección de corriente proporcional a parámetros
lógica booleana fijación de límites
[Lógica booleana] [Fijación de límites]
  • Posibilidad de lógicas de control complejas
  • Alarmas visuales y por sistema SCADA
  • La lógica permite dirigir, por ejemplo, un deslastre de cargas
  • Detecta status de un equipo externo

Los 2 MB de la función registro permiten distintos tipos de registro y permiten la grabación de los siguientes datos:

Registros históricos

  • Hasta 3 series históricos configurables
  • 64 parámetros por serie

Serie de eventos de sistema:

  • Borrados de demanda
  • Petición de contraseñas
  • Arranque del sistema
  • Borrados de energía
  • Borrados de series
  • Lectura de series
  • Cambios de ajustes

Serie de estado de entradas/salidas

  • Serie temporal de los estados de las entradas y salidas
  • Serie del cambio de estado de las entradas y salidas con datos de tiempo
  • Hasta 2048 eventos

Serie de límites y alarmas

  • Magnitud y duración de eventos
  • Datos de tiempo y valor de la alarma
  • Hasta 2048 eventos

log de alarmas analizador de redes eléctricas

Eventos por exceso de límites

  • Cualquier parámetro medido
  • Hasta 16 límites
  • Desequilibrio de tensiones
  • Desequilibrio de corrientes
  • Basado en porcentaje de final de rango
  • Lógica booleana

eventos por exceso de límites analizadores

Calidad de la energía

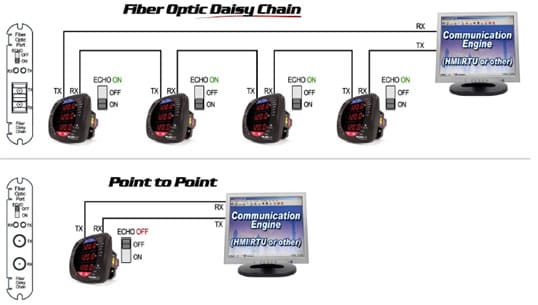

El Shark 200 ofrece la posibilidad de comunicación por fibra óptica

Análisis de armónicos (V3 Option)

  • Análisis de calidad de la energía básico
  • Lectura hasta el armónico 40º con precisión del 3%

Forma de onda

  • El software permite ver
    la forma de onda como si el
    Shark fuese un osciloscopio básico
análisis de armónicos análisis de forma de onda

Aplicaciones típicas del Shark 200

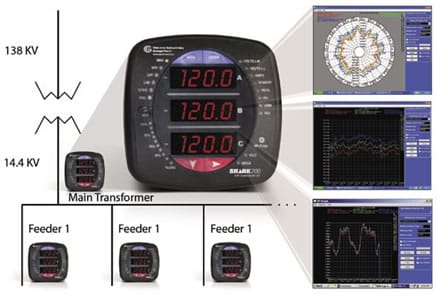

Perfil de cargas

Posibilidad de registro de múltiples parámetros de una subestación. Esto permite un análisis pormenorizado de:

  • Perfil de la carga
  • Uso de un determinado elemento de la subestación
  • Tendencias del factor de potencia o de desequilibrios de fases

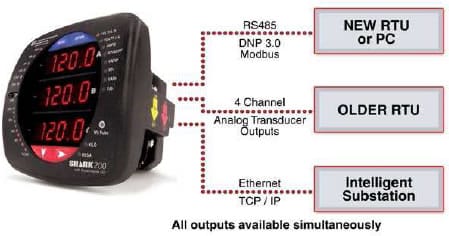

Soluciones telemétricas de bajo coste

Las diferentes posibilidades de comunicación del Shark 200 (RS 485, ethernet, fibra óptica, …) hace posible su implantación en cualquier subestación con cualquier infraestrura de comunicaciones:

  • Nuevas instalaciones o modernizaciones
  • Varias salidas de comunicación simultáneas
  • Hasta 12 usuarios pueden acceder a un medidor

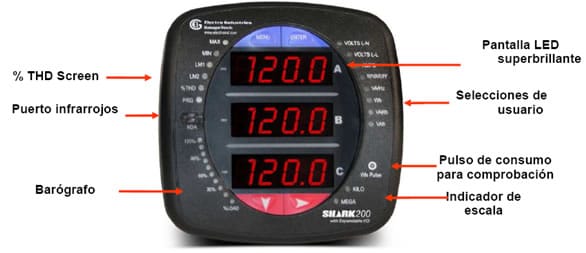

Disposición del frontal

comunicación fibra óptica

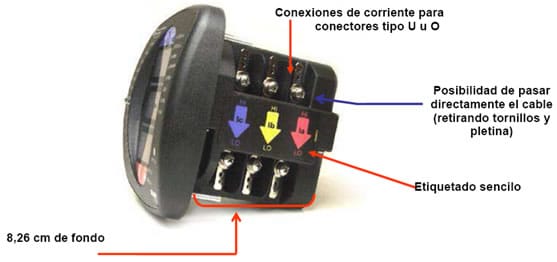

Conexiones

conexiones analizador redes

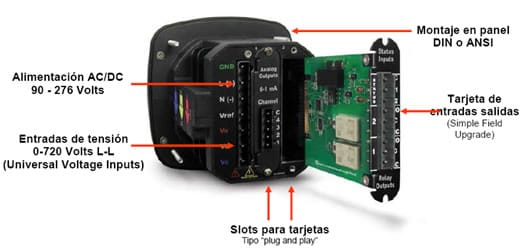

Parte trasera

parte trasera analizador redes
