Cámara de efecto corona MultiCAM

Cámara diurna ultavioleta e infrarroja

El MultiCAM System da una imagen de video simultánea de infrarrojos y de efecto corona. Esta información asiste al usuario para determinar la ubicación del punto caliente y/o la corona, y también su causa posible por medio de un examen detallado. Puesto que el video da una imagen en movimiento, es posible determinar la importancia del punto caliente (es decir, cómo se desarrolla el patrón con el paso del tiempo), las características de la fuente de la corona e identificar los elementos críticos en cuestión.

Características de la MultiCAM

Es una herramienta de diagnóstico que permite al usuario localizar e identificar actividad de descarga de corona y punto caliente infrarrojo en equipo eléctrico.
Puede operar con luz de día o en la noche (con ayuda de luz artificial).
Produce una imagen de vídeo de los puntos calientes y una descarga de corona que se superpone en el objeto. Este permite que el usuario determine la posición exacta del punto caliente y la corona con respecto de la imagen real.
Es portátil, es decir, cabe en un estuche y se alimenta con una batería recargable que dura alrededor de 40 minutos por carga. La batería se pone en el contenedor de la cámara.
Es un dispositivo portátil que requiere poco o ningún ensamble al sacarlo de su estuche.
Es fácil llevar la cámara a bordo de un avión.
Su salida es una señal de video compuesto estándar y se puede conectar a una grabadora de video portátil apropiada que permite grabar los resultados en el sitio.
El diseño ergonómico garantiza que los botones de control sean cómodos para la mano cuando se opera.
Pantalla de visor a colores de alta calidad

Especificaciones del Sistema

Óptica

Campo de visión: 8° Horizontal 6° Vertical
Rango de enfoque: 3 m al infinito

Sensibilidad del Detector

Infrarrojo: LWIR: 8 a 12 µm, NETD 250 mK, 384 x 288 pixels, paleta de color falso de paso de 35 µm
Duración: Infinita con uso normal
UVc: 240 a 280 nm, pantalla solar
Vida útil: Infinita con uso normal
Visible: 3 Lux

Salida de la Cámara de Video

Resolución de la cámara: 460 (H) líneas de TV (NTSC/PAL)
Resolución del escaneo: 525 líneas EIA (NTSC) 625 líneas CCIR (PAL)
Factor de acercamiento: 25 x óptico, 12 x digital

Dimensiones físicas

Longitud: 270 mm
Ancho: 150 mm
Altura: 200 mm
Peso: Aproximadamente 2.6 kg sin contar la batería

Visor de LCD

Tipo: Micropantalla SVGA a colores
Montaje: Se encuentra en la parte posterior de la cámara

Batería y Cargador

Fuente de poder: Celdas recargables de Ion Litio
Tiempo de operación de la batería: Aproximadamente 40 minutos
Fuente de poder del cargador: 90 V a 250 VAC a 50 a 60 Hz

Rango de temperatura

Temperatura de operación: -15º C a 50º C (con humedad hasta de 95% HR)
Temperatura de almacenamiento: -25º C a 60º C

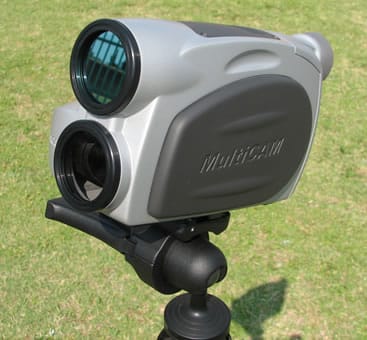

[Cámara de efecto corona y termográfica MultiCam]

[Video: Aisladores en un apoyo de amarre, imagen tomada con MultiCam de Amperis, superposición de imagen visible ultravioleta e infrarroja.]
