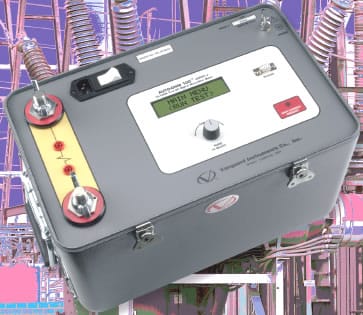

Microhmetro Auto Ohm 200

El Auto-Ohm-200 S3 es la cuarta generación de micróhmetros con microprocesador de Amperis Products S.L. Se diseñó para probar resistencias de contacto de interruptores, las juntas de soldadura, o para cualquier aplicación de baja resistencia a la medida. Este equipo permite inyectar altas corrientes siendo un micróhmetro muy ligero (16,8 lb / 7,6kg) micro-óhmetro está diseñado para cumplir con la norma IEEE C57.09-1999 (5.15) requisito para comprobar la resistencia de interruptores.

Características principales

El Auto-Ohm-200 S3 estabiliza la corriente controlando subidas y bajadas. El aumento de la corriente de prueba y la tasa de caída se puede seleccionar entre 5 segundos y 10 segundos.

Tiene un modo de "prueba Automática" también está disponible y se puede iniciar simplemente colocando la puntas sensibles con los cables entre los dos puntos que se quiere conocer su resistencia. Esta característica es muy útil cuando la medición de una secuencia de valores de resistencia de varios en un contacto del interruptor de circuito.

El Auto Ohm-200 S3 también puede comparar los resultados de las pruebas en contra de los límites preestablecidos y determinar si una prueba se ha superado o no, un "paso" o "no paso" , se muestra una bandera en consecuencia. Ya que una corriente continua real pasa (con control de subida / bajada) a través del interruptor del circuito, ningún magnético transitorio magnético induce corriente en los transformadores de corriente. Esta característica reduce el riesgo de inducción de trip-ping a un control de interruptor (relé diferencial de barras).

Con la opción de doble tierra, el Auto-Ohm-200  S3 también puede medir la resistencia del interruptor de contacto con ambos lados del buje interruptor está conectado a tierra. Cuando una corriente de prueba se aplica a un interruptor de circuito con las dos partes a tierra, algunos flujos de corriente de prueba circulan a través de los cables de tierra de seguridad. Con el uso de un sensor de corriente externa, el Auto-Ohm-200 S3 mide y elimina esta corriente de la corriente total de la prueba.

El Auto-Ohm se calcula el valor de la resistencia real del interruptor de circuito.

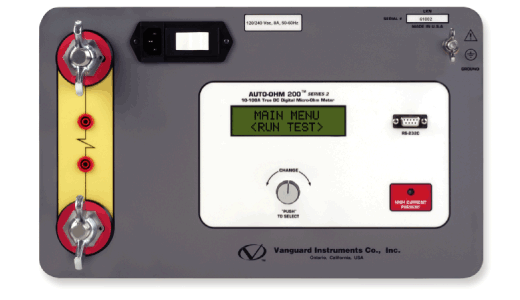

El Auto-Ohm-200 S3 cuenta con una pantalla  LCD retroiluminada de 128 x 64 píxeles que se puede ver tanto en la luz solar directa como con bajos niveles de luz. Las lecturas de resistencia se muestran en la pantalla LCD en micro-ohms o mili. La unidad es operada a través de un cómodo teclado "QWERTY" de 44 teclas en el pa-nel frontal. El Auto Ohm S3-200 puede almacenar 128 registros de 64 lecturas internamente, y hasta 999 registros de prueba en una unidad externa USB Flash.

La información de la prueba (la empresa, la subestación, Nº de interruptor) también se puede introducir con el teclado 44 teclas y se almacena con cada registro de la prueba.

El software de análisis basado en Windows ® (XP/Vista/7) se incluye con cada unidad y se puede utilizar para controlar remotamente el Auto Ohm S3-200 a través del puerto RS-232C. El uso de este software, el usuario puede recuperar los registros de la prueba (la memoria del equipo o una unidad flash USB), analizar los resultados de la prueba, imprimir los resultados en una impresora convencional. Los registros de las pruebas también se pueden exportar a los formatos PDF, Excel y XML.W

El Auto-Ohm-200 S3 está equipado con un cable de prueba de 9m (#1 AWG). Como opción está un cable de 4.3m. Los cables de prueba terminan con una pinza soldada de alta resistencia. Los cables corriente y de tensión están aislados y se sujetos a las mordazas de sujeción. Esta característica permite una conexión sencilla con el casquillo del interruptor. Un cable de tensión y de la sonda opcional se puede utilizar para medir la resistencia en lugares de difícil acceso. Opcionalmente se pueden solicitar unas pinzas tipo C de soldadura con abrazaderas permitiendo al usuario conectar los cables a una amplia variedad de tamaños de bujes, barras  o conductores de gran tamaño.

Descripción

• 10 a 200 Ac.c. pura (True DC).
• Control automático de la rampa deascenso y descenso de la corriente.
• Lectura digital de 1 micro-ohm a 10mili-ohms a 200A
• Almacena hasta 128 registros de test.
• Peso menor a 8,0 kg.

Especificaciones técnicas detalladas
