Medición de la resistencia DC de transformadores grandes y medianos

El valor de la inductancia de un transformador depende de la corriente inyectada en los bobinados. Cuando el transformador se satura, la inductancia se minimiza. Normalmente un transformador está diseñado para alcanzar la saturación cuando la corriente es 1.2 veces el valor pico de la corriente sin carga. Por lo regular, la corriente sin carga está en el rango de 0.2 a 5 por ciento de la corriente nominal del bobinado.

Al medir la resistencia DC, la corriente de prueba debe ser por lo menos 1.2 veces la corriente sin carga del transformador. Esto es para asegurarse de que el núcleo del transformador se sature. Asimismo, nótese que la corriente de prueba NO debe exceder aproximadamente 10-15 por ciento de la corriente nominal del bobinado. Se utiliza el método de medición con cuatro cables (de Kelvin) porque proporciona la mejor medición posible. Esto garantiza que la resistencia de los cables de corriente de conexión no se incluya en la medida.

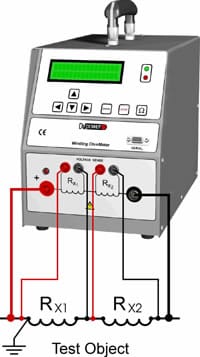

La corriente de prueba se pasa a través de los bobinados usando cables de alta corriente. La caída del voltaje a lo largo del bobinado se mide usando cables sensores. La colocación de los cables es muy importante: los cables de corriente siempre deben estar fuera de los cables sensores (véase el diagrama). Se calcula la resistencia usando la ley de Ohm: caída de voltaje dividida entre corriente de prueba (U=R*I es decir, R=U/I). Siempre use el instrumento de prueba para descargar la energía en los bobinados de la medición y antes de apagar la corriente de prueba.

Pasos del procedimiento:

1. Asegúrese de que el transformador esté desconectado apropiadamente y que se sigan las normas de seguridad locales.
2. Conecte el instrumento a tierra.
3. Asegúrese de que el instrumento de prueba esté apagado.
4. Conecte los cables de corriente y sensores de acuerdo con el diagrama.
5. Si usa un instrumento de prueba con sensores de temperatura, conéctelos de manera apropiada.
6. Encienda el instrumento de prueba.
7. Ponga la corriente de prueba en un mínimo de 1.2 veces la corriente sin carga. También asegúrese de que la corriente de prueba NO exceda aproximadamente 10-15 por ciento de la corriente nominal del bobinado.
8. Lleve a cabo la medición.
