Medidor de resistencia de bobinados y conmutador en carga LTCA-40

Medidas rápidas y precisas

El Analizador LTCA-40 es medidor de resistencia de bobinados y un analizador de conmutador bajo carga de segunda generación. El LTCA-40 mide con precisión la resistencia del bobinado de transformadores de potencia altamente inductivos. Los tres canales de lecturas de resistencias permiten las mediciones de tres resistencias de bobinados en simultáneo. La medición de Resistencia con cuatro hilos (tipo Kelvin) provee una alta precisión y no requiere compensación de los cables. Una característica especial de este dispositivo es su habilidad para medir y graficar el trazo de la resistencia de un Regulados Bajo Carga de Transformador durante la conmutación. El LTCA-40 es capaz de brindar una salida de 40 amperes utilizando una fuente de alimentación de 60 Vcc.

Características de las lecturas de resistencias

Los tres canales de lectura de resistencia pueden medir la resistencias de 1 micro-ohm a 500 ohmios, y la corriente de prueba es programable (1A, 5A, 10A, 40A). El LTCA-40 también se puede utilizar para medir resistencia de contacto de interruptores, la resistencia del devanado del motor o cualquier otra de baja resistencia. Si se introduce la temperatura del bobinado del transformador, el LTCA-10 se puede calcular el valor de la resistencia equivalente (de aluminio o cobre), a cualquier temperatura de referencia estándar. Además, un modo de prueba especial se puede realizar una prueba de hasta 45 minutos mientras que el guarda lecturas de resistencia en intervalos de un minuto.

Características de los Test dinámicos de resistencias

Un canal de lectura de la resistencia se dedica a las pruebas de resistencia dinámica. Esta prueba puede monitorizar el conmutador bajo carga del transformador (LTC) durante la operación. Un gráfico de la resistencia, la resistencia en función del tiempo, se pueden imprimir en la impresora térmica incorporada térmica y es muy útil para detectar problemas en el LTC.

Características de la monitorización de la corriente

Uno de los canales de monitorización de corriente alterna se dedica a la vigilancia del regulador de voltaje de corriente LTC motor durante la operación. La corriente del motor también está impresa en la gráfica y pueden ayudar a detectar problemas de tensión LTC. Una pinza de sensor de corriente alterna se suministra con el LTCA-40.

Características de seguridad

Al final de cada prueba, el LTCA-40 automáticamente disipa la energía almacenada en el transformador. Este circuito de descarga seguirá funcionando incluso si la tensión de alimentación se pierde.

Interface de usuario

El LTCA-40 dispone de una pantalla LCD retroiluminada (64 x 128 puntos gráficos) que se puede ver tanto en la luz del sol y los bajos niveles de luz. Un teclado robusto y alfanumérico, se utiliza para controlar la unidad.

Impresora térmica

La impresora térmica incorporada de 4.5” permite imprimir los resulatos de los test in format tabla o gráfico.

Capacidad de almacenamiento interno

El LTCA-40 puede almacenar 128 registros de prueba estática (48 pruebas por registro) y 11 de resistencia dinámica en la memoria interna. Los registros de las pruebas se pueden recuperar de forma local o transferirse a un PC a través de las interfaces disponibles (RS-232C, puerto USB, unidad Flash USB de puerto).

Interface de comunicación USB y con el PC

El interface USB incorporado proporciona un método conveniente para la transferencia de registros de prueba o desde una unidad USB Flash. Los registros de las pruebas también se pueden transferir directamente a un PC mediante el puerto RS-232C o puertos USB. Si se utiliza una unidad USB Flash, los registros de las pruebas almacenadas en la memoria interna LTCA-10 puede ser transferidos a la unidad y el software para PC suministrado puede utilizarse para ver los registros de prueba almacenados en el disco. Hasta 999 registros de prueba pueden ser almacenados en una unidad USB Flash.

Conmutador bajo carga

Las distintas posiciones del transformador se pueden cambiar de forma remota con la unidad integrada de carga del transformador del cambiador de tomas. Esta característica elimina la necesidad de cambiar manualmente para realizar cada prueba.

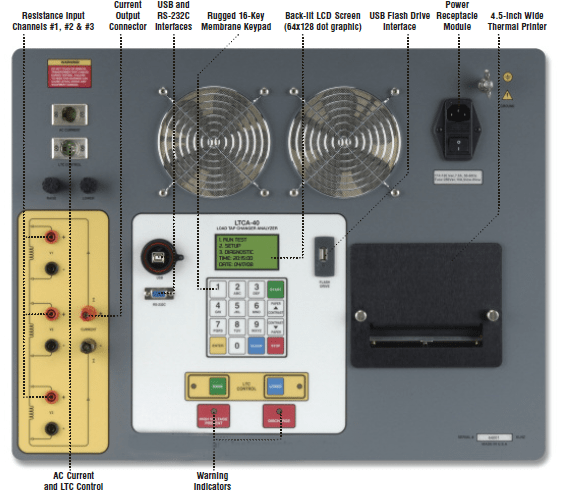

Detalles del analizador LTCA-40

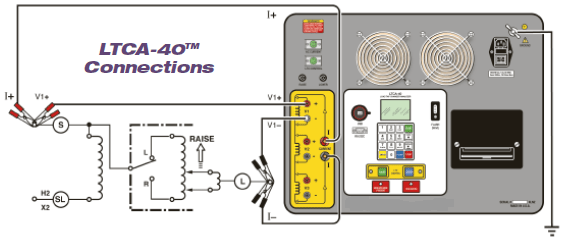

Conexiones del analizador LTCA-40



CARACTERÍSTICAS TÉCNICAS

Característica	Detalles
Tipo	Medidor de resistencia de bobinados
Medidas	25" Wx20"Hx8.5"D (63.5cmx50cmx21cm); Peso: 46lbs (20kg)
Alimentación	100-240 Vac, 50-60Hz
Rango de lectura	1 uOhms hasta 500 Ohms
Precisión	1 a 19.999uOhms: 0.5%±1cuenta
	20 a 999 mOhms: 1%±1cuenta
	1 a 500 Ohms: 1.5%±1cuenta
Canales de resistencia	Tres canales para medida estática y 1 dinámico
Tensión de prueba	60 Vcc max
Corriente de prueba	1A,5A,10A, 40A
Entrada de corriente alterna	Pinzas con sensor de corriente, 1-20A
Display	LCD retroiluminado de 128x64 pixels
Memoria interna de almacenamiento	128 registros de test. Cada registro puede tener 48 lecturas y 11 lecturas dinámicas
Memoria externa de almacenamiento	Hasta 999 registros en una memoria USB externa
Interface de PC	RS-232C y un puerto USB
Impresora	Impresora incorporada de 4.5"
Software de PC	Software compatible con Windows XP/Vista/7
Seguridad	Diseñado para cumplir con, UL 61010-a y CAS-C22.2
Ambiente	Operación: -10ºC hasta 50ºC; Almacenamiento: -30ºC hasta 70ºC
Humedad (Máx)	90%RH a 40ºC sin condensación
Altura (Máx)	2000m
Cables	Cable de corriente de 15m, 3 cables de medida de resistencia de 15m, un cable de tierra, un cable USB, un cable RS232, un cable LTC, cable de alimentación y bolsa de cables
Opciones	Maleta de transporte,
Garantía	Un año en mano de obra y pieza
