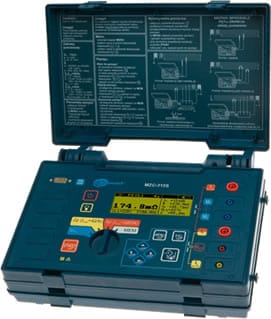

Medidor de impedancia de bucles MZC-310

El MZC-310S es un medidor portátil profesional para la comprobación de instalaciones eléctricas con protecciones de sobreintensidad. El equipo mide bucles de cortocircuito L-PE, L-N y L-L y la corriente de bucle de cortocircuito prevista. La medida puede realizarse con el método de 2-polos y baja corriente de prueba (hasta 42A) o con el método de 4-polos y alta corriente de prueba (hasta 280A) que permite medidas con una alta precisión y resolución. Los resultados pueden ser almacenados en la memoria interna y enviados a un ordenador a través de la interfaz serie.

• Medidas de bucle de cortocircuito en instalaciones de viviendas y oficinas con el método de 2-polos y corrientes max. de prueba de 42A, resolución max. 0.01Ω
• Medidas de bucle de cortocircuito en estaciones de suministro eléctrico y cajas de distribución con el método de 4-polos y corrientes max. de prueba de 280A, resolución max. 0,1mΩ
• Indicación de reactancia y resistencia de bucles de cortocircuito
• Medida de corriente de bucle de cortocircuito prevista Medidas de bucle en circuitos L-PE(N) o L-L (180..440V)
• Medida de tensiones CA (true RMS) de 0..440V
• Medidas de frecuencia entre 45-65Hz
• Medida de la tensión de contacto de defecto y tensión de contacto de choque
• Selección de la longitud de los cables para el método de 2-polos (el equipo deduce automáticamente la resistencia de los cables del resultado de la medida)
• Selección de las tensiones de red 220/380V o 230/400V (U_(L-N) europea) para el cálculo correcto de la corriente de bucle prevista
• Interfaz de comunicaciones serie
• Función de actualización de firmware
• Memoria de 990 resultados de medida
• Display gráfico iluminado
• Señal de batería baja Autorango
• Auto apagado

Equipamiento estándar:

El conjunto suministrado por el fabricante incluye los elementos siguientes:

• El instrumento MZC-310S
• Dos cables de medida con puntas de prueba para medidas de 2-polos
• Pinzas de "cocodrilo" clips (4)
• Conjunto especial de cables de dos conductores para medidas de 4-polos (longitud: 3m)
• Cable de interfaz serie RS-232C
• Correas de transporte
• Manual de operación
• Caja de transporte

Accesorios opcionales:

• Cable de medida con punta de prueba (longitud: 5 m)
• Cable de medida con punta de prueba (longitud: 10 m)
• Cable de medida con punta de prueba (longitud: 20 m)
• Software SONEL READER (compatible con los medidores SONEL)

Especificaciones técnicas

Condiciones nominales de funcionamiento:

• tensión nominal de los circuitos
• comprobados: 220/380 y 230/400V
• frecuencia nominal: 45..65Hz
• rango de tensión para permitir la medida de la impedancia de bucle 180..440V
• temperatura de funcionamiento: 0..40°C
• temperatura de almacenamiento: -20..+60°C

Cumplimiento con normas:

• EN-61010-1:2002
• EN-61557-3
• categoría de medida: Cat. IV 300V

Otras:

• grado de protección: EN 60529: IP 40
• alimentación: 5 baterías alcalinas 1,5V, R-14, tipo C
• autonomía: 2000 medidas min.
• display: LCM gráfico 192x64 puntos,
• iluminado: 98x35 mm
• dimensiones: 295 x222 x 95 mm
• peso con batería: 2,2kg
• tiempo auto apagado: 2 minutos
• interfaz de ordenador: RS-232C
• memoria: 990 resultados

Medida de tensiones CA (true/verdadero RMS)

Rango	Resolución	Precisión
0...440V	1 V	±(2% lec + 2 dígitos)

rango de frecuencia................................... CC, 45..65Hz

Medida de frecuencia (f)

Rango	Resolución	Precisión
45,0...65,0 Hz	0,1 Hz	±(0,1% lec+ 1 digito)

rango de tensión50.................................... 440V

Medidas con método de 4-polos, lmax=280A

Medida impedancia de bucle de cortocircuito Zs
Rango de medida según norma IEC 61557: 7,2...1999mΩ

Rango	Resolución	Precisión
0... 199,9mΩ	0,1mΩ	±(2% lec + 2mΩ)
200... 1999mΩ	1mΩ	±(2% lec + 2mΩ)

Reactancia X_L y resistencia R de bucle de cortocircuito

Rango	Resolución	Precisión
0... 199,9mΩ	0,1mΩ	±(2% lec + 2mΩ) de lectura impedancia)
200... 1999mΩ	1mΩ	±(2% lec + 2mΩ) de lectura impedancia

Corriente de bucle de cortocircuito prevista I_K
Rango de medida según norma IEC 61557: 115,0A...32 kA
para U_N=230V y 200A...55,7kA para U_N=440V

Rango	Resolución	Precisión
115,0...199,9A	0,1 A	Precisión calculada a partir de las lecturas de tensión Un y la impedancia de bucle Zs
200...1999A	1 A
2,00...19,99kA	0,01 kA
20,0...199,9kA	0,1 kA
200kA...*	1kA

* 230kApara U_L-N, 400 kA para U_L-L

Medida de tensión de contacto de defecto UST y medida de tensión de contacto de choque UT

Rango	Resolución	Precisión
0...100V	1 V	±(10% lec + 2 dígitos)

Resistor que simula la resistencia de una persona para medir las tensiones de contacto de choque 1kΩ

Medidas con método de 2-polos, lmax=42A

Medida impedancia de bucle de cortocircuito Z_s
Rango de medida según norma IEC 61557: 0,13...199,9Ω*

Rango	Resolución	Precisión
0... 19,99 Ω	0,01 Ω	±(2% lec + 3 dígitos)
20,0... 199,9 Ω	0,1 Ω	±(3% lec + 3 dígitos)

Reactancia X_l y resistencia R de bucle de cortocircuito

Rango	Resolución	Precisión
0... 19,990 Ω	0,01 Ω	±(2% lec + 3 dígitos) de lectura impedancia
20,0... 199,9 Ω	0,1 Ω	±(3% lec + 3 dígitos) de lectura impedancia

Corriente de bucle de cortocircuito prevista Ik
Rango de medida según norma IEC 61557: 1,150A...1849A para u_n=230V y 2,00A...3,21 kA para U_n=440V*

Rango	Resolución	Precisión
1,150...1,999A	0,001 A	Precisión calculada a partir de las lecturas de tensión ny la impedancia de bucle Zs
2,00...19,99A	0,01 A
20,0...199,9A	0,1 A
2,00...19,99kA	1 A
20...kA**	0,1 kA

* para cables de prueba de 1,2m
** 230 kA para U_l-n, 400 kA para U_l-l
"v.m."=valor medido
