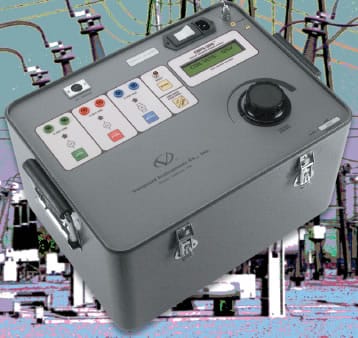

Equipo analizador de Interruptores CBPS 300

El Modelo CBPS-300 es una fuente micro-procesada para alimentación variable de corriente continua. Está diseñado para reemplazar baterías de subestaciones durante la prueba del circuito del interruptor.

El CBPS-300 otorga una fuente de alimentación de corriente continua CC, sin ripple, diseñada para permitir la operación de interruptores fuera de servicio, durante la medición de tiempos de contactos y otras funciones de prueba del interruptor.

Aplicaciones

• Medición de tiempos en línea.
• Captación del momento del primer disparo.
• Circuito iniciador de secuencias ABRIR y CERRAR, de estado-sólido.
• Todas las salidas de corriente continua están protegidas contra sobrecarga.

Especificaciones técnicas detalladas

Características técnicas detalladas del equipo de pruebas de interruptores CBPS 300

TIPO	Equipo de Prueba para fines especiales, Fuente de energía de Corriente Continua de tensión variable.
TAMAÑO	43cm de largo X 32 cm de ancho X 27 cm de alto.
PESO	Menor a 18 Kg.
TENSIÓN DE ENTRADA	120 ó 240 Vca seleccionable, 50/60 Hz.

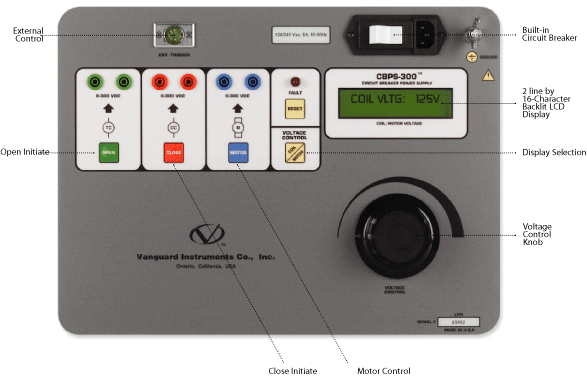

DISPLAY	Tipo LCD retro-iluminado con 2 líneas X 16 caracteres.
FUENTE DE ENERGÍA DE CORRIENTE CONTINUA	Salidas CC Corriente Regulación 24 Vcc 10A <6% 48 Vcc 10A <3% 120 Vcc 6A <2% 250 Vcc 3A <2% Nota: El intervalo de APERTURA/CIERRE es de 1 segundo.
CIRCUITO INICIADOR	Circuito iniciador de APERTURA y CIERRE, de estado sólido integrado.
MOTOR DE CARGA FUENTE DE ENERGÍA DE CORRIENTE CONTINUA	Tensión Sin Carga Corriente De Carga Intervalo de Carga Tensión con Carga Completa 48 Vcc 12A 60 S 40 Vcc 48 Vcc 18A 20 S 30 Vcc 120 Vcc 12A 60 S 90 Vcc 120 Vcc 18A 20 S 70 Vcc 240 Vcc 6A 60 S 200 Vcc 240 Vcc 9A 20 S 185 Vcc
PROTECCIÓN DE SALIDA	Todas las salidas de corriente continua CC están protegidas contra sobrecarga.
ENTORNO	Operación: -10 ºC a 55 ºC. Almacenaje: -30 ºC a 70 ºC.
OPCIONES	Maleta de transporte.
GARANTÍA	Integral de un año. Servicio premium post-venta.
