Equipos de prueba de Interruptores
CT 3500

Características generales

El CT-3500 es la segunda generación de medidores de tiempos de operación de interruptores, autónomo, digital y controlado por microprocesador. Mide el tiempo transcurrido desde el instante en que se activa la bobina en un interruptor hasta el instante de apertura o cierre de los contactos secos.

El CT-3500 no sólo mide el tiempo de respuesta de los contactos de dicho interruptor, sino que también puede medir relés u otras funciones de cambio que utilizan un iniciador de disparo de tensión (24-300 Vcc ó Vca).

Aplicaciones

• Más exacto que los contadores de ciclos mecánicos.
• Excede ampliamente las necesidades y requerimientos de exactitud de la industria de energía eléctrica.
• No Requiere cálculo de conversión; pantalla de resultados de temporización en milisegundos y ciclos.

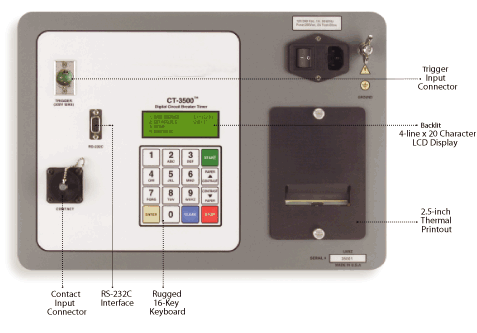

• Los resultados de tiempos de operación de los tres temporizadores se indican simultáneamente en una pantalla LCD retroiluminada.
• Pantalla LCD retroilumidada fácil de leer bajo la luz solar intensa exterior o interior.
• Analiza completamente todas las funciones del interruptor: Abrir, Cerrar, Abrir-Cerrar, Cerrar-Abrir.
• Almacena 128 Registros de tiempos de operación.
• Impresora térmica de 2,5 pulgadas integrada.

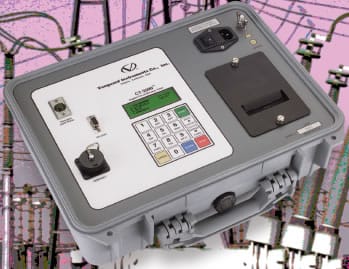

CT3500 - Medidor de tiempos de operación de interruptores, autónomo y digital

Especificaciones técnicas detalladas

Características técnicas detalladas del equipo de pruebas de interruptores CT3500

TIPO	Equipo de prueba para fines especiales; Medidor digital de tiempos de operación del circuito del interruptor
TAMAÑO	15 Pulgadas de ancho, por 13 Pulgadas de profundidad, por 7 Pulgadas de alto.
PESO	Menos de 15 libras (5,5 kg.)
ALIMENTACIÓN	1 amperio, 90-120/220-2240 voltios, 50/60 Hz
ENTRADA DE CONTACTO SECO	3 canales
DISPARO DE ENTRADA	Abrir/Cerrar: 30 a 300 V, cc/ pico de ca
OPERACIONES	Abrir, Cerrar, Abrir-Cerrar, Cerrar-Abrir
RESOLUCIÓN	± 1/10 milisegundos
DISPLAY	Retroiluminada, Pantalla de 4 líneas de 20 caracteres;Visible en la luz solar
IMPRESORA	Impresora térmica incorporada (imprime en tiras de papel de 2,5 pulgadas (0,063 metros) de ancho)
ENTORNO	Operativo: 0°C a 55°C Almacenaje: -40 C a 65 º C
ACCESORIOS INCLUIDOS	1 Cable Conductor de Prueba de Contacto de 20 pies (6 metros) de 30 pies (9,1 metros) de extensión 1 Cable de disparo con Cable Extensión 1 Cable a tierra con un Clip para enganchar 1 Bolso para trasportar el cable 1 Cable de alimentación
ESTUCHE (OPCIONAL)	Caja rígida con resvestimiento de espuma por aire; Recomendado para transporte
GARANTÍA	De un año sobre los componentes y la reparación; También se encuentra disponible el servicio luego de la extinción de la garantía

Vea todas las características en el catálogo .pdf [892 Kb.][en]
