CT 6500
Modelos: CT 3500 | CT 6500/S2 | VIC-DIGITIMR EHV | CT-7000/S2 | CT-7500/S2 | CT-8000
CBPS-300 | UPS Serie2 | MCCB-250 | SA10
CBPS-300 | UPS Serie2 | MCCB-250 | SA10
Características generales

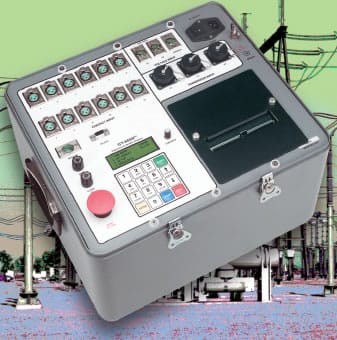

El CT-6500 Serie 2, se encuentra disponible con 3, 6, ó 12 entradas de contactos, y analiza el tiempo de operación, la carrera, la velocidad, el sobre-desplazamiento, y el recorrido del los contactos.
El análisis de tiempos, incluye Abrir, Cerrar, Abrir-Cerrar, Cerrar-Abrir, y Abrir-Cerrar-Abrir.
La ventana de temporización, es seleccionable por períodos de 1 ó 10 segundos.
Incluye un completo Software de Análisis del interruptor que opera bajo entorno Windows.
Aplicaciones
- Tabulado e impresión grafica completa de datos.
- Detecta contactos de red y de resistencia de inserción en la misma entrada.
- Transductor digital de desplazamiento; no requiere configuración o calibración.
- Capacidad de diagnóstico.
- Interfase a PC, Almacena hasta 100 disparos en memoria EEPROM.
- Iniciador de la operación del Interruptor.
- Impresora térmica integrada.
 |
Especificaciones técnicas detalladas

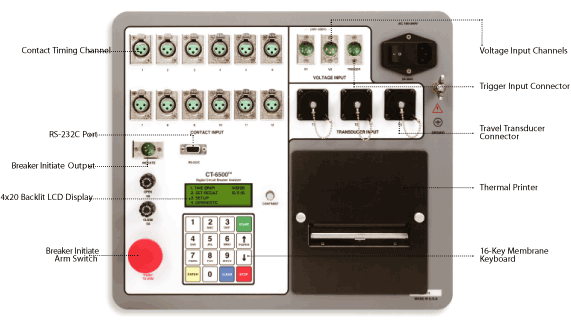

| TIPO | Analizador digital de interruptor en base a una micro computadora |
| TAMAÑO | 16 Pulgadas por 14 Pulgadas por 11 Pulgadas |
| PESO | menos de 25 libras. |
| CONTACTO DE TEMPORIZACIÓN | Abrir, Cerrar, Abrir-Cerrar, Cerrar-Abrir, y Abrir-Cerrar-Abrir |
| ALIMENTACIÓN | 3 amps, 100-240 volts, 50/60 Hz |
| ENTRADAS DE CONTACTO SECO | 3, 6, ó 12 canales de entrada. Cada canal detecta Contactos de Red y de Resistencia de Inserción |
| VENTANA DE TEMPORIZACIÓN | Seleccionable: 1 segundo ó 10 segundos |
| RESOLUCIÓN | ± 100 microsegundos a 1-segundo de duración ±1.00 milisegundos a 10-segundos de duración |
| PROTECCIÓN DEL CANAL DE CONTACTO SECO | Los fusibles protegen toda las fuentes de alimentación aislada. Todas las entradas de contacto son a tierra hasta que se realiza la pruebaProtegidos con TVS y diodo-zener. |
| CONTACTO DE RESISTENCIA | Cerrado: < 20 ohms Abrir: > 5.000 ohms |
| RESISTENCIA DE INSERCIÓN | Rango: 50-5,000 ohms |
| DISPARO DE ENTRADA | Abrir: 30 a 300 V, cc/ pico de ca |
| ENTRADAS DE TENSIÓN | Dos; 30 a 300V, cc o pico de ca |
| SENSOR DE INICIADOR DE CORRIENTE | Uno integrado, sin contacto, sensor de efecto Hall, de 1 a 25 amperios, cc a 5Khz. |
| INTERRUPTOR INICIADOR | Se inicia Abrir, Cerrar, Abrir- Cerrar, Cerrar-Abrir, Abrir-Cerrar- Abrir |
| TRANSDUCTOR DE DESPLAZAMIENTO | 3 canales transductores de desplazamiento. Movimiento rectilíneo: 0,0-60,0 pulgadas (± 0,005 pulgadas)Rango giratorio: 0-360º ((± 0,006º) |
| CONTACTO DE DESPLAZAMIENTO PUNTO DE DIFERENCIA | Mide distancias de punto de contacto de “Cierre-lento" (copia impresa). |
| SOFTWARE DE ANÁLISIS DEL INTERRUPTOR (INCLUYE) | El software de análisis es compatible con computadoras IBM. Paquete del software para el visor gráfico, informes numéricos, y herramienta de base de datos para comercios y oficinas. Este paquete de software se incluye con cada analizador. |
| INTERFASE A PC | Puerto RS-232C |
| ALMACENAJE DE REGISTRO DE TIEMPOS | 100 registros típicos en flash EEPROM |
| PLAN DE REGISTRO DE PRUEBA DE ALMACENAJE | 45 planes en flash EEPROM |
| DISPLAY | PANTALLA LCD retroiluminada: de 4 líneas de 20 caracteres en pantallaVisible bajo luz solar intensa. |
| COPIA IMPRESA | Ambos resultados de contacto de desplazamiento en forma de onda y tabulados se imprimen en papel térmico de 4,5 pulgadas (0,114 metros). |
| ESTUCHE (OPCIONAL) | Caja rígida para transporte: disponible tanto para transductores de desplazamiento y la CT-6500. |
| TEMPERATURA | Funcionamiento: 0ºC a 55ºC Almacenaje: -40 C a 65 º C |
| SOPORTE LOGÍSTICO | Clases de entrenamiento para usuarios. El servicio se encuentra disponible dentro de las 72 horas |
| GARANTÍA | De un año sobre los componentes y la reparación; También se encuentra disponible el servicio luego de la extinción de la garantía. |
 Vea todas las características en el catálogo .pdf [2.84 Kb.] |
| Manual de uso del equipo de Prueba de Interruptores CT6500 .pdf [2.92 Mb.][es] |
