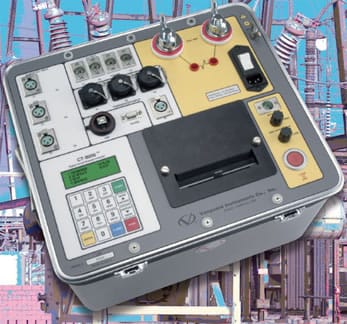

Equipo analizador de Interruptores
CT 8000

Características generales

El Modelo CT-8000, es un preciso analizador de Interruptores, autónomo, producto de una tercera generación de analizadores controlados por microprocesadores, económico y fácil de usar.

Funciona en dos modos: como un tradicional analizador de Tiempo / Desplazamiento, o como un Disparador Rápido (medición de tiempos  en línea). El CT-8000 se encuentra disponible con cualquiera de las configuraciones de 3 contactos secos (CT-8000-3) ó de 6 contactos secos (CT-8000-6). Ambos modelos incluyen 3 canales de entradas digitales para transductores de desplazamiento.
Incluye la función de medición de resistencia dinámica.

Aplicaciones

• Medición de tiempos en línea.
• Captación del momento del primer disparo.
• Pruebas de resistencia estática y dinámica.
• Tabulado e Impresión grafica completa de datos.
• Impresión de resultados en impresora térmica incorporada.
• Transductor digital de desplazamiento; no requiere configuración o calibración.
• Soporta trasductores del tipo resistivos.
• Detecta contactos de red y de resistencia de inserción en el mismo canal de entrada.
•  Almacena hasta 100 resultados y 99 planes de pruebas en memoria Flash.
• Puertos RS-232 + USB.

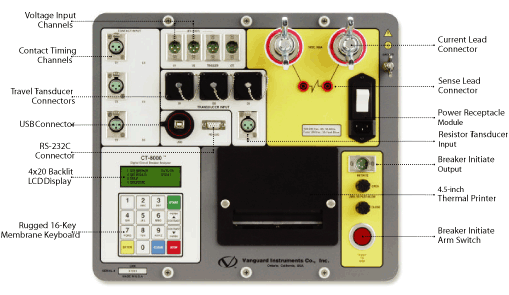

CT 8000 - Analizador de interruptores, autónomo y digital - Detalle

Especificaciones técnicas detalladas

Características técnicas detalladas del equipo de pruebas de interruptores CT8000

TYPE	Special purpose test equipment, portable circuit breaker analyzer
ESPECIFICATIONES FÍSICAS	16" W by 11" H by 14" D (40.6 cms x 29.9 cm x 35.6 cm) Peso: 25 lbs (11.3 kg)
INPUT POWER	90-130 Vac o 200-240 Vac (seleccionable), 50/60Hz
DRY-CONTACT INPUT	3 or 6 dry-input channels; Each channel detects Main and Insertion-Resistor Contacts
VENTANA DE TEMPORIZACIÓN	Seleccionable: 1 segundo, 10 segundos ó 20 seconds
TIMING RESOLUTION	50 microseconds at 1-second duration; 0.5 milliseconds at 10-second duration; 1.00 milliseconds at 20-second duration
TIMING ACCURACY	0.05% of reading, ±50 microseconds at 1-second duration
CONTACT DETECTION RANGE	Closed: <20 ohms, Open:> 5,000 ohms
RESISTOR DETECTION RANGE	50 - 5,000 Ohms
CT CURRENT SENSOR	One, None Contacting, 0-150 Amp
EXTERNAL TRIGGER INPUT	Open/Close: 30-300V dc or peak ac
VOLTAGE SENSING INPUT RANGE	V1: analog input; 0-255 V, dc or peak ac Sensitivity: ± 1 V; V2: voltage detector (present/absent) input; 30-300V, dc or peak ac
BREAKER OPERATION	Open, Close, Open-Close, Close-Open, Open-Close-Open
BREAKER INITIATE CAPACITY	25 A/250 V ac/dc max (100A Inrush)
INITIATE CURRENT READING RANGE	One, Non-contact, Hall-Effect sensor, 0-20-amp range, dc to 5 kHz
TRAVEL TRANSDUCER INPUT	3 digital travel transducer channels; Linear range, 0.0-30.0 in (±0.01 in); Rotary range 0-360° (±0.36°)
CONTACT TRAVEL POINT DIFFERENCE	Measures "Slow-Close" contact-point distances (hard copy printout)
DYNAMIC/STATIC RESISTANCE RANGE	0.1 to 1,999 micro-ohm, Accuracy: ±2% of reading, ±5 micro-ohm
RESISTANCE TEST CURRENT	200 Amperes Typical
RESISTOR TYPE TRANSUCER CHANNEL	200 Ohm to 10 K Ohm
DISPLAY	4 lines by 20 character back-lit LCD, sunlight viewable
PRINTOUT	Both graphic contact-travel waveforms & tabulated results are printed on a 4.5-inch thermal printer
TEST RECORD STORAGE	Store up to 150 timing records and 99 test plans
COMPUTER INTERFACE	RS-232C port, USB Port
PC SOFTWARE	Furnished Circuit breaker analysis software running under Windows XP; features graphic display, numerical reports, and data base utility for use at shop or office.
SAFETY	Designed to meet UL 6101A-1 Certification and CAN/CSA C22.2 No 1010.1-92
ENVIRONMENT	Operating: -10°C to 50°C (+15°F to +122°F); Storage: -30°C to70°C (-22°F to +158°F)
OPTIONS	Hard case for shipping; available for both Travel Transducers and CT-8000
WARRANTY	One-year warranty on parts and labor
