Equipo analizador de Interruptores MCCB 250

El modelo MCCB-250, es una fuente programable de alta corriente, diseñada especialmente para en ensayo de interruptores de caja moldeada, termo-magnéticos, y relés de sobrecarga de motores (guardamotores).

Cronómetro del MCCB-250

El cronómetro incorporado en el equipo MCCB-250 permite probar las características de retardo de los relés de protección y de caja moldeada. Una vez que la prueba se iniciado, la fuente de corriente, el temporizador se activa automáticamente en el próximo punto de cruce por cero de la CA. El temporizador se detiene cuando el MCCB-250 de entrada detecta un cambio en el contacto seco o de tensión de entrada, o detecta la eliminación de la prueba actual. Los resultados de las pruebas se muestran a continuación en mili-segundos y fracciones de ciclo (s) en la pantalla retroiluminada LCD de la unidad (20 caracteres de 4 líneas).

Fuente de corriente del MCCB-250

El MCCB-250 tiene 4 salidas de corriente (5 A @ 120 Vac, 25 A @ 24 Vca, 120 A @ 6 Vac, 250 Vac A @ 3) que conducen la corriente de prueba a través circuitos de alta impedancia de carga. Cada fuente de corriente puede tolerar en periodos de corta duración sobrecargas de hasta 4 veces la corriente nominal. Esta función se utiliza para comprobar el elemento de disparo instantáneo de interruptor. Cuando se usa esta función, la corriente de prueba seleccionada se muestra en la pantalla LCD. Cuando el MCCB-250 se utiliza como una fuente de corriente, la corriente instantánea se muestra en la pantalla LCD.



Entradas de corriente externas

El MCCB-250 también lleva una entrada de corriente externa (0 – 10 A). Ambas fuentes, externa e interna pueden verse en la pantalla LCD al mismo tiempo.





Aplicaciones

• 4 fuentes para ensayos:
• 5 A @ 120 Vca, 25 A @ 24 Vca, 120 A @ 6 Vca, 250 A @ 3 Vca)
• Display tipo LCD de 4 líneas x 20 caracteres.-
• Entrada de corriente externa de 0-10 A.

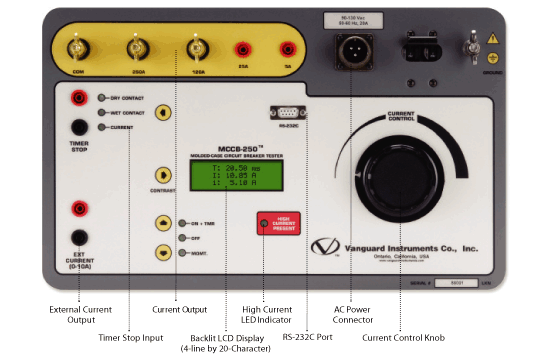

Descripción del equipo

Descripción conexión
