Analizador de Interruptores SA10

Analizador de Interruptores SA10

El equipo SA10 está diseñado para ser utilizado junto con un computador personal aun en aquellos casos en que pruebas fundamentales puedan realizarse sin presencia humana (standalone).
Son muchas las ventajas con el uso del computador personal:
Versatilidad, soluciones a la medida y simplicidad.
Sólo lleve el computador a su oficina, seleccione las pruebas, analice resultados de pruebas, imprima reportes de prueba, etc.

Junto con el software BTS11, un computador personal y una impresora, éste es el equipo de prueba de interruptores en campo más confiable, capaz, preciso y fácil de usar, disponible en el mercado. Ingenieros y personal de servicio experimentados han utilizado el SA10 por muchos años en algunos de los ambientes más difíciles del mundo y le han dado un buen posicionamiento en el mercado mundial.

Características generales

  • Alojado en un pequeño maletín metálico para transporte.
  • Totalmente compatible con nuestro equipo de prueba en línea en fábrica
  • Sin switches en el panel, sólo dos botones que se oprimen para abrir y cerrar.
  • Soporta transductores digitales y análogos
  • El único equipo de prueba en campo con función de medida micro-ohm incorporada. 200A!
  • Posibilidad de usar el método de análisis de “primer disparo”
  • Pesa tan solo 11,6 kg/26 lb.
  • Medición automática de corriente/tensión de bobina y motor.

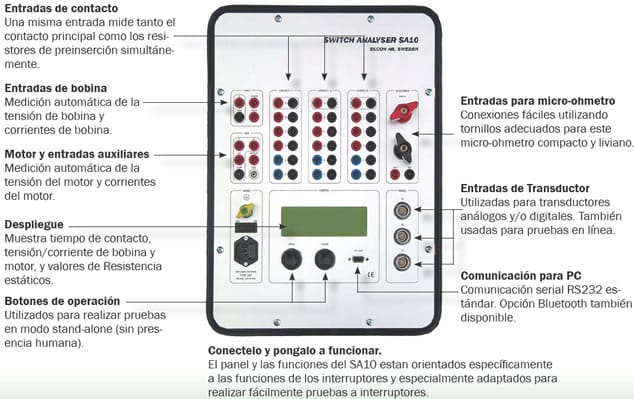

analizador de interruptores Amperis SA10

Interruptores de sincro-switches

Después de maniobrar por ejemplo bancos de condensadores, rectores shunt y transformadores de potencia es común utilizar un relé de sincro-switch para el interruptor.
El SA10 permite el análisis completo de la tecnología de maniobra en punto de la onda.

Comunicación

El equipo viene con interfaz de comunicación estándar RS232. Sin embargo, con el fin de cumplir con regulaciones de seguridad, está disponible un kit de comunicación bluetooth que le permite al usuario alejarse con su computador portátil hasta 100m (328pies) del objeto de prueba.

Resistencia estática y dinámica

Este equipo de prueba en campo, único con un microohmetro incorporado, es una unidad completa y versátil. Genera 200 ADC y el valor es grabado automáticamente
en el sistema junto con sus otras medidas. Con el fin de visualizar el  comportamiento exacto del polo del interruptor durante una operación, la función de medida de resistencia dinámica ofrece grandes posibilidades de diagnóstico.

Mediciones de movimiento

El SA10 soporta transductores tanto análogos como digitales. Es posible suministrar una gama amplia de acoples para transductores. Elcon International es el proveedor mundial oficial de acoples de transductores para interruptores ABB.
Número de entradas en transductores digitales: 3.
Número de entradas en transductores análogos: 3.

Entradas análogas

Todo en todos los SA10 tienen 11 entradas análogas, sin embargo como nuestra intención es proveer a usted un equipo de prueba amigable al usuario y orientado a interruptores ellos han sido pre-ajustados para manejar funciones relevantes específicas tales como tensiones de bobinas y motor, corrientes, transductores de señal análoga, etc. Por supuesto es posible ajustar la mayoría de las entradas para manejar otros tipos de señales de entrada relacionadas, tales como sensores de presión o de temperatura o cualquier otro tipo de señal análoga que sea relevante.

Primer disparo o análisis en línea

Con el fin de evaluar completamente la condición del mecanismo del interruptor, el SA10 provee entradas para probar el interruptor durante una operación en línea. De esta forma se puede capturar el primer disparo de un interruptor que ha estado estacionario durante un largo tiempo y mediante ese despliegue determinar el desempeño del interruptor en una situación de falla real. Las dos operaciones tanto de disparo como de cierre son posibles realizarlas en línea.

Tiempo de contacto

Los módulos de entrada de contacto del SA10 suministran 120 VDC en contactos abiertos y 100 mA en contactos cerrados. La lógica de evaluación también distingue entre una posible preinserción y el contacto principal en la misma operación. Es también posible medir el valor del resistor de preinserción con un shunt de referencia. El tiempo tanto para la preinserción como para el contacto principal está garantizado en cualquier patio de subestación y a cualquier nivel de tensión.
Número de canales de tiempo de contacto principal: 12(x2)
Número de canales de contacto auxiliar: 6.
(Las entradas auxiliares se pueden usar también como entradas de contacto principal en ambientes con baja inducción).

Bobinas y Motor

Medición automática de corriente/tensión de motor y bobina del interruptor. Junto con una unidad de potencia ajustable es muy fácil realizar prueba de tensión de función mínima en las bobinas.
El SA10 usa un canal análogo para medir tensión y corriente de bobina, y un canal para medir tensión y corriente del motor.
Para la bobina es posible 35A AC/DC para medida continua, y para el motor 50A AC/DC. Sin embargo, si se requiere, corrientes más altas pasarán por periodos más cortos.

Información para pedido

SA10 Kit 1 Avanzado DS002
Este kit SA10 contiene todo lo que usted necesita para realizar pruebas estándar en un interruptor, incluyendo señal con transductor digital.

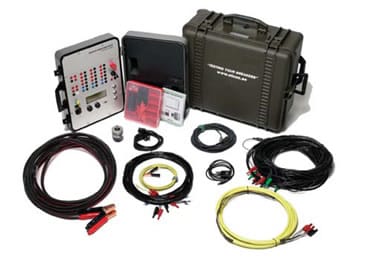

Accesorios analizador de interruptores Amperis SA10

S001 - Unidad SA10 y software, kit con accesorios de conexión, cable de alimentación, cable de comunicación, bolsa de cable soft.
S108-B Transductor digital giratorio RSI503 2500ppr.
S205 Cable para transductor digital.
S208-A (x3) Cables de tiempo de contacto.
S203 Cable para medición de tensión y corriente de motor.
S204 (x2) Cable para medición de tensión y corriente de bobina.
S207 Cables de resistencia Estática/Dinámica
S113 Maletín de transporte.
S210 Cable de puesta a tierra.

Todos los kits vienen completos con software de sistema BTS11 con upgrades gratis, manuales, cable de alimentación, cable de puesta a tierra, cable de comunicación, accesorios de conexión, bolsa de cable soft y soporte gratis.

Kits accesorios del analizador de interruptores SA10 de Amperis
SA10 Unidad y Kits Accesorios   Art. Nº
SA10 unidad y software, kit con accesorios de conexión, cable de alimentación, cable de comunicación   analizador de interruptores Amperis SA10 S001
SA10 Kit 1 Avanzado D
SA10 analizador ensamblado en la maleta de transporte.
Incluye software, kit con accesorios de conexión, cables.
S113, S203, S204 (x2), S205,
S207,
S208-A(x3), S108-B, S210
analizador de interruptores Amperis SA10, kit avanzado S009
Accesorios
FSU Switch de sincro-análisis kit   analizador de interruptores Amperis SA10 - kit de análisis S155
Maletín de transporte con ruedas   analizador de interruptores Amperis SA10 - kit de transporte S113
Comunicación bluetooth
 El kit de comunicación bluetooth permite al usuario alejarse 100
metros (328 pies) del objeto de prueba y realizar operaciones en
forma segura y confortable.
  analizador de interruptores Amperis SA10 - kit de comunicación bluetooth S122
Transductores y acoples
Transductor giratorio digital

Este transductor digital giratorio permite pruebas de movimiento muy precisas. Tipo RSI503 2500ppr.

  analizador de interruptores Amperis SA10 - Transductor giratorio digital S108-B
Transductor lineal análogo

TLH225 mm

  analizador de interruptores Amperis SA10 - Transductor análogo lineal S110
Kit de acople de transductor universal

Utilice este kit universal para acoplar su transductor lineal o giratorio al interruptor. Se puede usar también para otros tipos de interruptores.
Viene con un práctico maletín para transporte.

  analizador de interruptores Amperis SA10 - Transductor de acople S118
Kit de acople para AHMA

Utilice este kit para acoplar su transductor lineal al interruptor. Viene con un práctico maletín para transporte.

  analizador de interruptores Amperis SA10 - Kit de acople AHMA S119-17
HPL A/B (ABB)
Es posible suministrar una variedad de acoples de transductores designados para el transductor giratorio S108-A, para tipos de interruptores específicos. Esta referencia es para HPL A/B.
  analizador de interruptores Amperis SA10 - Kit de acople HLP AB ABB S119-1
BLG 102, 352 (ABB)
Es posible suministrar una variedad de acoples de transductores designados para el transductor giratorio S108-A, para tipos de interruptores específicos. Esta referencia es para mecanismos BLG
102 o 356.
  analizador de interruptores Amperis SA10 - Kit de acople BLG 102, 352 S119-6
POB 30 AD
Fuente de poder de tensión para bobinas y motor CA/CC. Genera hasta 30ª.Pesa tan solo 8kg.
  analizador de interruptores Amperis SA10 - Reductor de voltaje CA/CC de prueba bobinas en interruptores. S141
VR10
Reductor de voltaje es para usar mínima operación de voltaje CA/
CC de prueba bobinas Cierre y Apertura de los mecanismos de interruptores.
  analizador de interruptores Amperis SA10 - VR10. S149
PIR 470

Es Para medir el valor de resistencia de los interruptores con camera de preinserción.

  analizador de interruptores Amperis SA10 - PIR-470. S128

Software del sistema BTS11

Programa de prueba BTS11

Para prueba completa del interruptor se usa el software de análisis BTS11. El software es gratis y se entrega junto con el SA10. Este software se utiliza para equipos Elcon de prueba en campo como también para equipos de prueba en fábrica. Los datos entre los dos  diferentes sistemas pueden ser fácilmente importados/exportados. Todas las actualizaciones son gratis y se pueden descargar de nuestra página Web.

Para probar interruptores en general, es para operar el interruptor y verificar el tiempo de contacto. Sin embargo, en pruebas de fábrica y servicios en campo se necesitan otras pruebas. Para pruebas en campo estas otras pruebas pueden también ser muy útiles para propósito de diagnóstico.

Pruebas de operación comunes pueden hacerse con diagramas de tiempo resultantes para hasta tres fases, cada una con una curva de recorrido, hasta doce curvas de contacto y una curva de corriente de bobina común. Todas las pruebas comunes se realizan y evalúan de acuerdo con estándares industriales establecidos. Una nueva prueba, principalmente para diagnóstico de campo, es para tomar curvas de prueba de resistencia dinámica de un contacto principal en operación. Una prueba de tensión del resorte, con diagrama de tiempo de corriente también está incluida.

Una de las principales intenciones con nuestro software es permitir que cualquier nivel de usuario esté en capacidad de probar el interruptor. Esto se hace mediante la creación de una base de datos de sus tipos de interruptores y permitiendo al usuario escoger su interruptor de dicha base de datos y haciendo que todo (el plan de pruebas, los reportes de pruebas, parámetros, etc.) sea automáticamente ajustado para cumplir con tal prueba.
Dejémoslo así de sencillo.

Algunas características del BTS11:

  • Función de control de operación simple para todas las pruebas posibles.
  • Rápida prueba. No se necesitan ajustes.
  • Posibilidad de realizar secuencias de prueba automáticas.
  • Guías de prueba para pruebas y objetos de prueba nuevos.
  • Ventana de análisis de curva con muchas posibilidades y herramientas.
  • Función de análisis de datos con supervisión de límite y posibilidades de comparación con una prueba previa. (Características de referencia IEC62271-100).
  • Posibilidad de hacer a la medida cualquier operación con el fin de adaptar el software a cualquier tipo de interruptor.
  • Análisis estadístico.
  • Base de datos SQL o de acceso con varios usuarios y niveles de usuario.
  • Importación y exportación de datos de pruebas.
  • Conversión automática de unidades. (ej: kg a lb o mm a pulgadas).
  • Prueba contra valores de funciones (límites de medida).
  • Fácil de establecer su propio perfil de prueba.
  • Adjunta fotografías o documentos de referencia para asistir al usuario.

EC - Elcon Competence Center

ECC ofrece diversos niveles del entrenamiento del software y del hardware.
Creemos en experiencia con manos verdadera, mucho mejor que cualquier manual. Los estudiantes realizan la prueba real bajo supervisión del instructor.
Elija entre diversos niveles, básico o avanzado. ECC ofrece el entrenamiento en nuestra facilidad en Suecia. El cliente puede también elegir la FLEXIÓN de ECC, significa que le enviamos a nuestro instructor; también el programa se puede adaptar más a sus necesidades de prueba especiales.
Éntrenos en contacto con por favor para más información y una cotización.

Ejemplo de operaciones

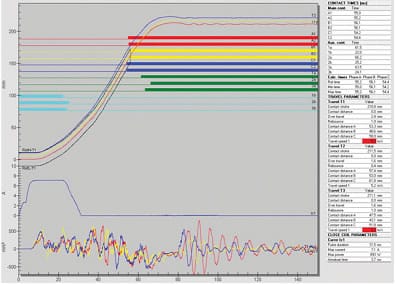

Grafica de ejemplo de operaciones analizador de interruptores Amperis SA10

  • Cierre
  • Apertura
  • O-C, C-O, O-C-O
  • Cualquier combinación de O y C
  • Min función de tensión de bobina
  • Carga de resorte (corriente de motor)
  • Acople de deslizamiento
  • Curva de amortiguación
  • Resistencia estática
  • Resistencia dinámica
  • Prueba de seccionadores
  • Resistores de pre-inserción
  • Operaciones a la medida del usuario (ej.: para secuencias largas para interruptores de media tensión)

Otras posibilidades y características de prueba

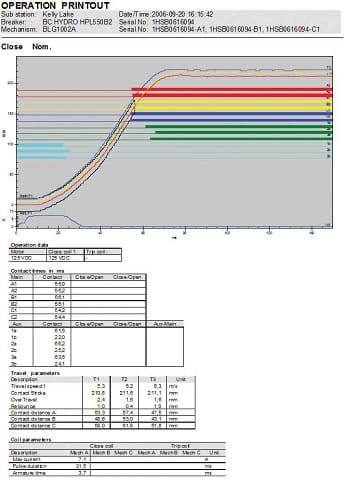

Grafica de otras caracteristicas de prueba del analizador de interruptores Amperis SA10

  • Hasta 3 mecanismos con hasta 12 elementos de contacto por fase
  • Establezca su propia secuencia de pruebas
  • Defina las condiciones para liberar el resorte del mecanismo.
    Contacto, bobina, recorrido o liberación análoga.
  • Escoja la rata de muestreo. Hasta 50 kHz.
  • Hasta tres transductores análogos y/o digitales usados simultáneamente.
  • Curva completamente hecha a la medida del usuario. Color, visibilidad, llena o regular, escala etc.
  • Funciones/guías fáciles para calibración
  • Curvas de velocidad y aceleración.
  • Defina cualquier número de medidas de velocidad, distancia o tiempo.
  • Análisis de primer disparo
  • Prueba de relé de sincro-switch.

Especificación de Hardware de la unidad SA10

  • Número de canales de tiempo de contacto principal: 12 (x2)
  • Corriente de contacto cerrado con fuente interna: 100 mA
  • Rango de resistencia de preinserción (versión estándar): 50 - 5000 ohm
  • Inmunidad a disturbios de corriente (versión estándar): ±10 mApk
  • Número de canales de tiempo de contacto auxiliar: 6
  • Corriente de contacto aux. cerrado con fuente interna: 1 mA
  • Tensión de contacto con fuente externa: +15 - +400 VDC
  • Reaction time, any timing channel: < 20 microsek
  • Conectores de entrada, cualquier canal de tiempo: Conectores protegidos contra toque
  • Nivel de protección, cualquier canal de tiempo: 3
  • Entradas de fuente de bobinas en operación (Uc, COM): 1
  • Rango de medición DC de la tensión de fuente: 0 – 300 V ±1% or ±1 V
  • Rango de medición AC de la tensión de fuente: 0 – 300 V ±2% or ±2 V
  • Número de salidas de bobinas en operación (ABIERTO, CERRADO): 2
  • Rango de medida DC de la corriente de bobina: 0 – 30 A ±1% or ±0,1 A
  • Rango de medida AC de la corriente de bobina: 0 – 30 A ±2% or ±0,2 A
  • Tiempo de reacción al liberar bobina: < 20 microsek
  • Límite de corriente interno: 35 A
  • Número de entradas de medida de resistencia de contacto: 1
  • Rango de medida de resistencia: 0–1000 microOhm
  • Precisión de medida de resistencia: ± 2 microOhm
  • Corriente de medida de resistencia: 200 A
  • Capacidad de fuente del generador de corriente: ≥ 4 V
  • Conector de entrada de medida de resistencia: Conectores protegidos contra toque
  • Conector de salida de generador de corriente: Terminales de polo de alta corriente
  • Nivel de protección de las entradas de medida de resistencia 1): 2
  • Nivel de protección de las salidas del generador de corriente: 1
  • Nivel de protección 1 (conexiones externas y caja)
  • Resistencia ESD: IEC 1000-4-2 L4
  • Res de campo electromagnético radiado (27-1000 MHz): IEC 1000-4-3 L3
  • Resistencia a la explosión (Burst): IEC 1000-4-4
  • Resistencia al pulso: IEC 1000-4-5
  • Nivel de protección 2 (aislamiento total)
  • Protección de acuerdo con: Nivel 1
  • Permitido entre punto(s) de contacto y tierra: ≤±400 VDC, 285 VAC
  • Nivel de protección 3 (aislamiento total, protección total)
  • Protección de acuerdo con: Nivel 2
  • Permitido entre cualquier punto de contacto nivel 3 ind.: ≤ ±400 VDC, 285 VAC
  • Número de entradas de transductor: 6
  • Tipo de receptor de entrada digital: RS422
  • Rango de medición de entrada análoga: 0 – 5 V
  • Impedancia de entrada análoga: 200 kohm 30pF
  • Resistencia mínima de transductor análogo: 100 ohm
  • Alimentación, ambos: 5 V, 100 mA
  • Conectores de entrada, canales de transductor: LEMO Series 2K, 8 p
  • Nivel de protección cualquier entrada de transductor: 2
  • Número de entradas auxiliares (Uk, Ul, Um, COM): 3
  • Rango de medida DC de la tensión de entrada: 0 – 300 V ±1% or ±1 V
  • Rango de medida AC de la tensión de entrada: 0 – 300 V ±2% or ±2 V
  • Impedancia de entrada: 1 Mohm 30pF
  • Número de salidas (Suministrada por el MOTOR de Um): 1
  • Rango de medida DC de la corriente del motor: 0 – 50 A ±1% or ±0,1 A
  • Rango de medida AC de la corriente del motor: 0 – 50 A ±2% or ±0,2 A
  • Contactos de entrada, entradas/salidas de bobina y auxiliares: Conectores protegidos contra toque
  • Entradas/salidas de la Bobina de nivel de protección y auxiliar: 3
  • Tipo de interfaz de comunicación serial: RS232
  • Velocidad de la comunicación serial: 115 kbps
  • Tipo de conector de la comunicación serial: Hembra D-sub de 9 pines
  • Nivel de protección de la Comunicación serial: 2
  • Tensión de entrada AC de la fuente de alimentación: 85 – 265 V, 50 – 60 Hz
  • Tensión de entrada DC de la fuente de alimentación: 100 – 375 V
  • Requisito de potencia: < 50 VA
  • Fusible principal: 2 At
  • Batería interna (acumulador de plomo): 12 V, 6 Ah
  • Tipo de conector de entrada: IEC320
  • Nivel de protección de los pines de entrada de potencia: 3
  • Rata de muestreo interno (ajustable): 10Hz - 50 kHz
  • Ejemplo 1 de tiempo de muestreo máximo: a 100Hz 211Sek
  • Ejemplo 2 tiempos de muestreo: a 50kHz 400ms
  • Rango de temperatura ambiente de operación: -20° - +50° C
  • Rango de temperatura ambiente de almacenamiento: -40° - +70° C
  • Humedad ambiente relativa (no condensada): 0% - 97%
  • Dimensiones: 458x331x153 mm (18”x13”x6”)
  • Peso: 11,7 kg
  • Especificación de Hardware de la unidad SA10
  • Reconocimientos: SA10 cumple con los requisitos de conformidad en (Compatibilidad Electromagnética). Directiva EMC 89/336/EEG,
  • 92/31/EEG y la Directiva de baja tensión 73/23/EEG y 93/68/EEG incluyendo los adendos de la Directiva de marca CE 93/68/EEG, y es marcada con CE. El SA10 es hoy el único equipo de prueba en campo, en el mercado, que puede realizar análisis de interruptores aceptado por ABB Switchgear.
  • Garantía: 2 años
Cargando ...

¿Quiere adquirir Equipos de prueba y comprobación de interruptores de calidad?

Consulte ahora nuestros precios de Equipos de prueba y comprobación de interruptores

No dude en contactarnos, llámenos hoy al (+34) 982 20 99 20. Estaremos encantados de atenderle.
