Medidores de relación de transformación

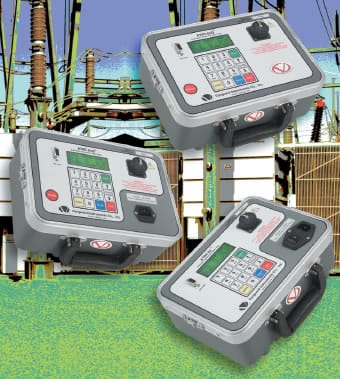

ATRT 01 Series
Modelos: EZCT 2 | EZCT | EZCT 10 | EZCT 2000 | ATRT 01 | ATRT 01B | ATRT 01D
| ATRT 03 | ATRT 03A | ATRT 03B |
| ATRT 03 | ATRT 03A | ATRT 03B |
Características generales
El Modelo ATRT-01 de Amperis es un medidor de relación de transformación de segunda generación, en base a un microprocesador monofásico y automático.
Determina la relación de espiras de transformador midiendo con exactitud la tensión en el devanado del transformador sin carga, indicando posteriormente la relación de tensión. Tiene alimentación de C.A.
Características
- Relación máxima: 0.8 – 15,000
- Controlado por microprocesador
- Interfase a PC
- No requiere calibración
- Indicador de corriente de excitación
- Indicador de polaridad de bobinado
- Calcula el porcentaje de relación de espiras
- Robusto, portátil, económico y fácil de usar
 |
Especificaciones técnicas detalladas
| TIPO | Medidor monofásico de relación de transformación, portátil, automático |
| TAMAÑO | Longitud 12 pulgadas (0,304 metros) de largo por 8 pulgadas (0,203 metros) de ancho por 9 de pulgadas (0,228 metros) de altura |
| PESO | 8 libras (2,9 kg) |
| POTENCIA | 120/240 Vac, 50/60 Hz |
| RANGO DE RELACIÓN DE MEDICIÓN | 0.800 a 15000.00 |
| EXACTITUD DE RELACIÓN DE ESPIRAS | 0.800 - 999: ± 0.1 % 1000 - 1499: ± 0.2 % 1500 - 1999: ± 1.0 % 2000 - 15000: ± 2.0 % |
| CALIBRACIÓN | No requiere |
| TENSIÓN DE EXCITACIÓN | 40 Vac/0 a 2 Amperios |
| DISPLAY | PANTALLA LCD: amplitud de 4 líneas de 20 caracteres. Visible bajo luz solar intensa |
| INTERFAZ DE COMPUTADORA | RS-232C, 19,200 baudios |
| SOFTWARE DE PC IBM | Con base en Windows, incluido en el precio de compra |
| TEMPERATURA | Funcionamiento: -20°C a 55°C Almacenaje: -40°C a 65°C |
| CABLES | Un cable monofásico de 15 pies (4,5 metros) Incluye un Bolso para transportar el cable |
| OPCIONES | Caja para transporte, Dispositivo controlador del tap del transformador |
| GARANTÍA | De un año sobre los componentes y la reparación |
