Medidor trifásico de relación de transformación TTRT 03

Medidor trifásico de relación de transformación TTRT 03

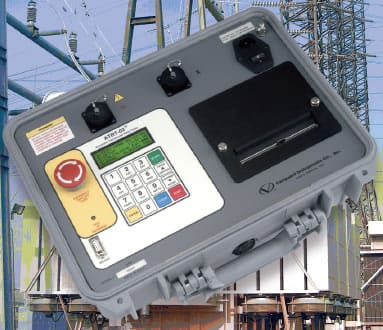

El TTRT-03 es la segunda generación de analizador de relación de transformación basado en microprocesador, automático y trifásico. Es un medidor liviano, robusto y portátil diseñado para la prueba de transformadores en subestaciones eléctricas. El TTRT-03 determina la relación de transformación usando el método de medida IEEE C57.12.90. Determina la relación de transformación midiendo con exactitud la tensión en el devanado del transformador sin carga y luego indica la relación de tensión (la relación varía de 0,8 a 15.000). El TTRT-03 se auto calibra después de cada medida. No se requiere ningún ajuste ni ninguna compensación de temperatura. Tiene una precisión de la medida igual 0,1% o mayor

El TTRT-03 puede llevar a cabo pruebas específicas para cada tipo de transformador (tales como monofásicos, triángulo-estrella, estrella-triángulo, estrella-estrella, triángulo-triángulo) sin necesidad de tocar ningún cable. Además, la detección automática del desfase puede detectar diferentes diagramas de vectores. El TTRT-03 puede detectar automáticamente hasta 67 tipos de transformadores definidos por ANSI, CEI/IEC y normativa Australiana. Para prevenir un accidente por equivocación de la conexión de los cables (alterar la conexión H y X), el TTRT-03 envía una prueba de voltaje baja para verificar la correcta conexión de los cables H y X antes de aplicar el voltaje de prueba completo al transformador. El TTRT-03 también puede medir corrientes de excitación (mA) y su ángulo de fase. Tres voltajes de excitación (8 Vca, 40 Vca o 100 Vca) permiten al TTRT-03 realizar pruebas tanto en transformadores de corriente y equipotenciales como en transformadores de potencia. El TTRT-03 también puede calcular el porcentaje de error de relación de transformación si los valores de fábrica del transformador se han añadido

Interfaz de Usuario

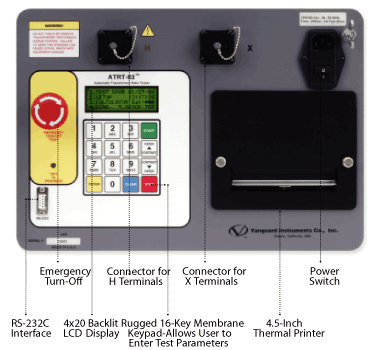

El TTRT-03 posee una pantalla LCD de (20 caracteres por 4 líneas) con gran visibilidad tanto en condiciones de baja luminosidad como bajo la acción directa del sol. La relación de transformación, corriente de excitación y precisión se muestran en pantalla. Un robusto teclado de 16 teclas de membrana permite al usuario controlar el dispositivo e ingresar información

Interfaz de Computadora

Software del Analizador de Transformadores compatible con Windows está incluido en la compra del TTRT-03 y puede ser controlado remotamente vía RS-232C. Usando este software los registros de prueba pueden ser recuperados desde el TTRT-03 y después analizarlos e imprimirlos. Los informes pueden exportarse automáticamente a Excel, PDF y formatos XML.

Control del Regulador del Transformador en Carga

Regulador de Voltaje o la posición del regulador en carga pueden ser cambiadas remotamente usando la canja de control remota opcional. Esta opción elimina la necesidad de subir o bajar la posición del regulador.

Impresora Térmica Integrada

Una impresora térmica imprime los análisis en papel térmico de 4.5 pulgadas de ancho

Almacenamiento Interno de Pruebas

Memoria capaz de almacenar hasta 200 resultados de pruebas. Cada prueba puede contener hasta 99 lecturas de relaciones de transformación, corrientes de excitación, desfase y voltaje de lectura. Los resultados pueden verse localmente o transferidos a PC vía RS-232C

Planes de Prueba de Transformadores

El TTRT-03 puede almacenar hasta 128 planes de prueba diferentes en la memoria interna. El porcentaje de error de la relación de transformación se basa en la comparación de los datos analizados con los datos del fabricante, este dato es útil para decidir si Pasa/No pasa la prueba. Los planes de prueba pueden crearse y transferidos al equipo con el software (a través del interfaz RS-232C )incluido en la compra

Características detalladas del equipo TTRT-03

Tipo

Medidor trifásico de relación de transformación

Tamaño y Peso

(43.2 cm x 17.8 cm x 33.0 cm. 6.4 kg

Alimentación

3 amps, 100 - 120 Vca or 200 - 240 Vca (seleccionable), 50/60 Hz

Método de medida

ANSI/IEEE C57.12.90

Rango de medida

0.8 - 15,000 (5-dígitos de resolución)

Precisión

0.8 - 1999: ±0.1%, 2,000 - 3,999: ±0.25%, 4,000 - 15,000: ±1% @ 8 Vca
0.8 - 1999: ±0.1%, 2,000 - 3,999: ±0.20%, 4,000 - 15,000: ±1% @ 40 Vca
0.8 - 1999: ±0.1%, 2,000 - 3,999: ±0.15%, 4,000 - 15,000: ±1% @ 100 Vca

Tensión de excitación

8 Vca @ 1 amp, 40 Vca @ 0.6 amp, 100 Vca @ 0.1 amp

Lectura corriente de excitación

0 - 2 Amperios; Precisión: ±1mA, ±2% de lectura (±1 dígito)

Ángulo de desfase

0 - 360 grados, Precisión ±0.2 grados (±1 dígito)

Pantalla

LCD (20 caracteres y 4 líneas), visible en condiciones de baja luminosidad como bajo la acción directa del sol

Impresora

Built-in 4.5-inch wide thermal printer

Interfaz para PC

RS-232C

Software para PC

Software basado en Windows®, incluido con cada unidad

Memoria interna pruebas

Hasta 200 pruebas completes. Cada prueba incluye valores de fabricante, relación de transformación, corriente de excitación y desfase.

Memoria interna planes de prueba

Hasta 128 planes de prueba en transformadores

Seguridad

Diseñado de acuerdo a normativas IEC 61010 (1995), UL 61010A-1, y CSA-C22.2

Condiciones ambientales

Operación: -10°C a +50°C. Almacenamiento: -30°C a +70°C

Humedad

90% Hr @ 40°C sin condensación

Altitud

2 m para especificaciones de seguridad completas

Cables

Conjunto completo de cables de prueba

Optional accessories

Caja de transporte, dispositivo cambiador de control remoto para transformadores en carga

Garantía

1 año

Nota: Especificaciones válidas a tensión nominal y temperatura ambiente de 25°C. Las especificaciones pueden estar sujetas a cambios sin notificación
