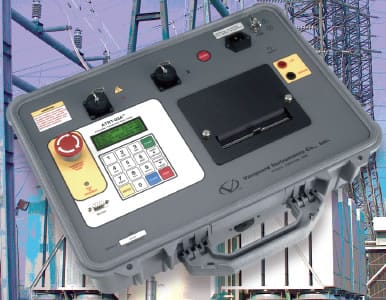

Medidor trifásico de relación de transformación ATRT 03A
El ATRT-03A es un preciso y automatizado medidor trifásico de relación transformación, que funciona con alimentación de corriente alterna / continua.
El ATRT-03A puede funcionar con una gran variedad de tensiones y diversas fuentes de alimentación, incluyendo 85 a 264 Vca; 110 a 370 Vcc; y 12 Vcc (batería de automóvil).
Características generales
- Relación máxima: 0.8 – 15,000
- Impresora térmica incorporada de 4,5 pulgadas.
- Medición de la corriente de excitación.
- Medición del ángulo de fase.
- Interfase a PC.
- Calcula el porcentaje de error basado en la relación medida y la calculada.
- Alimentación CA o a batería:
- 85-264 Vca; 110 a 370 Vcc; 12 Vcc.
- Cambio de Fases automatizado.

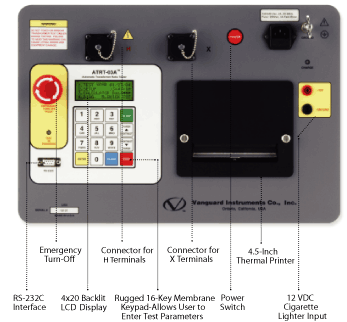

Especificaciones técnicas detalladas
| TIPO | Medidor trifásico de relación de transformación, preciso, portátil, liviano y automático. |
| DIMENSIONES | 432 mm de largo X 330 mmde ancho X 178 mm de altura; Peso: 6,3 kg. |
| ALIMENTACIÓN | 85 a 264 Vca; 110 a 370 Vcc; 12 Vcc (batería de automóvil) |
| RANGO DE MEDICIÓN DE RELACIÓN | 0.8 a 15000.00 |
| EXACTITUD DE RELACIÓN DE ESPIRAS | 0.800 - 999: ± 0.1 % 1000 - 1499: ± 0.2 % 1500 - 1999: ± 1.0 % 2000 - 15000: ± 2.0 % |
| CALIBRACIÓN | No requiere |
| TENSIÓN DE EXCITACIÓN | 8 Vca, 40 Vca, 100 Vca |
| CORRIENTE DE EXCITACIÓN | 0 a 200 m A. |
| EXACTITUD DE CORRIENTE | ± 2% de lectura (± 1 Digito) |
| MEDICIÓN DE ÁNGULO DE FASE | 0-360 Grados |
| EXACTITUD DE ÁNGULO DE FASE | ± 1 Grado (± 1 Digito) |
| DISPLAY | Pantalla LCD, 4 líneas x 20 caracteres. Visible bajo luz solar intensa. |
| IMPRESORA | Impresora térmica de 4,5 pulgadas. |
| COMUNICACION | RS-232C, 19,200 baudios. |
| SOFTWARE | Bajo entorno Windows, incluido en el precio de compra. |
| MEMORIA INTERNA | Almacena hasta 200 registros completos de pruebas. Cada registro incluye una placa indicadora de tensiones, relación de espiras de los devanados, corriente de excitación, y ángulo de fase. La información puede guardarse por dos años. |
| TEMPERATURA | Operación: -20°C a 55°C Almacenaje: -40°C a 65°C |
| CABLES | Un set de cable monofásico de 4,5 m. Un set de cables trifásicos de 0,381 m. Un set de cables de extensión de 0,762 m. Un set de cables de alimentación - RS232 - tierra. Incluye un Bolso porta cable |
| OPCIONALES | Maleta para transporte pesado. Dispositivo controlador de taps del transformador (Modelo RTC). |
| GARANTÍA | Integral de un año. Servicio premium post-venta. |
9886 €
