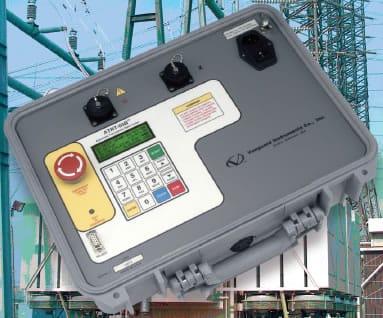

Medidor trifásico de relación de transformación
ATRT 03B
Consulte ahora nuestros Precios de equipos de diagnóstico y ensayo de transformadores
No dude en contactarnos
Llámenos hoy por teléfono al: (+34) 982 20 99 20
Estaremos encantados de atenderle.
Introducción

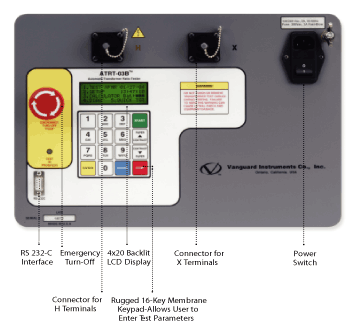

El Modelo ATRT-03B de Amperis Products, es la segunda generación de medidores microprocesados de relación de transformación, trifásico y totalmente automático.
El Modelo El ATRT-03B es liviano, robusto y portátil, especialmente diseñado para pruebas de transformadores en subestaciones eléctricas.
El ATRT-03B puede almacenar hasta 200 registros de pruebas en su Flash EEPROM. Cada registro de prueba puede contener hasta 99 relaciones, corriente de excitación, ángulo de fase, y todos los datos de placa de la maquina.
Los registros de prueba pueden guardarse y descargarse a un PC.
Características generales
- Relación máxima: 0.8 – 15,000
- Placa indicadora del cálculo de relación de espiras
- Porcentaje de error basado en la relación medida y la calculada.
- Cambio de Fases automatizado
- Indicador de Corriente de excitación y de ángulo de fase
- Interfase a PC
 |
Especificaciones técnicas detalladas
| TIPO | Medidor trifásico de relación de transformación, preciso, portátil, liviano y automático. |
| TAMAÑO | 432 mm de largo X 330 mmde ancho X 178 mm de altura; Peso: 6,3 kg. |
| ALIMENTACIÓN | 120/240 Vca 50/60 Hz. |
| RANGO DE MEDICIÓN DE RELACIÓN | 0.8 a 15000.00. |
| EXACTITUD DE RELACIÓN DE ESPIRAS | 0.800 - 999: ± 0.1 % 1000 - 1499: ± 0.2 % 1500 - 1999: ± 1.0 % 2000 - 15000: ± 2.0 % |
| CALIBRACIÓN | No Requiere. |
| TENSIÓN DE EXCITACIÓN | 40 Vca. |
| CORRIENTE DE EXCITACIÓN | 2 A. |
| EXACTITUD DE CORRIENTE | ± 2% de lectura (± 1 Digito) |
| MEDICIÓN DE ÁNGULO DE FASE | 0-360 Grados |
| EXACTITUD DE ÁNGULO DE FASE | ± 1 Grado (± 1 Digito) |
| DISPLAY | Pantalla LCD, 4 líneas x 20 caracteres. Visible bajo luz solar intensa. |
| COMUNICACIÓN | RS-232C, 19,200 baudios. |
| SOFTWARE | Bajo entorno Windows, incluido en el precio de compra. |
| MEMORIA INTERNA | Almacena hasta 200 registros completos de pruebas. Cada registro incluye una placa indicadora de tensiones, relación de espiras de los devanados, corriente de excitación, y ángulo de fase. La información puede guardarse por dos años. |
| TEMPERATURA | Operación: -20º C a 55º C Almacenaje: -40 C a 65 º C |
| CABLES | Un set de cable monofásico de 4,5 m. Un set de cables trifásicos de 0,381 m. Un set de cables de extensión de 0,762 m. Un set de cables de alimentación - RS232 - tierra. Incluye un Bolso porta cable |
| OPCIONALES | Maleta para transporte pesado. Dispositivo controlador de taps del transformador (Modelo RTC). |
| GARANTÍA | Integral de un año. Servicio premium post-venta. |
 Vea todas las características en el catálogo .pdf [Inglés/English] [914 Kb.]
|
