Equipo de prueba de Transformadores
EZCT

Características generales

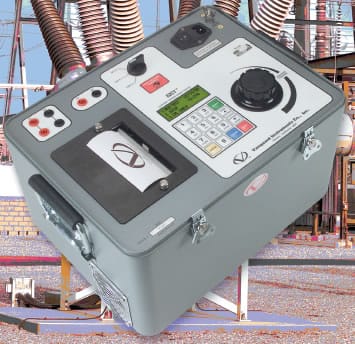

El Modelo EZCT es un equipo para la evaluación de transformadores de corriente controlado por microprocesador.

Este probador de transformadores, resistente y portátil, mide la corriente de excitación, transforma la relación y la polaridad del devanado en transformadores de corriente de relación única o múltiple.

Los transformadores de corriente se pueden probar en su configuración montada, así se elimina la necesidad de quitar los bujes o los transformadores de corriente del equipo central.

Aplicaciones

• Realiza Pruebas de Saturación, Pruebas de Relación y Polaridad.
• Completamente Automatizado.
• Gráficos Integrales y Reportes de Prueba Tabulados.
• Curvas de Saturación Múltiple de Gráficos.
• Almacena 64 Registros (de 10 Curvas de Saturación).
• Interfaz de Computadora.

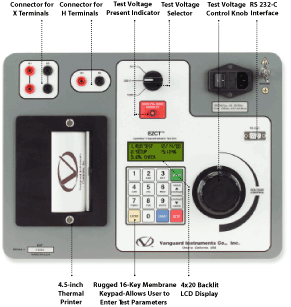

EZCT - Detalle del equipo

Especificaciones técnicas detalladas

Características técnicas detalladas del equipo de prueba de transformadores EZCT

TIPO	Equipo para la evaluación del Transformador de Corriente
TAMAÑO	16.8 pulgadas de ancho, por 12.6 pulgadas de ancho, por 12 pulgadas de largo ( 42.7 cm x 32 cm x 26.9 cm) Peso: menos de 35 lbs
TENSIÓN DE ENTRADA	115 Vac ó 230 Vac (Seleccionable), 50 Hz/60 Hz
TENSIÓN DE PRUEBA DE SALIDA	0 a 50 Vac @ 2 Amperios máx, 0 a 250 Vac @ 2Amperios máx 0 a 1,200 Vac @ 1.5 Amperios máx ( 5 min on, 10 min off)
RANGO DE LECTURA DE TENSIÓN	0 a 1,250 V, Precisión: ±1,0% de lectura, ±0.5 volt
RANGO DE LECTURA DE CORRIENTE	0 a 2 Amperios, Precisión /Exactitud: ±1,0% de lectura, ±0,002 Amperios)
RANGO DE RELACIÓN DE ESPIRAS	0,8 a 99: ±0,1% 100 a 999, Precisión: ±2.0% 1,000 a 5,000, Precisión: ±3.0%
PRECISIÓN DE CORRIENTE	± 2% de Lectura (± 1 Dígito)
MEDICIÓN DEL ÁNGULO FASE	0 - 360 grados, Precisión: ±1,0 grado
PRECISIÓN DE ÁNGULO DE FASE	± 1 Grado (± 1 Dígito)
DISPLAY	LCD Retroiluminada, 4 líneas de 20 caracteres
COPIA IMPRESA	Impresora Térmica de 4,5 pulgadas
ALMACENAJE DE PRUEBA	64 registros de prueba (de 10 curvas)
INTERFASE A PC	RS-232C, 19,200 Baudio
ENTORNO	Operativo: -10ºC a 50ºC (15º F  a +122ºF) Almacenaje: -30ºC  a  70ºC (-22ºF a +158ºF)
CABLES	Un cable X de 20 pies Un juego de cable H de 35 pies Cable de alimentación Un cable y su bolso porta cable
OPCIONAL	Caja para transporte
GARANTÍA	Un año sobre los componentes y la reparación

Vea todas las características en el catálogo .pdf [689 Kb.][en]

Manual de uso del Equipo de Pruebas de transformadores EZCT .pdf [1 Mb.][es]
