Equipo de prueba de Transformadores
EZCT 10
Modelos: EZCT 2 | EZCT | EZCT 10 | EZCT 2000 | ATRT 01 | ATRT 01B | ATRT 01D
| ATRT 03 | ATRT 03A | ATRT 03B |
| ATRT 03 | ATRT 03A | ATRT 03B |
Características generales

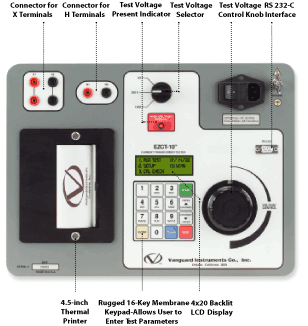

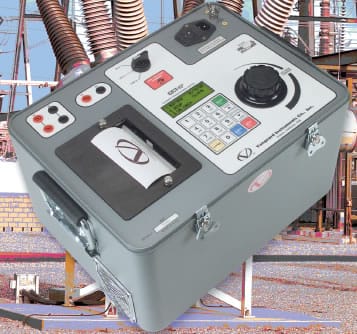

El Modelo EZCT-10 es un equipo para la evaluación del transformador de corriente controlado por microprocesador. Este equipo robusto y portátil mide la corriente de excitación, transforma la relación y la polaridad del devanado en transformadores de corriente de relación única o múltiple. Los transformadores de corriente se pueden probar en su configuración montada, así se elimina la necesidad de quitar los bujes o los transformadores de corriente del equipo central.
Aplicaciones
- Realiza Pruebas de Saturación, Pruebas de Relación y Polaridad
- Completamente Automatizado
- Gráficos Integrales y Reportes de Prueba Tabulados
- Curvas de Saturación Múltiple de Gráficos
- Almacena 64 Registros (de 10 Curvas de Saturación)
- Interfaz de Computadora
 |
Especificaciones técnicas detalladas
| TIPO | Equipo para la evaluación del Transformador de Corriente |
| TAMAÑO | 16.8 pulgadas de ancho, por 12.6 pulgadas de ancho, por 12 pulgadas de largo ( 42.7 cm x 32 cm x 26.9 cm) Peso: menos de 35 lbs |
| TENSIÓN DE ENTRADA | 115 Vac ó 230 Vac (Seleccionable), 50 Hz/60 Hz |
| TENSIÓN DE PRUEBA DE SALIDA | 0 a 50 Vac @ 2 Amperios máx, 0 a 250 Vac @ 2Amperios máx 0 a 1,200 Vac @ 1.5 Amperios máx ( 5 min on, 10 min off) |
| RANGO DE LECTURA DE TENSIÓN | 0 a 1,250 V, Precisión: ±1,0% de lectura, ±0.5 volt |
| RANGO DE LECTURA DE CORRIENTE | 0 a 10 Amperios, Precisión /Exactitud: ±1,0% de lectura, ±0,02 Amperios) |
| RANGO DE RELACIÓN DE ESPIRAS | 0,8 a 99: ±0,1% 100 a 999, Precisión: ±2.0% 1,000 a 5,000, Precisión: ±3.0% |
| MEDICIÓN DEL ÁNGULO FASE | 0 - 360 grados, Precisión: ±1,0 grado |
| DISPLAY | LCD Retroiluminada, 4 líneas de 20 caracteres |
| COPIA IMPRESA | Impresora Térmica de 4,5 pulgadas |
| ALMACENAJE DE PRUEBA | 64 registros de prueba (de 10 curvas) |
| INTERFASE A PC | RS-232C, 19,200 Baudio |
| ENTORNO | Operativo: -10ºC a 50ºC (15º F a +122ºF) Almacenaje: -30ºC a 70ºC (-22ºF a +158ºF) |
| CABLES | Un cable X de 20 pies Un juego de cable H de 35 pies Cable de alimentación Un cable y su bolso porta cable |
| OPCIONAL | Caja para transporte |
| GARANTÍA | De un año sobre los componentes y la reparación |
 Vea todas las características en el catálogo .pdf [Inglés/English] [672 Kb.]
|
