Cromatógrafo de gases Myrkos

Medidor de gases disueltos en transformadores Myrkos

Análisis de gases disueltos en cualquier momento, en cualquier sitio

Morgan Schaffer introduce una nueva versión de su microcromatógrafo de gases Myrkos, el cual mide tanto el contenido en gases atmosféricos (oxígeno y nitrógeno) como de los siete gases de falta disueltos. Está diseñado para laboratorio, vehículo o su uso en campo, el Myrkos ofrece la más rápida solución del mercado para la medida de gases disueltos de transformador.

Características generales

Precisión y exactitud en la que usted puede confiar.

Después de 45 años de experiencia diseñando instrumentación de precisión para el análisis de gases disueltos, Morgan Schaffer ha incorporado las últimas innovaciones en tecnología MicroGC para proporcionar el más preciso y exacto analizador portátil del mercado. El cromatógrafo Myrkos proporciona medidas en las que se puede confiar.

Las referencias de Morgan Schaffer: las normas IEC y ASTM.

La cromatografía de gases es el único método actualmente contemplado por la industria eléctrica mundial para la medida de gases atmosféricos y de falta disueltos en fluidos dieléctricos. La cromatografía se emplea en centenares de laboratorios de todo el mundo, la cromatografía ofrece la ventaja de separar las muestras de gas en sus componentes individuales a la hora de realizar medidas. La cromatografía elimina las posibles causas de interferencias en la medida y provee medidas de gases disueltos para todo tipo de muestras: concentraciones bajas, altas o muestras sucias.

La jeringa Shake Test: garantiza la integridad de la muestra

La jeringa Shake Test fue desarrollada por Morgan Schaffer y comercializada por primera vez en 1995. Le método Shake Test (o de agitación) es una variación del AST D3612-02, método C y está descrito en la norma internacional IEC 60567.

Esta jeringa única garantiza que las muestras de aceite se recojan con la mayor integridad posible. La jeringa se emplea también para extraer gases del aceite de forma rápida y precisa. La muestra de gas se introduce en el analizador directamente desde la jeringa lo cual minimiza las posibles pérdidas de bases de solubilidad baja como el hidrógeno o contaminación de la muestra con gases de falta que también tienen presencia atmosférica como el CO2.

Myrkos y PPMreport: fácil de usar tanto de forma diaria como de vez en cuando.

Basado en las necesidades de muchas empresas eléctricas y laboratorios de clientes Morgan Shaffer desarrolló el interfaz de usuario PPMreport. El PPMreport está diseñado para satisfacer las necesidades tanto de usuarios nuevos como de operarios experimentados. El interfaz funciona en 6 idiomas, incluido el castellano. Nuestro objetivo: garantizar la precisión de las medidas sin cursillos innecesarios sin tener en cuenta la frecuencia o infrecuencia del uso.

MYRKOS y PPMreport: fácil de uso diario, o de vez en cuando.

El software PPMreport puede ser usado como asistente del ensayo o como manual de referencia y permite a un nuevo usuario generar resultados en 2 minutos. El usuario experimentado puede usar la base de datos para preparar y gestionar resultados de análisis de gases, aplicar las herramientas de diagnóstico incorporadas o exportar resultados a herramientas de diagnóstico más sofisticadas como TOA4 (se vende de forma independiente). Los datos brutos de la medida cromatográfica son accesibles para poder ser interpretados en el caso en que unas pocas ppm de un gas crítico puedan hacer variar una decisión, esta característica es única de la cromatografía.

Para una precisión máxima los usuarios pueden escoger el tipo de aceite de un menú. Los coeficientes de solubilidad de cada aceite (determinados por el laboratorio de Morgan Schaffer, con certificación ISO/IEC 17025) serán empleados en el cálculo de las concentraciones. Para acomodarse a un amplio rango de concentraciones de gases el software admite variaciones del método Shake Test. También se pueden analizar los gases del relé Buccholtz o del espacio libre del transformador.

El PPMreport genera informes de una página en formato pdf fáciles de entender. Los informes pueden personalizarse con el anagrama del usuario

Filosofía de Morgan Schaffer

La filosofía de Morgan Schaffer en cuestiones de calidad y precisión es de "tolerancia cero". Queremos que nuestros clientes confíen en sus resultados y que sean capaces de compararlos con cualquier referencia de confianza. El analizador Myrkos fue diseñado con nuestro compromiso con la industria eléctrica en mente: maximizar la protección de los activos que usen aceite dieléctrico ante las faltas en fase incipiente proveyendo al cliente con información, servicios e instrumentos de la máxima precisión.

Descripción funcional

Controlador portátil preconfigurado con software PPMreport y documentación Morgan Schaffer Módulo de campo Myrkos, 30 horas de autonomía de equipo en campo Caja de transporte Myrkos y accesorios para análisis en campo, Análisis DGA
Controlador portátil
Ligero y preconfigurado con el PPMreport y documentos adicionales de Morgan Schaffer. Ideal para campo
Módulo de campo
Myrkos Provee 30 horas de autonomía cuando se emplea el equipo en campo
Caja de transporte
Diseñada para incluir el Myrkos y todos los accesorios requeridos para llevar a cabo el análisis en campo, incluido el controlador portátil.
Caja de transporte de para 6 jeringas Shake Test medidas Myrkos con precisión y repetitividad igual o mejor que ASTM D3612 o IEC 60567 Agitador de jeringas Extracción de gas sin necesidad de agitar manualmente
Caja de transporte de jeringas
Para 6 jeringas Shake Test, ya sea llenas o vacías.
Myrkos: aumente sus posibilidades
Las medidas Myrkos están disponibles en 2 minutos desde la inyección de la muestra, con precisión y repetitividad igual o mejor que ASTM D3612 o IEC 60567. El instrumento puede ser usado tanto en laboratorio como en campo y permite una trazabilidad directa cuando se hacen comparaciones. Myrkos se suministra en dos configuraciones: laboratorio o campo.
Agitador de jeringas
Extracción de gas sin necesidad de agitar manualmente

Especificaciones técnicas

Características
Tecnología de medida Cromatógrafo de gases de dos canales
Microinyectores y detectores TCD
Método de extracción de gases Shake Test
Gases Medidos H2 (hidrógeno)
H4 (metano)
C2H6 (etano)
C2H4 (etileno)
C2H2 (acetileno)
CO (monóxido de carbono)
CO2 (dióxido de carbono)
O2 (oxígeno)
N2 (nitrógeno)
Rango de medida (en el método gas en aceite)2 H2: 5-60.000 ppm
Otros gases de falta: 1-60.000 ppm
O2: ±2%
N2:±2%
Precisión3: H2: el valor mayor de ±2 ppm ó ±6%
CO2: el valor mayor de ±10 ppm ó ±2%
Otros gases de falta: el valor mayor de ±2 ppm ó ±6%
Las especificaciones para gas en aceite abarcan las incertidumbres asociadas a las jeringas el instrumento y el método de extracción de gases
Resolución Todos los gases: 1 ppm
Tiempo de medida 2 minutos
Calibración Morgan Schaffer Calgas con trazabilidad NIST
Muestra Jeringa Shake Test de 100 ml para las muestras de aceite
Jeringa de aire de 10 ml para muestras de relé Buccholz o espacio en cabeza
Integridad de la muestra La jeringa garantiza que no se pierden gases
Purgado automático interno de los gases de muestra
Filtrado de gases Cánulas con boquilla para impedir el paso de aceite (5μm)
Filtro de partículas (10 μm)
Datos y comunicación
Conectividad Directa o por Ethernet TCP/IP
Interfaz de software Morgan Schaffer PPMreport 3 (Win 98, 2000, NT, XP, Vista)
Proporciona control del instrumento, adquisición de datos, gestión de resultados, herramientas de diagnóstico e informes PDF personalizables
Operación
Fuente de alimentación Adaptador de energía con conexión IEC60320/C14
Entrada: 100-240 Vac, 50/60 Hz, 100W, 1Ø
Salida: 24 Vdc, 6,2 A
Cable de 2,5 m con IEC60230/C13 a NEMA 5-15P
Requerimientos de gas Helio 99,999%, 80 psi
Temperatura de operación 0º a 50ºC
Temperatura de almacenamiento 0º a 75ºC
Rango de humedad 5-95% de humedad relativa (sin condensación)
Altitud Hasta 4.000 m
Enfriamiento Convección forzada
Mantenimiento Inspección visual anual
Construcción
Ancho 250 mm
Alto 155 mm
Fondo 420 mm
Peso 10 kg
Envolvente Aluminio
Resistencia Caída a 1 m
Conformidades
Directivas Directiva de baja tensión 73/23/EEC reformada 93/68/EEC
Directiva sobre EMC 89/336/EEC reformada a 93/68/EEC
Marcado CE
Seguridad IEC/EN:61010-1:2001
Canada/CSA-C22.2 No. 1010.1-92UL 3101, Ed:1
EMC IEC 61326-1:1997 +A1:1998 +A2:2000
EN 61326-1:1997 +A1:1998 +A2:2001
IEC 61000-4:1996/EN 61000-4:1998
CISPR 11, Ed.3:1997/EN 55011 Ed.3:1998
Transporte
Peso bruto 35 kg
Embalaje 73×54×41 cm
Instrumento estándar y juegos
Analizador Myrkos Micro cromatógrago (MicroGC) portátil Myrkos
Software PPMReport 3
Juego de calibración 2 jeringas de vidrio herméticas (10 cc)
Botellín de gas de calibración CALGAS con trazabilidad NIST
Regulador de flujo con indicador de aguja
Filtro de CO2
Juego de toma de muestras de aceite Jeringa Shake Test (100cc)
Bolsa de cánulas (25/bolsa)
Filtro de CO2
Juego para medida de grandes concentraciones Tope para émbolo de jeringa Shake Test
Cánula
Juego para medida en campo de O2/N2 Jeringa Shake Test (100cc)
Botellín de helio (500 cc)
Regulador de flujo con indicador de aguja
Juego para medida en laboratorio de O2/N2 Regulador de flujo de sobremesa
Juego para campo Caja de transporte robusta con ruedas
Controlador portátil
Caja de transporte de jeringas (para 4 jeringas)
Módulo lateral de helio con regulador
Tubería de alta presión para llenado
3 bolsas de cánulas (25/bolsa)
Juego para laboratorio Regulador de presión de helio de dos etapas con conexión CGA y tubería de gas
Caja de transporte de jeringas (para 4 jeringas)
3 bolsas de cánulas (25/bolsa)
Agitador de jeringas
Opciones
Agitador de jeringas Agitador automático de uso sencillo
Ideal para aplicaciones de laboratorio
Hasta 3 jeringas simultáneas
Módulo de helio con regulador Proporciona 30 horas de operación autónoma
Incluye tubería de llenado de alta presión
Caja robusta de transporte Caja robusta de material plástico macizo con asa retráctil y ruedas
Almacena el equipo Myrkos además de los accesorios necesarios para medir 9 gases y el controlador portátil
Pesa 26 kg si se equipa completamente
Controlador portátil Equipado con Windows, PPMreport, documentación de soporte
Adaptador para vehículo Se conecta la alimentación de 12 V del vehículo, 300 W
Caja de transporte Shake Test Caja para 6 jeringas
Software de diagnóstico TOA Software Transformer Oil Analyst disponible para ordenadores sin conexión y versión web
Formación Consultar formación
Extensión de la garantía Disponible garantía hasta 3 ó 5 años
Consumibles y accesorios
Botellín de gas de calibración con trazabilidad NIST, 200 calibraciones
Botellín de helio (500 cc) para el juego de campo de O2/N2
Bolsas de cánulas (25/bolsa)
Jeringa Shake Test (100 cc)
Jeringas para toma de muestras de gases (10 cc)
Filtro CO2
Válvula de 3 vías (20/bolsa)
Adaptador de energía con conexión IEC 60320/C14
Garantía y soporte técnico
El equipo está respaldado por una garantía del fabricante de 2 años. El analizador Myrkos está disponible a través de la red de agentes autorizados de Morgan Schaffer

Morgan Schaffer

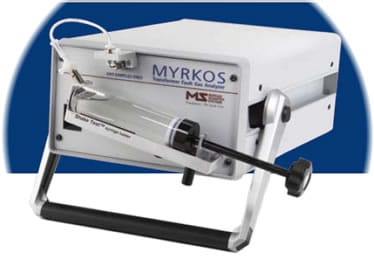

Versión de LaboratorioAnalizador de gases disueltos en aceite Myrkos
