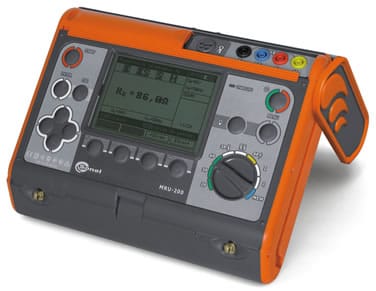

Telurómetro MRU 200

Mediciones disponibles:

• método técnico 2P/3P/4P,
• método de impulsión, dos tipos de vertiente de impulso de medición 4/10ps, 10/350ps,
• método de pinza, así como mediante pinza doble sin la necesidad de colocar electrodos auxiliares,
• resistencia de suelos

Equipamiento estándar del medidor MRU-200:

• 4 sondas de 30 cm,
• cable USB,
• cable de medición de 2,2 m con terminación de enchufe tipo banana,
• cable para cargar los acumuladores desde el mechero del auto,
• cables de medición de 25 y 50 metros en carretes (2 unidades) terminados por ambos lados con enchufes tipo banana, cocodrilo,
• alimentador para cargar los acumuladores,
• acumuladores,
• sonda de penetración con enchufe tipo banana,
• certificado de calibración,
• tornillo de banco,
• funda para el medidor,
• garantía

Equipamiento adicional del MRU-200:

• pinzas de recepción 052 mm C3
• pinzas elásticas (bobina Rogowski) F1
• pinzas de emisión NI
• sondas 80cm.

Accesorios opcionales:

• Permite realizar medidas de:
• la resistencia de conexiones a tierra empleando electrodos auxiliares,
• la resistencia de conexiones a tierra empleando electrodos auxiliares y pinzas (para la medición de conexiones a tierra múltiples),
• la resistencia de conexiones a tierra empleando pinzas dobles (para la medición de conexiones a tierra cuando no se puede utilizar electrodos auxiliares),
• la resistividad de suelos (mediante método de Wenner),
• la corriente empleando pinzas (por ej., de fuga), así como pinzas elásticas (corrientes dañinas),
• medición de la continuidad de conexiones compensadoras y de protección (que cumplen las normas PN-IEC 60364-6-61:2000 pto 6.12.2) con función de autoneutralización - mediante corriente 200mA

Adicionalmente:

• medición de la resistencia de los electrodos auxiliares R_S i R_H
• medición de la tensión perturbadora,
• medición de la frecuencia de la señal perturbadora,
• medición en presencia de tensiones perturbadoras en redes con frecuencia 16 2/3 Hz, 50Hz i 60 Hz oraz 400Hz (con selección automática de la frecuencia apropiada de la señal de medición, así como con selección manual),
• selección de la tensión de medición máxima (segura - hasta 24V y 50V),
• introducción de la distancia entre los electrodos para la resistividad en metros (m) y pies (ft),
• memorización para 990 mediciones, 10 bancos de 99 células,
• calibración de las pinzas empleadas,
• reloj de tiempo real (RTC),
• transmisión de datos al ordenador (USB),
• indicador de energía de acumuladores.

Seguridad eléctrica:

• tipo de aislamiento.............doble, según PN-EN 61010-1 y IEC 61557, EMC
• grado de protección de la carcasa según.............III 600V según PN-EN 61010-1
• grado de protección de la carcasa según.............PN-EN 60529 IP54

Condiciones nominales de explotación:

• temperatura de trabajo.............-10...+50ºC
• temperatura de almacenamiento.............-20...+70ºC
• humedad.............20...80%

Otros datos técnicos:

• visualizador LCD.............Gráfico, Iluminado.
• interfaz.............USB.
• cantidad de mediciones empleando un juego de acumuladores............. >300.
• garantía.............36 meses.

Especificaciones técnicas

Medición de tensiones perturbadoras

Campo	Resolución	Error básico
0...100V	1V	±(2% v.i. + 3 dígitos)

Medición de la frecuencia de perturbaciones

Campo	Resolución	Error básico
10...450HZ	1Hz	±(1% v.i.+ 2 dígitos)

 Medición de la resistencia de la conexión a tierra (método de 3 y 4 cables)
Campo según IEC61557-5: 0,30Ω...19,9kΩ

Campo	Resolución	Error básico
0,00...9,99Ω	0,01 Ω	±(2% vi.+ 2 dígitos)
10,0...99,9Ω	0,1Ω
100...999Ω	1Ω
1,00...1,99kΩ	0,01kΩ
2,0...19,9kΩ	0,1kΩ

Medición de continuidad de conexiones de protección y compensadoras (Rcont)
Campo según IEC61557-5: 0,24Ω...19,9kΩ

Campo	Resolución	Error básico
0,00...9,99Ω	0,01 Ω	±(2% vi.+ 2 dígitos)
10,0...99,9Ω	0,1Ω
100...999Ω	1Ω
1,00...1,99kΩ	0,01kΩ
2,0...19,9kΩ	0,1kΩ

Medición de la resistencia de los electrodos auxiliares R_H y R_S

Campo	Resolución	Error básico
000...999Ω	1Ω	±(5% (RS+RE+RH) + 8 dígitos)
1,00...9,99kΩ	0,01kΩ
10,0...19,9kΩ	0,1kΩ

Medición de la resistencia de las conexiones a tierra múltiples empleando pinzas y electrodos auxiliares (3p + pinzas) Campo según IEC61557-5: 0.44Ω...1.99kΩ

Campo	Resolución	Error básico
0,00...9,99Ω	0,01Ω	±(8% v.i.+ 3 dígitos)
10,0...99,9Ω	0,1Ω
100...999Ω	1Ω
1,00...1,99kΩ	0,01kΩ

Medición de la resistencia de las conexiones a tierra múltiples empleando pinzas dobles

Campo	Resolución	Error básico
0,00...9,99Ω	0,01Ω	±(10% v.i. +3 dígitos)
10,0...19,9Ω	0,1Ω	±(20% v.i. + 3 dígitos)
20,0...149,9Ω	1Ω

Medición de la resistividad del suelo

Campo	Resolución	Error básico
0,00...9,99Ωm	0,01 Ωm	±(2% v.i. + 3 dígitos)
10,0...99,9Ωm	0,1Ωm	±(2% v.i. + 2 dígitos)
100...999Ωm	1Ωm
1,00...9,99kΩm	0,01kΩm
10,0...99,9kΩm	0,1kΩm
100...999kΩm	1kΩm

Medición de corriente alterna

Campo	Resolución	Error básico
0,1...99,9mA1	0,1mA	±(8% v.i.+ 5 dígitos)
100...999mA1	1mA	±(8% v.i.+ 3 dígitos)
1,00...4,99A1,2	0,01A	±(5% v.i. + 5dígltos)1 sin especificar2
5,00...9,99A1,2	0,01A	±(5% v.i. + 5 dígitos)
10,0...99,9A1,2	0,1A
100...300A1,2	1A

¹ - pinzas receptoras (diámetro 52mm) - C-3
² - pinzas flexibles de 400 mm de diámetro - F-1

Medición dinámica de la resistencia de conexión a tierra ( R₀) método de impulsión (4p )

Campo	Resolución	Error básico
0,0...99,9Ω	0,1Ω	±(2,5% v.i.+ 3 dígitos)
100...200Ω	1Ω

Las Iniciales "v.l." según el error básico significan "del valor Indicado".
