Medidor de resistência de enrolamentos WRM-10

Medições rápidas e precisas

O WRM-10 é projetado para medir com precisão a resistência do enrolamento de transformadores elétricos altamente indutivos. Os canais de entrada da leitura de resistência da unidade dupla podem medir simultaneamente duas resistências de enrolamento e conexões a quatro fios (Kelvin) providenciam uma precisão alta e requerem nenhuma compensação de chumbo. O WRM-10 providencia leituras estáveis de resistência de transformadores muito grandes utilizando uma fonte de alimentação de 36Vdc, capaz de produzir até 10 Ampères.

A leitura da resistência de um transformador de 100MVA pode ser alcançada em 5 minutos ou menos. A unidade de fornecimento de energia elétrica é arrefecida por ventiladores intensos designados para operação contínua.

Como o WRM-10 pode medir com precisão resistências que variam de 1 micro-ohm a 2,000 ohms, ele também pode ser usado para medir resistência de contato do disjuntor EHV, resistência do enrolamento do motor ou qualquer resistência baixa. Além de medir o valor de resistência, o WRM-10 também verifica as sequências de comutação de derivação "antes da disrupção de reguladores de tensão e de comutadores de derivação em carga.

O WRM-10 é fornecido com cabos de teste de 50 pés. Cada ligação de cabo de teste tem um fecho de teste para desconexão rápida.

Características de segurança incorporadas

No final de cada teste, o WRM-10 dissipa automaticamente a energia armazenada no transformador. Este circuito de descarga continuará a funcionar mesmo se a tensão de alimentação é perdida. Para maior segurança, a unidade de alimentação de energia elétrica é termicamente protegida contra danos de sobre-carga.

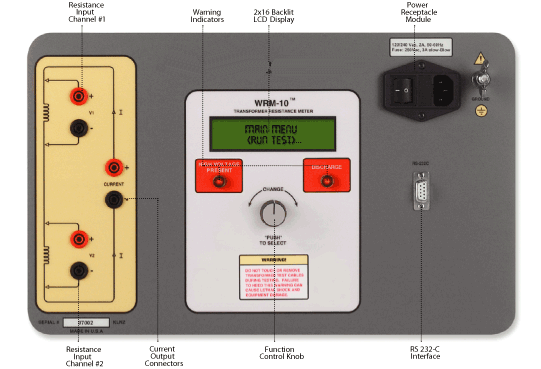

Interface de usuário

O WRM-10 possua um ecrã LCD com retro-iluminação (16 caracteres por 2 linhas) que visualiza em ambos os níveis, com luz solar intensa e com pouca luz. Um botão "girar e pressionar" é usado para controlar a unidade. Uma entrada de interface embutida é providenciada para teste diagnósticos e atualizações de programas internas.

• Circuito de descarga automático para segurança do operador
• Variação de corrente automática de 10 mA a 10 A
• Leitura digital de resistência de 1 micro-ohm a 2,000 ohms
• Peso 27 lbs (12.2 kg)

TIPO	Medidor portável de resistência de enrolamento do transformador
ESPECIFICAÇÕES FÍSICAS	16.8”W x 12.6”H x 10.6”D (42.6 cm x 32.0 cm x 27 cm); Peso: 27 lbs (12.2 kg)
PotÊncia máxima	100 – 120 Vac ou 200-240 Vac (pré-definido de fábrica), 50/60 Hz
FAIXA DE LEITURA DE RESISTÊNCIA	1 micro-ohm – 2,000 ohms
PRECISÃO	1 – 19,999 micro-ohms: ±0.5% leitura, ±1 contagem; 20 – 999 milli-ohms: ±1% leitura, ±1 contagem; 1 – 2,000 ohms: ±1.5% leitura, ±1 contagem;
TENSÃO DE TESTE	36 Vdc max
Faixa de corrente de teste	Intervalos automáticos, máx 10 ampères
TELA	Ecrã LCD com retro-iluminação (15 caracteres em 2 linhas); visualiza em dois níveis, com luz solar intensa e níveis baixos de luz
CONTROLE	Botão individual “girar e pressionar”
INTERFACES DO COMPUTADOR	Entrada RS-232C (19,200 baud), usada para calibração e diagnósticos de fábrica
SEGURANÇA	Projetado para atender os padrões IEC61010 (1995), UL61010A-1, CSA-C22.2
AMBIENTE	Operação: -10˚C a 50˚ C (15˚F a +122˚ F); Armazenamento: -30˚ C a 70˚ C (-22˚F a +158˚ F)
UMIDADE	90% RH @ 40˚C (104˚F) sem condensação
ALTURA	2,000m (6,562 pés) às especificações de segurança completa
Cabos	Três cabos de teste de 50 pés, cabo de aterramento, cabo de alimentação e embalagem de cabo
OPÇÕES	Caixa de transporte
GARANTIA	Um ano para peças e mão de obra

Nota: As especificações acima são validas para tensão nominal e temperatura do ambiente de +25°C (+77°F). As especificações estão sujeitas a alterações sem aviso prévio.
