Medidor de resistência de enrolamentos WRM-10P

Medições rápidas e precisas

O WRM-10P é projetado para medir com precisão a resistência de enrolamento de transformadores elétricos altamente indutivos. Os canais de entrada da leitura de resistência da unidade dupla podem medir simultaneamente duas resistências de enrolamento e conexões a quatro fios (Kelvin) providenciam uma precisão alta e requerem nenhuma compensação de chumbo. O WRM-10P providencia leituras estáveis de resistência de transformadores muito grandes utilizando uma fonte de alimentação de 36Vdc, capaz de produzir até 10 Ampères. A leitura da resistência de um transformador de 100MVA pode ser alcançada em 5 minutos ou menos. A unidade de fornecimento de energia elétrica é arrefecida por ventiladores eficazes designados para operação contínua. Para uma maior flexibilidade no campo, o WRM-10P é equipado com uma impressora termal de 2.5 polegadas usada para imprimir relatos de teste.

Ver uma demonstração de uso

Como o WRM-10P pode medir com precisão resistências que variam de 1 micro-ohm a 2,000 ohms, ele também pode ser usado para medir resistência de contato do disjuntor EHV, resistência de enrolamento do motor ou qualquer resistência baixa. Se a temperatura do enrolamento do transformador é inserida, o WRM-10P pode calcular o valor da resistência equivalente do material de enrolamento (alumínio ou cobre) para qualquer temperatura padrão de referência. Além disso, um modo especial de teste pode ser executado por até 45 minutos enquanto leituras de resistência nos intervalos de um minuto não precisam ser executados. Além de medir o valor de resistência, o WRM-10P também verifica as sequências de comutação de derivação "antes da disrupção" de reguladores de tensão e de comutadores de derivação em carga.

• Circuito de descarga automática para segurança do operador
• Variação de corrente automática de 10 mA a 10 A
• Leitura digital de resistência de 1 micro-ohm a 2,000 ohms
• Calcula o valor da resistência equivalente a temperatura de referência
• Armazena 63 registros (48 leituras cada um)
• Impressora térmica embutida de 2.5 polegadas de largura
• Peso 27 lbs (12.2 kg)

O WRM-10P pode armazenar resultados de teste na memória Flash EEPROM. Resultados de teste podem ser imprimidos pela impressora térmica de 2.5 polegadas ou podem ser transferidas para o PC via a entrada de interface RS-232C.

O WRM-10P é fornecido com três cabos de teste de 50 pés. Cada ligação de cabo de teste tem um fecho de teste para desconexão rápida.

Características de segurança incorporadas

No final de cada teste, o WRM-10P dissipa automaticamente a energia armazenada no transformador. Este circuito de descarga continuará a funcionar mesmo se a tensão de alimentação é perdida. Para maior segurança, a unidade de alimentação de energia elétrica é termicamente protegida contra danos de sobre-carga.

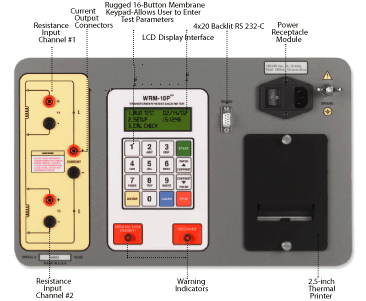

Interface de usuário

O WRM-10P possua um ecrã LCD com retro-iluminação (20 caracteres por 4 linhas) que visualiza em ambos os níveis, com luz solar intenso e em níveis de luz baixos. Um teclado alfanumérico de membrana resistente é usado para controlar a unidade.

Armazenamento interno do registro de teste

O WRM-10P pode armazenar 63 registros de teste (até 48 leituras por registro de teste) na memória Flash EEPROM. Registros de teste podem ser imprimidos pela impressora térmica embutida ou podem ser transferidos para o PC via entrada de interface RS-232C. Um aplicativo de programa baseado em Windows® XP/Vista é fornecido com cada WRM-10P. Este programa pode ser usado para recuperar dados de teste do WRM-10P e também pode ser usado para exportar registro no formato Microsoft® Excel.

TIPO	Medidor de resistência de enrolamento do transportador portável
Especificações físicas	16.8”W x 12.6”H x 10.6” D (42.6 cm x 32 cm x 26.9 cm); Peso: 27 lbs (12.2 kg)
Tensão de OPERAÇÃO	100 – 240 Vac, ou 200-240 Vac (pré-definido de fábrica), 50/60 Hz
Faixa de leitura de resistência	1 micro-ohm – 2,000 ohms
Precisão	1 – 19,999 micro-ohms: ±0.5% leitura, ±1 contagem;
	20 – 999 micro-ohms: ±1% leitura, ±1 contagem;
	1 – 2000 micro-ohms: ±1.5% leitura, ±1 contagem
Tensão de teste	máx 36 Vdc
Correntes de teste	Variação automática, máx 10 Ampères
TELA	LCD com retro-iluminação (20 carateres por 4 linhas); visualização sob luz solar intensa e níveis baixos de luz.
IMPRESSORA	Impressora térmica de 2.5 polegadas de largura
Armazenamento externo de dados	Armazena 63 registros de teste de 48 leituras cada um
Interface do computador	Uma entrada RS-232C (19,200 baud)
Programa do computador	Programa baseado em Windows XP/Vista, está incluído np preço de compra
SEGURANÇA	Projetado para atender os padrões UL 61010A-1 e CAN/CSA C22.2 No. 1010.1-92
Ambiente	: -10˚C to 50˚ C (15˚F to +122˚ F); Armazenamento: -30˚ C a 70˚ C (-22˚F a +158˚ F)
umidade	90% RH @ 40˚C (104˚F) sem condensação
ALTURA	2,000m (6,562 pés) às especificações de segurança completa
CABOS         Um conjunto de cabo de corrente de 50 pés, um cabo de aterragem, cabo de alimentação, embalagem de cabo
opções	Caixa de transporte
GARANTIA	Um ano para peças e mão de obra
