Medidor de resistências de enrolamentos WRM-40

Medições rápidas e precisas

O WRM-40 é projetado para medir com precisão a resistência de enrolamento de transformadores elétricos altamente indutivos. Os canais de entrada da leitura de resistência da unidade dupla podem medir simultaneamente duas resistências de enrolamento e conexões de quatro fios (Kelvin) providenciam uma precisão alta e requerem nenhuma compensação de chumbo. O WRM-40 providencia leituras estáveis de resistência de transformadores muito grandes utilizando uma fonte de alimentação de 36Vdc, capaz de produzir até 40 Ampères.

Ver uma demonstração de uso

A leitura da resistência de um transformador de 500MVA pode ser alcançada em 5 minutos ou menos. A unidade de fornecimento de energia elétrica é arrefecida por ventiladores eficazes designados para operação contínua. Para uma maior flexibilidade no campo, o WRM-40 é equipado com uma impressora termal de 2.5 polegadas usada para imprimir registros de teste.

Como o WRM-40 pode medir com precisão resistências que variam de 1 micro-ohm a 500 ohms, ele também pode ser usado para medir resistência de contato do disjuntor EHV, resistência de enrolamento do motor ou qualquer resistência baixa. Se a temperatura do enrolamento do transformador é inserida, o WRM-40 pode calcular o valor da resistência equivalente do material de enrolamento alumínio ou cobre) em qualquer temperatura padrão de referência. Além disso, um modo especial de teste pode ser executado por até 45 minutos, enquanto leituras de resistência nos intervalos de um minuto não precisam ser executados. Além de medir o valor de resistência, o WRM-40 também verifica as sequências de comutação de derivação "antes da disjunção" de reguladores de tensão e de comutadores de derivação em carga.

O WRM-40 pode armazenar resultados de teste na memória Flash EEPROM. Resultados de teste podem ser imprimidos pela impressora térmica embutida de 2.5 polegadas ou podem ser transferidos para o PC via a entrada de interface RS-232C.

• Circuito de descarga automática para segurança do operador
• Variação de corrente automática de 10 mA a 40 A
• Leitura digital de resistência de 1 micro-ohm a 500 ohms
• Calcula o valor da resistência equivalente da temperatura de referência
• Armazena 63 registros (48 leituras cada um)
• Impressora térmica embutida de 2.5 polegadas de largura

O WRM-40 é fornecido com três cabos de teste de 50 pés. Cada ligação de cabo de teste tem um grampo de teste para desconexão rápida.

Características de segurança incorporadas

No final de cada teste, o WRM-40 dissipa automaticamente a energia armazenada no transformador. Este circuito de descarga continuará a funcionar mesmo se a tensão de alimentação é perdida. Para maior segurança, a unidade de alimentação de energia elétrica é termicamente protegida contra danos de sobre-carga.

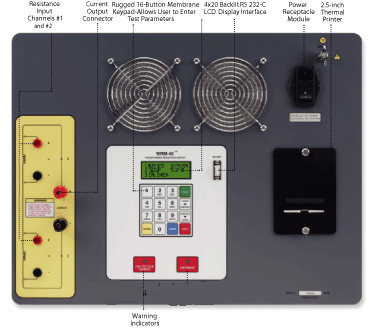

Interface de usuário

O WRM-40 possua um ecrã LCD com retro-iluminação (20 caracteres por 4 linhas) que visualiza em ambos os níveis, luz solar intenso e níveis de luz baixos. Um teclado alfanumérico de membrana resistente é usado para controlar a unidade.

Armazenamento interno do registro de teste

O WRM-40 pode armazenar 63 registros de teste (até 48 leituras por registro de teste) na memória Flash EEPROM. Registros de teste podem ser imprimidos pela impressora térmica embutida ou podem ser transferidos para o PC via entrada de interface RS-232C. Este aplicativo de programa, baseado em Windows® XP/Vista, é fornecido com cada WRM-40. Este programa pode ser usado para recuperar dados de teste do WRM-40 e também pode ser usado para exportar registros no formato Microsoft® Excel.

ESPECIFICAÇÕES

TIPO	Medidor de resistência de enrolamento do transportador portável
Especificações físicas	25”W x 8.5”H x 20” D (63.5 cm x 21.6 cm x 50 cm); Peso: 44 lbs (20 kg)
Tensão de OPERAÇÃO	100 – 240 Vac, ou 200-240 Vac (pré-definido de fábrica), 50/60 Hz
Faixa de leitura de resistência	1 micro-ohm – 2500 ohms
Precisão	1 – 19,999 micro-ohms: ±0.5% leitura, ±1 contagem;
	20 – 999 micro-ohms: ±1% leitura, ±1 contagem;
	1 – 500 micro-ohms: ±1.5% leitura, ±1 contagem
Tensão de teste	máx 36 Vdc
Correntes de teste	Variação automática, máx 40 Ampères
TELA	LCD com retro-iluminação (20 carateres por 4 linhas); visualização sob luz solar intensa e níveis baixos de luz.
IMPRESSORA	Impressora térmica de 2.5 polegadas de largura
Teclado	Teclado de membrana resistente, (10 teclas alfanuméricas, 6 teclas de funções)
Armazenamento externo de dados	Armazena 63 registros de teste de 48 leituras cada um
Interface do computador	Uma entrada RS-232C (19,200 baud)
Programa do computador	Programa baseado em Windows XP/Vista, está incluído np preço de compra
SEGURANÇA	Projetado para atender os padrões UL 61010A-1 e CAN/CSA C22.2 No. 1010.1-92
Ambiente	: -10˚C to 50˚ C (15˚F to +122˚ F); Armazenamento: -30˚ C a 70˚ C (-22˚F a +158˚ F)
umidade	90% RH @ 40˚C (104˚F) sem condensação
ALTURA	2,000m (6,562 pés) às especificações de segurança completa
CABOS         Um conjunto de cabo de corrente de 50 pés, um cabo de aterragem, cabo de alimentação, embalagem de cabo
opções	Caixa de transporte
GARANTIA	Um ano para peças e mão de obra

Nota: As especificações acima são validas para tensão nominal e temperatura do ambiente de +25°C (+77°F). As especificações estão sujeitas a alterações sem aviso prévio.
