Microhmetro ATO-600
Precisão e confiabilidade controladas por micro-processador
- Leitura digital de resistência de 1 micro-ohm a 300 milli-ohms
- Corrente de teste de 10 a 600A
- Armazena 4.000 leituras
- Leve
- Interface de computador via entradas RS-232C ou USB
O micróhmetro ATO-600 é projetado especialmente para aplicações de sub-estações para medir resistências de contato do disjuntor EHV, conexões de contato de bucha ou qualquer resistência baixa. Este micro-ohmímetro controlado por microprocessador pode medir com precisão resistências baixas variado de 1 micro-ohm até 300 milli-ohms em qualquer corrente de 10A a 600A (veja nota 1). Leituras de resistência são visualizadas diretamente em micro-ohms ou milli-ohms.. Nenhum calculo é necessário para compensar as resistências do condutor. Uma fonte de alimentação de comutação personalizada ajuda a manter o peso do ATO-600 baixo a 43 lbs (19.5 kg) e faz com que ele seja uma unidade ideal para uso em campo.
O ATO-600 aplica-se numa corrente direta não filtrada de 10A a 600A para testar a carga de resistência. Um teclado alfanumérico de membrana resistente com 16 teclas é usado para controlar a unidade. O tempo de queima de uma típica resistência de teste pode ser selecionado entre 5 e 60 segundos. Um modo de teste automático também é disponível e pode ser iniciado simplesmente aplicando os cabos do sensor nos dois pontos de interesse. Este recurso é muito conveniente quando se mede a sequência de vários valores de resistência no contato do disjuntor.

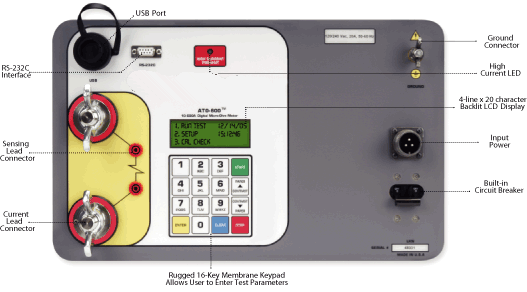

O ATO-600 possua um ecrã LCD com retro-iluminação (20 caracteres por 4 linhas) que visualiza em ambos os níveis, luz solar intenso e níveis de luz baixos. A unidade pode armazenar até 63 registros (cada pode conter até 64 leituras) na memória Flash EEPROM. Registros de teste podem ser carregados para revisão ou eles podem ser transferidos para o PC via entradas embutidas de interfaces RS-232C ou USB. Uma aplicação de programa, baseada em Windows® XP/Vista, também é providenciada para cada unidade e pode ser usada para transferir registros de teste para o computador. Registros de teste também podem ser revistos, imprimidos e exportados em texto para o formato Microsoft® Excel via aplicação de programas.
O ATO-600 é fornecido com dois cabos de teste #1/0 de 15 pés. Comprimentos de cabo de teste personalizados são disponíveis opcionalmente. Grampos tipo C para serviço pesado, soldados, estão disponíveis como acessório opcional. Estes podem ser usados para conectar os cabos de teste numa variedade ampla de tamanhos de buchas, barramentos e outros condutores requerendo contatos de teste de baixa resistência.
A fonte de energia do ATO-600 está protegido termicamente e as entradas de detecção de contato são protegidas contra danos por descarga estática.
ESPECIFICAÇÕES
|
TIPO |
Micro-ohmímetro portável |
|
ESPECIFICAÇÕES FÍSICAS |
16.8”W x 12.6”H x 10.6”D (42.6 cm x 32.0 cm x 27 cm); Peso: Menos de 40 lbs (18.1 kg) |
|
|
|
|
POTÊNCIA DE ENTRADA |
100 – 240 Vac, 50/60 Hz |
|
|
|
|
FAIXA DE LEITURA DE RESISTÊNCIA |
1 micro-ohm – 300 milli-ohms (resolução de 1 micro-ohm); Precisão: ±1% leitura, ± 1 contagem |
|
|
|
|
FAIXA DE CORRENTE DE TESTE |
Fornecimento de energia de DC, protegido termicamente, 10 Ampères – 600 Ampères, selecionável em etapas 1A |
|
|
|
|
DURAÇÃO DE TESTE |
5 segundos – 60 segundos, selecionável |
|
|
|
|
TELA |
Ecrã LCD com retro-iluminação (20 caracteres por 4 linhas); visualiza em dois níveis, luz solar intensa e níveis baixos de luz |
|
|
|
|
TECLADO |
Teclado de membrana resistente (10 teclas alfanuméricas, 6 teclas de função) |
|
|
|
|
ARMAZENAMENTO INTERNO DO REGISTRO DE TESTE |
Armazena 63 registros de até 64 leituras |
|
|
|
|
INTERFACES DO COMPUTADOR |
Uma entrada RS-232C, uma entrada USB |
|
PROGRAMA DE PC |
Programa baseado em Windows® XP/Vista está incluído no preço da compra |
|
|
|
|
SEGURANÇA |
Projetado para atender os padrões IEC61010 (1995), UL61010A-1, CSA-C22.2 |
|
|
|
|
AMBIENTE |
Operação: -10˚C a 50˚C (15˚F a +122˚F); Armazenamento: -30˚ C a 70˚C (-22˚F a +158˚F) |
|
|
|
|
UMIDADE |
90% RH @ 40˚C (104˚F) sem condensação |
|
|
|
|
ALTURA |
2,000m (6,562 pés) às especificações de segurança completa |
|
|
|
|
CABOS |
Cabo de teste de 15 pés (#1 AWG), cabo de aterramento, cabo de alimentação |
|
|
|
|
OPÇÕES |
Caixa de transporte, comprimentos de cabos de teste personalizados, grampos tipo C |
|
|
|
|
GARANTIA |
Um ano para peças e mão de obra |
Nota: As especificações acima são validas para tensão nominal e temperatura do ambiente de +25°C (+77°F). As especificações estão sujeitas a alterações sem aviso prévio.
