Microhmetro Auto Ohm 200

• Baixo custo
• Confiável
• Leve
• Fácil de usar
• Corrente DC contínua real de 10 a 200 Ampères
• Controle automático de períodos de aumento e queda de corrente
• Leitura digital de resistência de 1 micro-ohm a 300 milli-ohms
• Armazena e pode visualizar as 3 últimas leituras
• Pesa menos que 25 lbs (11.4 kg)

O Auto-Ohm 200 S2 é um verdadeiro micro-ohmímetro DC, da terceira geração da Amperis, controlado por microprocessador. Ele é projetado para testes de resistência de contato do disjuntor EHV, conexões de contato com bucha ou para qualquer aplicação de medição de baixa resistência. O Auto-Ohm 200 S2 pode medir com precisão resistências variadas de 1 micro-ohm a 300 milli-ohms. e pode gerar uma corrente de teste de 10 Ampères a 200 Ampères.

O Auto-Ohm 200 S2 aplica uma corrente DC real de 10A a 200A a carga de resistência sendo testado. Qualquer configuração de corrente de teste pode ser selecionada usando um comando de controle atual no painel frontal. O Auto-Ohm 200 S2 controla as taxas de aumento e queda de corrente usando uma alimentação de energia de comutação DC e um circuito com regulador de corrente. Um modo de teste automático também é disponível e pode ser iniciado simplesmente aplicando os cabos do sensor nos dois pontos de interesse. Este recurso é muito conveniente quando se mede a sequência de vários valores de resistência no contato do disjuntor.

Uma vez que uma corrente DC elevada real é passada através dos contatos do disjuntor, nenhum transiente magnético é induzido no transformador de corrente do disjuntor. Isto pode prever o risco de desligar indutivamente o controle do disjuntor (relé diferencial de bus). A leitura de resistência é visualizada diretamente em micro-ohms ou milli-ohms. Não são necessários cálculos para compensar as resistências de condutores ao usar o Auto-Ohm 200 S2.

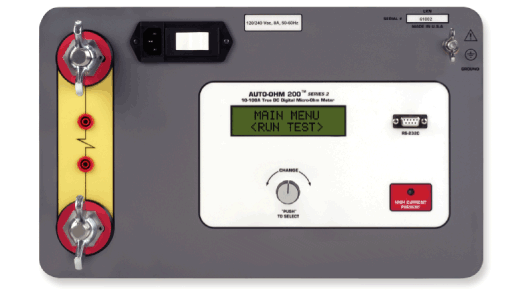

O Auto-Ohm 200 S2 possua um ecrã LCD com retro-iluminação (altura de 1 polegada, 16 caracteres por 2 linhas) que visualiza em ambos os níveis, luz solar intenso e níveis de luz baixos. A leitura de resistência é visualizada na tela até o próximo texto é iniciado. As três últimos medições de resistência são armazenadas internamente e podem ser visualizadas na tela de LCD. Uma entrada de interface RS-232C também é providenciada para calibração de fábrica e testes diagnósticos.

O Auto-Ohm 200 S2 é fornecido com dois cabos de teste de 30 pés. Cabos de quinze pés também são disponíveis opcionalmente. Ambos os cabos são terminados com conectores de desconexão rápida. Grampos tipo C para serviço pesado, soldados, estão disponíveis como acessório opcional. Estes podem ser usados para conectar os cabos de teste numa variedade ampla de tamanhos de buchas, barramentos e outros condutores requerendo contatos de teste de baixa resistência.

ESPECIFICAÇÕES

TIPO	Micro-ohmímetro portável
ESPECIFICAÇÕES FÍSICAS	16.8”W x 12.6”H x 12.0”D (42.7 cm x 32.0 cm x 30.5 cm); Peso: menos que 25 lbs (11.4 kg)
POTÊNCIA DE ENTRADA	100 – 240 Vac, 50/60 Hz
FAIXA DE LEITURA DE RESISTÊNCIA	1 micro-ohm – 300 milli-ohms (resolução de 1 micro-ohm); Precisão: ±1% leitura, ± 1 contagem
FAIXA DE CORRENTE DE TESTE	Fornecimento de energia de DC protegido termicamente, 10 Ampères – 200 Ampères
DURAÇÃO DE TESTE	5 segundos – 120 segundos, selecionável
TELA	Ecrã LCD com retro-iluminação (16 caracteres por 2 linhas); visualiza em dois níveis, luz solar intensa e níveis baixos de luz
ARMAZENAMENTO INTERNO DO REGISTRO DE TESTE	Armazena e pode visualizar as 3 últimas leituras
INTERFACES DO COMPUTADOR	Entrada RS-232C (19,200 baud) usada para calibração de fábrica e diagnósticos
SEGURANÇA	Projetado para atender os padrões IEC61010 (1995), UL61010A-1, CSA-C22.2
AMBIENTE	Operação: -10°C a 50° C (15°F a +122° F); Armazenamento: -30° C a 70° C (-22°F a +158° F)
UMIDADE	90% RH @ 40˚C (104˚F) sem condensação
ALTURA	2,000m (6,562 pés) às especificações de segurança completa
CABOS	Cabo de teste de 30 pés (#1AWG AWG), cabo de aterramento, cabo de alimentação
OPÇÕES	Caixa de transporte, cabos de teste de 15 pés, grampos tipo C, ponta de mão
GARANTIA	Um ano para peças e mão de obra

Nota: As especificações acima são validas para tensão nominal e temperatura do ambiente de +25°C (+77°F). As especificações estão sujeitas a alterações sem aviso prévio.
