Fonte de corrente programável MCCB250

Fonte de alta tensão

O MCCB-250 é uma fonte de alta tensão programável desenhado especialmente para testar disjuntores em caixa moldada bem como relés de proteção de motor contra sobrecarga termal, magnética ou estado sólido.

Cronômetro MCCB-250

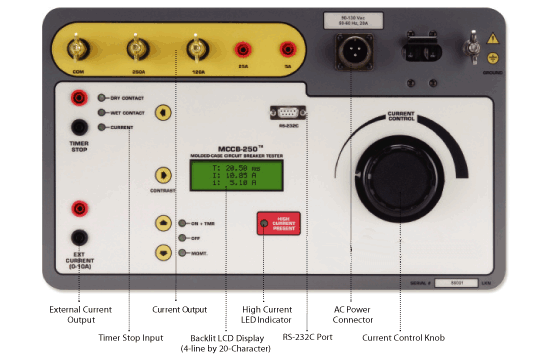

O cronômetro integrado no MCCB-250 pode testar as características com retardo dos relés de proteção e dos disjuntores em caixa moldada. Uma vez que o teste é iniciado, a fonte de corrente e o cronômetro são automaticamente ligados ao próximo ponto do cruzamento de zero da AC. O tempo para quando a entrada do MCCB-250 detecta uma mudança no contato seco ou na entrada de tensão ou a remoção da corrente de teste. Os resultados de teste são visualizados em seguida em mili-segundos e frações de ciclo(s) na tela LCD da unidade com retroiluminação (20 caracteres por 4 linhas).

Fonte de alimentação do MCCB-250

O MCCB-250 tem 4 saídas de corrente (5 A @ 120 Vac, 25 A @ 24 Vac, 120 A @ 6 Vac, 250 A @ 3 Vac) que conduzem a corrente de teste através dos circuitos de carga de impedância. Cada fonte de corrente pode tolerar sobrecargas de curta duração até 4 vezes a corrente nominal. Este recurso é usado para testar o elemento de desarme instantâneo dos disjuntores em caixa moldada. Quando usando este recurso, a corrente de teste selecionada é visualizada na tela LCD. Quando o MCCB-250 é usado como fonte de corrente, o tempo de fluxo de corrente (período de corrente ligada) é visualizado na tela LCD.

Entrada de corrente externa

O MCCB-250 fornece uma entrada de corrente externa (0 – 10A). Ambas as leituras de corrente, interna e externa, podem ser vistas ao mesmo tempo.

Disjuntores com caixa moldada de teste, relés de proteção de motor contra sobrecarga termal, magnética ou estado sólido.

CORRENTE	tempo ligado	Tempo desligado
100% (1x)	30 minutos	30 minutos
200% (2x)	3 minutos	5 minutos
300% (3x)	30 segundos	4 minutos
400% (4x)	4 segundos	7 minutos

TIPO	Fonte de corrente de 250 Ampéres
ESPECIFICAÇÕES FÍSICAS	16.8”W x 12.6”H x 10.6”D (42.6 cm x 32.0 cm x 27.0 cm); Peso: 46 lbs (21 kg)
POTÊNCIA DE ENTRADA	100 – 120 Vac ou 200-240 Vac (pré-definida de fábrica), 50/60 Hz
SAÍDA DE CORRENTE	0 – 5 A @ máx. 120 Vac; 0 – 25 A @ máx. 24 Vac; 0 – 120 A @ máx. 6 Vac; 0 – 250 A @ máx. 3 Vac
Medidor de corrente interno	100 mA – 1000 A; Precisão: 1% de leitura, ±20mA
Método de medição	CT isolado
Faixa externa de medidor	10 mA – 10 A; Precisão: 1% de leitura, ±2mA
MÉTODO DE MEDIÇÃO	CT isolado
Faixa de leitura do cronômetro	1ms – 2 horas; Precisão: 0.1% de leitura, ±1ms
ENTRADA DE PARADA DE Cronômetro	Entrada de tensão (24V – 300V, DC ou pico AC), entrada para contato seco ou remoção da corrente primária
TELA	Ecrã LCD com retroiluminação (20 caracteres por 4 linhas); visualiza em dois níveis, luz solar intensa e níveis baixos de luz
INTERFACE DO COMPUTADOR	Entrada RS-232C ( baud) usada para calibração de fábrica e diagnósticos
SEGURANÇA	Projetado para atender os padrões IEC61010 (1995), UL61010A-1, CSA-C22.2
AMBIENTE	Operação: -10˚C a 50˚ C (15˚F a +122˚ F); Armazenamento: -30˚ C a 70˚ C (-22˚F a +158˚ F)
UMIDADE	90% RH @ 40˚C (104˚F) sem condensação
ALTURA	2,000m (6,562 pés) às especificações de segurança completa
CABOS	Cabo de alimentação, cabo de aterramento, cabo de teste de 10 pés #2 AWG
OPÇÕES	Caixa de transporte
GARANTIA	Um ano para peças e mão de obra

Nota: As especificações acima são validas para tensão nominal e temperatura do ambiente de +25°C (+77°F).
