Teste automático de relação de espiras de três fases TTRT 03

Teste automático de relação de espiras de três fases TTRT 03

O TTRT-03 é um testador de espiras de transformadores automático com três fases, baseado em microprocessador da segunda geração da Amperis. Esta unidade leve e robusta é desenhada para testar transformadores nas instalações das subestações de energia.

O TTRT-03 determina a relação de espiras de transformadores usando o método de avaliação da norma IEEE C57.12.90. A relação de espiras de transformadores (variando de 0.8 a 15.000) é determinado pela medição exata de tensões ao longo dos enrolamentos do transformador sem carga. Para garantir a precisão de relação de espiras, o circuito de medição do TTRT-03 calibra-se automaticamente antes de cada medição. Não requere nem ajustes nem compensação de temperatura. A precisão de medição de relação de espiras do TTRT-03 é 0,1% ou melhor.

O TTRT-03 pode executar um teste específico para cada tipo de transformador (tais como monofásico, delta para Y, Y para delta, delta para delta ou Y para Y) sem a necessidade de trocar cabos de ligação de teste. Além disso, o recurso de detecção automática da fase de transformador da unidade pode detectar diferentes diagramas de vetores de transformador. O TTRT-03 pode detectar e testar automaticamente 67 tipos de transformadores definidos pelas normas ANSI, CEI/IEC e pela norma australiana.

Para evitar uma ligação errada de condutor de teste de forma acidental (p.ex. quando o operador inverte cabos H e X), o TTRT-03 produz uma tensão de teste de baixo nível para verificar a condição de ligação antes de aplicar a tensão de teste completa. Três tensões de teste (8 Vac, 40 Vac, 100 Vac) permitem que o TTRT-03 pode testar CTs e PTs bem como transformadores de energia.

Além da medição da relação de espiras de transformadores, o TTRT-03 pode medir uma corrente de excitação do transformador (em mili-ampéres) e seu ângulo de fase de enrolamento.

O TTRT-03 também pode calcular o erro porcentual da relação de espiras se as tensões de placa de identificação do transformador são fornecidas. A relação de espiras da base de referência é calculada usando as tensões de placa de identificação e resultados de teste são comparados com a relação de espiras da base de referência. Em seguida, o erro porcentual é calculado pela diferência entre a base de referência e as relações de espiras de teste.

Ver uma demonstração de uso

Interface do usuário

O TTRT-03 possui um ecrã LCD com retroiluminação (20 caracteres por 4 linhas) que visualiza em ambos os níveis, luz solar intenso e níveis de luz baixos. A tela de resultados de teste visualiza a relação de espiras, a corrente de excitação e a precisão de relação de espiras. A unidade é controlada através de um robusto teclado alfanumérico de membrana de 16 teclas.

Impressora térmica

Uma impressora térmica de 4.5 polegadas de largura imprime os resultados de teste com letra de tamanho de 14 pontos para fácil visualização. A impressora e o dispensador de papel são montados abaixo do painel frontal para proteção.

Armazenamento interno de registro de teste

Até 200 registros de teste podem ser armazenados na memória Flash EEPROM do TTRT-03. Cada registro de teste pode conter até 99 relações de espiras, corrente de excitação, ângulo de fase e leituras da placa de identificação de tensões. Registros de teste podem ser recarregados localmente e transferidos para um computador através da interface RS-232C.

Planos de teste de transformadores

O TTRT-03 pode armazenar até 128 planos de teste de transformador em suas memórias EEPROM. O plano de teste é composto de tensões de placa de identificação para cada configuração utilizada. A relação de espiras de transformadores calculada nas tensões da placa de identificação é comparada com a relação de espiras medida. Ao carregar um plano de teste, o transformador pode ser testado rapidamente e relatórios das relações de espiras aprovados e reprovados podem ser verificados. Planos de teste podem ser criados com o programa de computador incluído e podem ser transferidos para o interface RS-232C do TTRT-03.

Interface do computador

O TTRT-03 pode ser controlado por computador via a interface RS-232C usando o programa de computador fornecido. O programa baseado em Windows® XP/Vista pode ser usado para executar um teste e armazenar os resultados de teste num computador. Resultados de teste podem ser exportados para o Microsoft® Excel.

Controle do comutador de derivação em carga do transformador

Uma unidade de controle remoto opcional de comutador de derivação em carga pode ser usada para mudar remotamente derivações em carga do transformador. Esta unidade do comutador de derivação, controlado remotamente, elimina a necessidade de mudar manualmente as derivações para cima e para baixo do transformador.

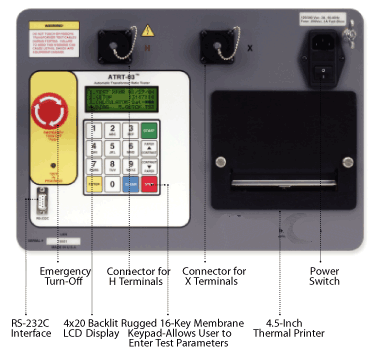

Medidor trifásico de transformação
Medidor trifásico de transformação
ESPECIFICAÇÕES
TIPO Medidor de relação de espiras de transformadores de três fases portátil automático .
ESPECIFICAÇÕES FÍSICAS 7”H x 13”D (43.2cm x 17.8 cm x 33.0 cm); Peso: 14 lbs (6.4 kg) 3 amps
POTÊNCIA DE ENTRADA 120 Vac ou 200 – 240 Vac (selecionável), 50/60 Hz
MÉTODO DE MEDIÇÃO ANSI (IEEE) C57.12.90
FAIXA DE MEDIÇÃO DE RELAÇÃO 0.8 – 15,000 (resolução de 5-dígitos)
PRECISÃO DE RELAÇÃO DE ESPIRAS 0.8 – 1999: ±0.1%, 2,000 – 3,999: ±0.25%, 4,000 – 15,000: ±1% @ 8 Vac
0.8 – 1999: ±0.1%, 2,000 – 3,999: ±0.20%, 4,000 – 15,000: ±1% @ 40 Vac
0.8 – 1999: ±0.1%, 2,000 – 3,999: ±0.15%, 4,000 – 15,000: ±1% @ 100 Vac
AJUSTE não requerido
Tensão de teste 8 Vac @ 1 amp, 40 Vac @ 0.6 amp, 100 Vac @ 0.1 amp
Faixa de leitura de Corrente de Excitação 0 – 2 Ampéres; Precisão: ±1mA, ±2% de leitura (±1 dígito) 0
medição de ângulo de fase – 360 graus; Precisão: ±0.2 grau (±1 dígito)
tela Ecrã LCD com retroiluminação (20 caracteres por 4 linhas); visualiza em dois níveis, luz solar intensa e níveis baixos de luz
impressora Impressora térmica integrado de 4.5 polegadas
INTERFACE DE COMPUTADOR Uma entrada RS-232C (19,200 baud)
Programa de PC Aplicação de analisador de relação de espiras de transformadores baseada em Windows® XP/Vista está incluída no preço de compra.
Armazenamento de registro de teste interno Armazena 200 registros completo de teste de transformador. Cada registro de teste inclui tensão de placa de identificação, relações de espiras, corrente de excitação
Armazenamento interno de plano de teste Armazena até 128 planos de teste de transformador
segurança Certificado UL (UL 61010A-1), CAN/CSA (C22.2 No. 1010.1-92)
ambiente Operação: -10° a 50° C (15° a +122° F); Armazenamento: -30° C a 70° C (-22° a +158° F)
umidade 90% RH @ 40˚C (104˚F) sem condensação
altura 2,000m (6,562 pés) para especificações de segurança completa
cabos Um conjunto de cabo monofásico de 15 pés, um conjunto de cabo trifásico de 15 pés, um conjunto de cabo de extensão de 25 pés, um estojo carregando um cabo incluído
OPÇÕES Mala de transporte, dispositivo de controle remoto de comutador de derivação em carga do transformador
GARANTIA Um ano para peças e mão de obra

7657 €
