O EZCT S2 é um conjunto de teste de transformadores de corrente baseado em microprocessador da segunda geração da Amperis. O EZCT S2 pode executar excitação de transformador de corrente (CT), relação de corrente CT e testes de polaridade de enrolamento. O EZCT S2 automaticamente aumenta e baixa a tensão de teste de excitação sem nenhuma intervenção do operador. Com até 1500 Vac tensão de teste de excitação disponível, o EZCT S2 pode facilmente executar testes de excitação em CTs muito grandes.
Teste de excitação
O teste de excitação de CT é executado usando o método de teste de ANSI/IEEE C57.13.1, IEC 60044-1. A faixa de tensão de teste para o teste de excitação de CT (50 Vac, 250 Vac, 500 Vac, or 1500 Vac) pode ser selecionada e, em seguida, a tensão de teste é aumentada e baixada automaticamente pelo EZCT S2. A tensão de teste e dados de teste são coletados e armazenados na memória interna da unidade. Até 10 testes de excitação e relação de corrente de CT podem ser armazenados em um registro de teste. Tensões de ponto de joelho IEEE-30, IEEE-45, ANSI/IEC 60044-1 (10/50) também são calculadas e imprimidas no relatório de teste. Um vez que o teste é finalizado, resultados de teste podem ser imprimidos e curvas de excitação podem ser traçadas na impressora térmica de 4.5 polegadas integrada.
Relação CT e testes de polaridade
O EZCT determina a relação de corrente CT usando o método de medição ANSI/IEEE S2. Uma tensão de teste é aplicada nos terminais secundários do CT e a tensão induzida é medida ao longo dos terminais H1 e H2 do CT. Relação de corrente e polaridade de CT são exibidos na tela e armazenados na memória. A faixa de medição de relação de corrente varia de 0.8 a 5.000. Polaridade de enrolamento de CT é visualizada como um símbolo “+” (em fase) ou um símbolo “-“ (fora da fase) e é anotado com um ângulo de fase em graus.
Interface do usuário e tela

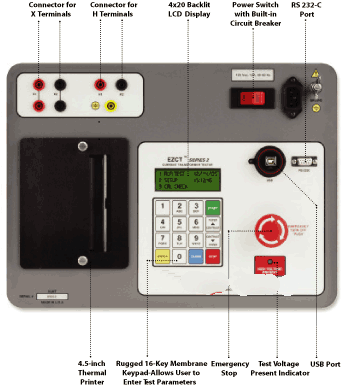

O EZCT possua um ecrã LCD com retroiluminação (20 caracteres por 4 linhas) que visualiza em ambos os níveis, luz solar intenso e níveis de luz baixos. Um teclado alfanumérico de membrana resistente é usado para controlar a unidade.
Simplificado
Impressora térmica
Uma impressora térmica de 4.5 polegadas integrada pode imprimir o relatório de teste de transformador de corrente e imprimir as curvas de excitação.
Informações de cabeçalhos de registros de teste
As informações de cabeçalhos de registro de teste pode incluir nome de empresa, nome de subestação, ID de circuito, manufaturador, número serial de CT, nome do operador e comentários de registro de teste. Além do cabeçalho de registro de teste, uma descrição de 20 caracteres para cada teste no registro pode ser inserida.
Capacidade interno de registro de teste
O EZCT-S2 pode armazenar até 140 registros de teste na memória Flash EEPROM. Cada registro de teste pode conter até 10 curvas de excitação, polaridade e conjuntos de dados de teste da relação de corrente. Registros de teste podem ser carregados e imprimidos na impressora térmica.
Armazenamento de plano de teste interno
O EZCT-S2 pode armazenar até 128 registros de teste de CT na memória Flash EEPROM. O plano de teste define tensão de teste de excitação e seleção de corrente, relação de placa de identificação de CT e instruções de conexão de terminal de enrolamento de CT para cada teste. Até 10 definições de teste podem ser armazenados em cada plano de teste. O uso de um plano de teste simplifica muito o processo de teste de CT, uma vez que ele também fornece instruções para fazer as conexões adequadas de cabo de CT. Os planos de teste podem ser criados no próprio EZCT S2 ou no computador e carregados para o EZCT S2 através de portas integradas RS-232C ou USB.
Interface do computador
O EZCT pode ser usado como uma unidade autônoma ou pode ser controlado por computador via as interfaces integradas RS-S2 ou USB. A aplicação de análise de transformadores de corrente baseada em Windows® XP/Vista é fornecida com cada EZCT S2. Este programa pode ser usado para recuperar registros de teste do EZCT S2, criar planos de teste, carregar planos de teste para o EZCT S2 e também pode ser usado para executar testes de CT do computador. Registros de teste tabulados podem ser exportados no formato Microsoft® Excel.
 |
