Auto Ohm 100 Serie 2

Los Auto-Ohm 100/200 Serie 2 son la tercera generación de medidores de micro-ohms. Los Auto-Ohm 100/200 ofrecen mediciones de muy bajas resistencias, con alta precisión, controladas por microprocesadores, variando de 1 micro-ohm a 300 miliohms.

El Auto-Ohm es portátil, resistente y fácilmente operable por usuarios con mínimo entrenamiento.

Presenta una perilla de control y un display LCD alfanumérico de la resistencia medida. El manejo de la perilla de control es lógico y simple: al girar la perilla, se desplaza por un menú de opciones posibles (que se despliegan en secuencia) y al presionar la perilla, activa la función seleccionada.

Como su nombre lo indica, la operación del Auto-Ohm es automática, requiriendo del usuario poco más que conectarlo a la resistencia desconocida y elegir las funciones deseadas y sus opciones. El Auto-Ohm almacena las últimas 3 mediciones de resistencias, las cuales pueden ser mostradas durante la prueba.

Descripción funcional

El funcionamiento del Auto-Ohm está basado en la relación eléctrica descrita por la Ley de Ohm: R = V/I, donde I es la corriente conocida y V es la tensión continua medida en bornes de la resistencia desconocida (típicamente, contactos de un disyuntor). Dado que se conoce la corriente (consumidor seleccionado) a través de la resistencia desconocida, y la tensión en la resistencia desconocida es medida por un voltímetro de precisión, la lectura de resistencia puede calcularse usando la Ley de Ohm. La tensión de prueba del Auto-Ohm está proporcionada por una fuente de Corriente Continua. Una fuente regulada de corriente continua, suministra la corriente pre-programada, seleccionada por el usuario.

La corriente continua regulada es seleccionable de a 2 amperes, desde 10 a 100 amperes para el Auto-Ohm 100 y de 10 a 200 amperes para el Auto-Ohm 200. La corriente de prueba acelera en forma automática y disminuye lentamente, lo cual, con el tiempo, elimina los transitorios inducidos a través de los transformadores de corriente de los disyuntores. El riesgo de activar inductivamente un disyuntor (relé diferencial), es virtualmente inexistente. Los cables para medición de tensión de prueba están separados de los cables de inyección de corriente para evitar una carga resistiva; por lo tanto, las tensiones son medidas directamente en las terminales de la resistencia que están siendo testeadas, eliminando cualquier error de caída de tensión I-R en los cables de corriente. Estas características del Auto-Ohm logran mediciones muy precisas de micro-ohms sin tener que compensar errores de resistencia en la dirección/conducción de la corriente.

Características

  • 10 a 100 A c.c. pura (True DC).
  • Control automático de la rampa de ascenso y descenso de la corriente.
  • Lectura digital de 1 micro-ohm a 300 mili-ohms.
  • Almacena y muestra las tres últimas lecturas.
  • Peso menor a 9,5 Kg.

Especificaciones técnicas detalladas

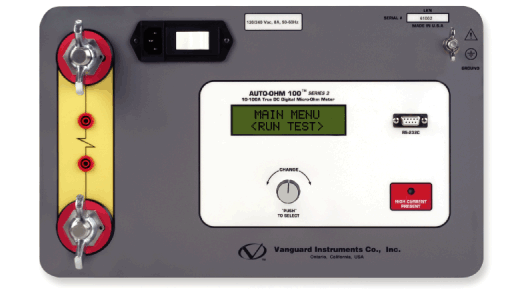

Características detalladas del micróhmetro de resistencias bajas Auto Ohm 100
TIPO Micro-ohmetro portátil.
DIMENSIONES 42.7 cm x 32.0 cm x 30.5 cm.
PESO Menor a 6.8 kg.
RANGO DE RESISTENCIA 1 micro-ohm a 300 milli-ohms.
RANGO DE CORRIENTE 10 A a 100 A, Seleccionable.
DISPLAY LCD, retro-iluminado, 2 líneas X 16 caracteres.
PRECISION ± 1% lectura, ± 1digito.
ALIMENTACION 85 a 240 Vac, 50/60 Hz.
TEMPERATURA Operación:-10 ºC a 55 ºC.
Almacenaje: -30 ºC a 70 ºC.
