Descargador de Baterías Amperis

El equipo es un analizador y descargador de baterías automático diseñado para probar la eficiencia de las baterías industriales de cualquier tipo, tensión y capacidad.

Este equipo puede ser programado para descargar la batería a una corriente constante que se controla de manera precisa, ajustable de cero al valor máximo del modelo mientras se mantiene la tensión de la batería bajo control.

Mientras la descarga se desarrolla el panel de control mide la capacidad total (amperios-hora) descargada de la batería. Mientras la tensión de la batería alcanza el valor mínimo programado o cuando se llega a la duración máxima de la prueba, el Descargador se apaga automáticamente pero los parámetros medidos permanecen disponibles para el usuario.

El Descargador es muy sencillo de usar y no requiere una formación específica. La programación de las pruebas requiere menos de dos minutos y la operación es completamente automática.





Video explicativo del funcionamiento del descargador de baterías:

https://www.youtube.com/watch?v=bv29thhUCuQ



Características principales

Protección contra inversión de polaridad y antiarco (sin fusibles) Un circuito activo previene la formación de arcos eléctricos cuando la batería está siendo conectada. Si la batería se conecta con la polaridad cambiada el Descargador no inicia el ensayo y la corriente no fluye.

Auto ensayo en el encendido

Cuando se enciende el Descargador un ensayo automático de los circuitos de control se desarrolla en menos de 10 segundos. En caso de fallo el Descargador permanece en modo stand-by (de funcionamiento suspendido).

Registrador integrado

Mientras se desarrolla la descarga no es necesario que un PC permanezca conectado al Descargador, porque el registrador (datalogger) tiene suficiente memoria para guardar la curva de descarga completa. Al finalizar la prueba es posible descargar los datos del Descargador al PC en segundos. Las conexiones estándar son RS-232 y USB. También se puede pedir inferfaces inalámbricos.

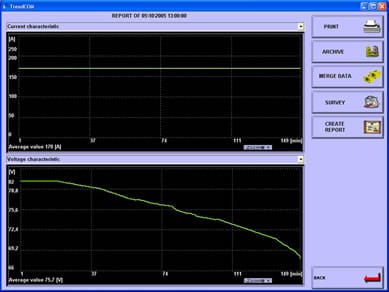

Extensión de la capacidad de análisis con el software TrendCom. La aplicación TrendCom es un potente y específico software que aumenta las capacidades del Descargador. Permite generar diferentes gráficos de la curva de descarga:

• Tensión de la batería [V]
• Corriente de descarga [A]
• Potencia de la descarga [kW]
• Capacidad descargada [Ah]
• Energía descargada [kWh]

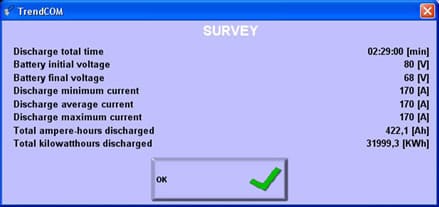

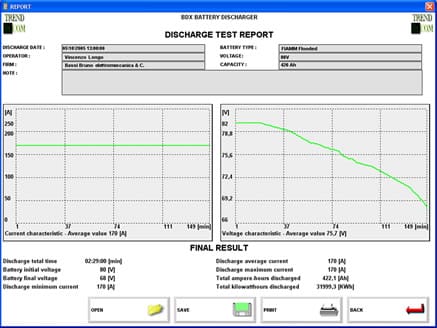

Muchas funciones están disponibles y son muy fáciles de usar: es posible generar informes de prueba con gráficos y comentarios automáticamente, para exportar los datos de la prueba a hojas de cálculo externas (compatibles con MS Excel, Open office CALC y otras) grabar un ensayo completo en un fichero y enviarlo por correo electrónico...

Operación de varias unidades en paralelo (sin límite)

Cuando una o más unidades Descargador de Baterías operan en paralelo es posible descargar todos los datos a TrendCom y fusionarlos en un único y completo informe de prueba. Esta característica le da la oportunidad de alcanzar un ilimitado poder de descarga, conectando un ilimitado número de unidades Descargador de Baterías en paralelo.

Protección por temperatura de todos los elementos de potencia y del banco de resistencias En caso de sobrecalentamiento interno (por ejemplo ventiladores bloqueados, el circuito de aire obstruido) el descargador suspende el funcionamiento automáticamente y entra en modo stand-by.

Doble envolvente para máximo aislamiento térmico. Durante la operación las partes externas de la envolvente permanecen frías (la elevación de la temperatura máxima es de 10ºC) para una mayor seguridad del usuario final.

Ruedas de elevada resistencia, con cojinete de bolas, cubiertas de goma. El Descargador puede ser movido fácilmente y de forma segura por cualquier suelo y puede operar sin problemas en cualquier entorno industrial.

• Regulador de alta frecuencia IGBT, lo cual permite la descarga a corriente constante.
• Construcción robusta para máxima fiabilidad en aplicaciones exigentes en entornos industriales
• Equipo compacto y fácilmente transportable
• Modelos estándar para tensiones de batería de hasta 400 V
• Posibilidad de poner en paralelo varias unidades lo cual permite la descarga a cualquier corriente
• Sistema de protección con electrónica inteligente (incluye arranque suave, protección contra inversión de polaridad y sobrecalentamiento)
• Panel digital programable, controlado por microprocesador
• Puede operar baterías de cualquier tipo
• Pantalla digital (tensión de batería y corriente, tiempo, capacidad descargada –Ah-, parámetros de descarga programados)
• Registrador integrado, Interfaz para PC (RS-232 ó USB)
• Software dedicado Trendcom para captura de datos y análisis, generación automática de informes de prueba, capacidad de exportación a hojas de cálculo externas (MS Excel, OpenOffice Calc, etc…)
• Certificado CE, certificado UL/CSA, control de calidad según ISO9000

Características

Características

Alimentación
Tensión nominal	Rango de tensiones	: 85-135 ó 180-250 V ac monofásico
	Potencia máxima:	250 W, 50/60 Hz
Modelos estándar
Unidades	Tensión de batería	Corriente de descarga máxima
	12~48 V	100 A
	12~48 V	200 A
	12~96 V	200 A
	24~135 V	150 A
	48~220 V	75 A
	48~400 V	40 A
Características mecánicas
Dimensiones externas	325×560×550 (alto) mm/unidad
Envolvente	2 mm de acero
	Juego de 4 ruedas para fácil trasporte
	RAL7032
Refrigeración	Ventilación forzada
Control y medida
Pantalla digital	Tensión de batería (V)
	Corriente de la batería (A)
	Tiempo transcurrido (horas.minutos)
	Tensión programada de parada del ensayo (V)
	Tiempo programado máximo de descarga (horas.minutos)
	Capacidad descargada (Ah)
Botones y controles	Tres botones(SET, +,-) para programación y control
	Dos potenciómetros para regulación de corriente (regulación fina y gruesa)
Tiempo de descarga máxima	48 horas
Interfaz PC	RS-232, USB, software PC TrendCom para captura de datos, análisis e impresión
