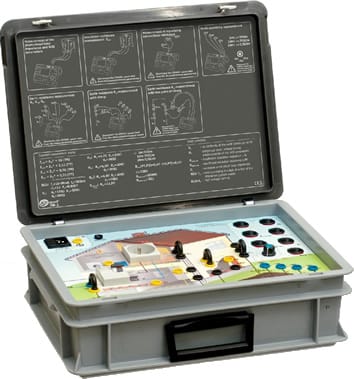

Tablero de demostración DB-1

Descripción

• El tablero DB-1 permite demostrar la conducción de las siguientes pruebas:
  • Impedancia del bucle de cortocircuito para la valoración de la desconexión automática de la alimentación,
  • De los parámetros de las protecciones RCD,
  • De la resistencia de las conexiones a tierra,
  • De la resistividad de los suelos,
  • De la continuidad de las conexiones compensadoras,
  • De la resistencia de aislamiento,
  • De la tensión de la red de alimentación.
• Permite la simulación de fallos comunes e irregularidades en la red receptora.

Características principales

• Impedancia del bucle de cortocircuito:
  • Medición del bucle de cortocircuito L-N mediante corrientes de Impulsión de hasta 25Ay60ms,
  • Medición del bucle de cortocircuito L-PE mediante corriente de hasta 20ma.
• Parámetros de las protecciones RCD (Interruptor 30mA):
  • Medición del tiempo de operación del Interruptor RCD,
  • Medición de la corriente de operación del Interruptor RCD,
  • Medición de la resistencia de la conexión a tierra,
  • Medición de la tensión de contacto.
• Resistividad de los suelos:
  • Medición de la resistividad para tres tipos de suelos (14Ωm; 300Ωm; 6,2Ωm).
• Resistencia dB las conexionas a tierra.
• Medición mediante método:
  • Bifiliar,
  • Trifiliar,
  • Tetrafiliar,
  • Trifiliar con pinzas,
  • De dos pinzas,
  • Empleando un medidor para medir el bucle de cortocircuito.
• Continuidad da conexiones:
  • Medición de conexiones compensadoras y conexiones de partes disponibles.
• Resistencia de aislamiento:
  • Medición de aislamiento L-N,
  • Medición de aislamiento L-PE,
  • Medición de aislamiento N-PE.
• Medición de tensión:
  • Medición de tensiones en caja tomacorriente.
• Simulación de Irregularidades:
  • Continuidad sin interrupción del cable de conexión a tierra (R_E),
  • Superación de la tensión segura durante la medición RCD(U_B),
  • Corriente de fuga (I_Err),
  • Resistencia demasiado baja de aislamiento R-N (R_ISO(L-N)),
  • Resistencia demasiado baja de aislamiento L-PE (_ISO(L-PE)).
  • Demasiada impedancia del bucle de cortocircuito (Z_L),
  • Error de instalación RCD (RCD)

Datos técnicos

• Alimentación de red: 230V
• Temperatura de trabajo: 10...40°C
• Humedad: 20...80%
• Garantía: 12 meses
