Analizador de Transformadores de Corriente AEZCT S2A

Introducción

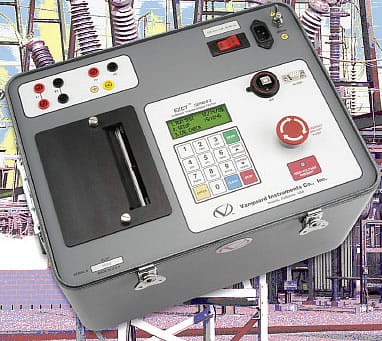

El AEZCT S2A es un equipo para la evaluación de Transformadores de Corriente de tercera generación controlado por microprocesador.

El AEZCT S2A realiza la prueba de saturación del TC(transformador de corriente) transforma automáticamente la relación de espiras y proporciona la polaridad del devanado bajo prueba.

El AEZCT S2A eleva y desciende automáticamente la tensión de la prueba de saturación. No se necesita la intervención de un operador. Con una tensión de prueba de saturación disponible de hasta 1500 V CA,el AEZCT S2A puede realizar fácilmente pruebas de saturación en TC muy grandes.

Características generales

• Realiza Pruebas de Saturación, Pruebas de Relación y Polaridad.
• Completamente Automatizado.
• Gráficos Integrales y Reportes de Prueba Tabulados.
• Curvas de Saturación Múltiple de Gráficos.
• Almacena hasta 128 planos de prueba de TC (además de 140 test adicionales por medido de memoria USB externa).
• Almacena hasta 10 definiciones de prueba en cada plan de prueba.
• Interfaces de computadora RS-232C y USB.
• Impresora Térmica de 4.5” Integrada.





Especificaciones técnicas detalladas

Características técnicas detalladas del equipo de prueba de transformadores

TIPO	Equipos Portátiles para la evaluación del Transformador de Corriente
DIMENSIONES FÍSICAS	16.8 pulgadas de ancho, por 12.6 pulgadas de ancho, por 12 pulgadas de largo ( 42.7 cm x 32 cm x 26.9 cm) Peso: 48 lbs (21 kg.)
TENSIÓN DE ENTRADA	90 a 130 Vac ó 200 a 240 Vac (especificado por el usuario), 50 Hz/60 Hz
MÉTODO DE MEDICIóN ANSI/IEEE	ANSI/IEEE C57.12.90 y ANSI/IEEE C57.13.1
TENSIÓN DE PRUEBA DE SALIDA	0 a 50 Vac @ 10 Amperios máx, 0 a 250 Vac @ 10 Amperios máx 0 a 500 Vac @ 5 Amperios máx, 0 a 1500 Vac @ 1,2 Amperios máx
RANGO DE LECTURA DE TENSIÓN	0 a 2.200 Vac, (Precisión: ±1,0% de lectura, ±1 volt)
RANGO DE LECTURA DE CORRIENTE	0 a 10 Amperios, (Precisión /Exactitud: ±1,0% de lectura, ±0,02 Amperios)
RANGO DE RELACIÓN DE ESPIRAS	0,8 a 999: 0,1% 1000 a 1999: 0,3% 2000 a 5000: 1%
MEDICIÓN DEL ÁNGULO FASE	0 a 360 grados, Precisión: ±1,0 grados

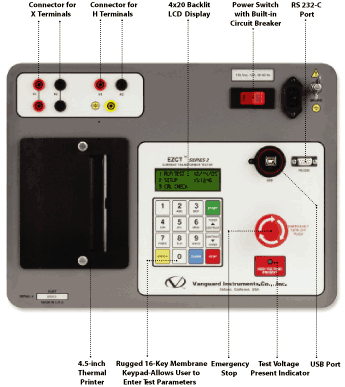

DISPLAY	PANTALLA LCD: 4 líneas de 20 caracteres. Visible bajo la luz solar intensa
IMPRESORA	térmica de 4.5" integrada
INTERFAZ DE COMPUTADORA	Puerto RS-232C (115k baudios) y un Puerto USB
SOFTWARE DE PC	Windows XP/Vista Programa de Análisis de TC incluido en el precio de compra
ALMACENAJE EXTERNO	Almacena 140 registros de prueba. Cada registro de prueba puede contener hasta 10 grupos de información de saturación, resistencia y relación
ALMACENAJE INTERNO	Almacena 128 planes de prueba. Cada plan de prueba almacena 10 tensiones de prueba de saturación y parámetros de corriente
SEGURIDAD	Diseñada para cumplir con la Norma UL 61010A-1 y CAN/CSA C22.2 N° 1010.1-92
ENTORNO	Operativo: -10ºC a 50ºC (15ºF  a +122ºF) Almacenaje: -30ºC a 70ºC (-22ºF a +158ºF)
CABLES	Dos juegos de cables X de 20 pies Un juego de cable H de 35 pies Cable de alimentación Un cable y su bolso porta cable
GARANTÍA	Un año sobre los componentes y la reparación
