Medidor de impedância da malha de alta correcte AMZC-310s

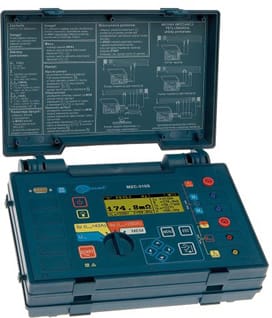

O AMZC-310S é um medidor portátil professional para instalações elétricas de teste com disjuntores de circuito de sobrecorrente. O instrumento mede curtos-circuitos L-PE, L-N e impedância de malha L-L e corrente prospectiva da malha de curto-circuito. Medições podem ser feitas tanto com corrente de medição baixa (até 42A) com método de 2 polos quanto com corrente de medição alta (até 280A) com método de 4 polos que permitem medições com precisão e resolução muito altas. Os resultados podem ser armazenados na memória interna e enviados para o computador via interface serial.

• Medição de impedância muito baixa da malha de curto-circuito (com resolução de 0,1mΩ) com corrente de 150A a 230V; máximo 280A a 440V ou medição com uma corrente de 23A a 230V; máximo 42A a 440V.
• medições em instalações com tensões avaliadas entre: 220/380V e 230/400V e freqüências 45...65Hz,
• capacidade de executar medições em sistema de curto-circuito: fase-fase, fase-protectiva, fase-neutro,
• diferenciação entre a tensão de fase e a tensão de interfase enquanto calculando a corrente de curto-circuito,
• Capacidade de mudar o comprimento dos cabos de teste (medição 23/42A),
• método de quatro polos, cabos de teste não requerem calibração (medição 150/280A).
• Tensão de toque e medição de corrente de choque (com resistor de 1kΩ).
• Medição de tensão AC na faixa de 0...440V.
• Memória de 999 resultados de medições com a habilidade de transferir os dados para o PC.
• Medidor atende aos requisitos da norma EN 61557.

medições

Medição de tensão (RMS real)

Faixa	Resolução	Precisão
0...440V	1V	±(2% m.v. + 2 dígitos)

• faixa de freqüência: DC, 45...65Hz
• impedância de entrada do voltímetro: ≥ 200kΩ

Medição de freqüência (para tensões dentro da faixa de 50...440V)

Faixa	Resolução	Precisão
45,0...65,0Hz	0,1Hz	±(0,1% m.v. + 1 dígitos)

Dados técnicos

Segurança elétrica:

tipo de isolamento

dupla, de acordo com EN 61010-1 e IEC 61557

categoria de mediação

CAT IIV 300V de ac. com EN 61010-1

classe de proteção de acordo com EN 60529

Outros dados técnicos:

alimentação de energia elétrica

baterias alcalinas LR14 (C) ((5 peças)

resistor limitando a corrente

• para medição 4p 1,5Ω
• para medição 2p 10Ω

número de medições de malha de curto-circuito (baterias alcalinas)

mín 2000 (4/min.)

coeficiente da temperatura

±0,1% do valor medido /°C

Condições de operação avaliadas:

temperatura de operação

0...+40°C

Medição de parâmetros de malha de curto-circuito usando alta corrente (4p, Imax=280A)

Alta corrente de medição de impedância da malha de curto-circuito Z: faixa de medição de acordo com IEC61557: 7,2mΩ...1999mΩ

Faixa	Resolução	Precisão
0...199,9mΩ	0,1mΩ	±(2% m.v. + 2mΩ)
200...1999mΩ	1mΩ

Resistência de curto-circuito R e faixa de visualização de reatância X

Faixa	Resolução	Precisão
0...199,9m	0,1mΩ	±(2% m.v. + 2mΩ)
200...1999mΩ	1mΩ	leitura de impedância parauma medição particular

Corrente prospectiva da malha de curto-circuito



faixa de medição de acordo com IEC 61557: para Un = 230V 115,0A...32,0kA | para Un = 400V 200A...55,7kA

Faixa	Resolução	Precisão
115,0...199,9A	0,1A	precisão da indicação de corrente computadorizada, respectivamente com o uso de medição de resistência
200...1999A	1A
2,00...19,99kA	0,01kA
20,0...199,9kA	0,1kA
200kA...*	1kA

• * 230 kA para U_LN
• 400 kA paraU_LL

Outros dados técnicos

Medição de tensão de toque UST (corrente de choque UT)

Faixa	Resolução	Precisão
0...100V	1V	±(10% m.v. + 2 dígitos)

Medição de malha de curto-circuito usando corrente padrão (2p, Imax=42A)

Medição de impedância da malha de curto-circuito Z:

faixa de medição de acordo com IEC61557: 0,13Ω...199,9Ω para cabos de teste de 1,2m de comprimento

Faixa	Resolução	Precisão
0,00...19,99Ω	0,01Ω	±(2% m.v. + 3 dígitos)
20,0...199,9Ω	0,1Ω	±(3% m.v. + 3 dígitos)

Faixa de visualização de resistência R de curto-circuito e da reatância X

Faixa	Resolução	Precisão
0,00...19,99Ω 0,01Ω		±(2% m.v. + 3 dígitos) leitura de impedância para uma medição particular
20,0...199,9Ω 0,1Ω		±(3% m.v. + 3 dígitos) leitura de impedância para uma medição particular

Corrente prospectiva da malha de curto-circuito

Faixa	Resolução	Precisão
1,150...1,999A	0,001A	precisão da indicação de corrente computadorizada, respectivamente com o uso de medição de resistência
2,00...19,99A	0,01A
20,0...199,9A	0,1A
200...1999A	1A
2,00...19,99kA	0,01kA
20,0...40,0kA	0,1kA

"m.v." - valor medido.
