Equipamento de teste de transformadores de corrente AEZCT 10

O AEZCT-10 é um conjunto de teste de transformadores de corrente baseado em microprocessador. Este conjunto robusto e portátil pode executar excitação de transformador de corrente (CT), relação de corrente CT e testes de polaridade de enrolamento. Transformadores de corrente podem ser testados na sua configuração de montagem de campo, eliminando a necessidade de remoção de buchas ou de transformadores de corrente do equipamento receptor.

O AEZCT-10 usa um transformador potente para executar o teste de excitação de CT. Ele é capaz de produzir 50 Vac a 10A e 200 Vac a 10A.

Teste de excitação

O teste de excitação de CT é executado usando o método de teste de ANSI/IEEE C57.13.1, IEC 60044-1. O AEZCT-10 aplica uma tensão de teste AC variável (até 1.200 Vac) aos enrolamentos secundários do CT. O AEZCT-10 registra e exibe a tensão de teste e a corrente de excitação aplicadas ao transformador durante o teste de excitação. Uma vez que os testes são completados, até 10 curvas de excitação e tensões de ponto de joelho dos testes podem ser imprimidas na impressora térmica incluída. Tensões de ponto de joelho IEEE-30, IEEE-45, ANSI/IEC 60044-1 (10/50) também são calculadas e imprimidas no relatório de teste.

Relação CT e testes de polaridade

O AEZCT-10 determina a relação de corrente CT usando o método de medição ANSI/IEEE 10 C57.12.90. Uma tensão de teste é aplicada nos terminais X do CT e a tensão induzida é medida ao longo dos terminais H1 e H2 do CT. A relação de corrente é visualizada na tela e armazenada na memória. A faixa de medição de relação de corrente varia de 0.8 a 5.000. Polaridade de enrolamento é visualizada como um símbolo “+” (em fase) ou um símbolo “-“ (fora da fase) e é anotado com um ângulo de fase em graus.

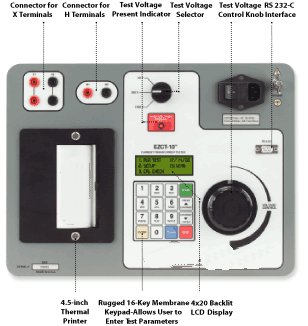

Interface do usuário

O AEZCT-10 possui um ecrã LCD com retroiluminação (4 caracteres por 20 linhas) que visualiza em ambos os níveis, luz solar intenso e níveis de luz baixos. Um teclado alfanumérico de membrana resistente é usado para inserir informações de teste e controlar as funções da unidade e um botão de tensão é usado para controlar a saída de tensão de teste variável. A faixa de tensão de teste (50V at 10A, 200V at 10A, 1,200V at 1.5A) é selecionada com um interruptor no painel de controle.

Impressora térmica

Uma impressora térmica de 4.5 polegadas integrada pode imprimir o relatório de teste de transformador de corrente e imprimir as curvas de excitação.

Capacidade de armazenamento interno de registro de teste

O AEZCT-10 pode armazenar até 128 registros de teste de transformador de corrente na memória Flash EEPROM.

Cada registro de teste pode conter

até 10 curvas de excitação, polaridade e conjuntos de dados de teste de relação de corrente. Registros de teste podem ser carregados e imprimidos na impressora térmica.

Interface do computador

O AEZCT-10 pode ser usado como uma unidade autônoma ou pode ser controlado por computador via as interfaces integradas RS-232C ou USB. A aplicação de análise de transformadores de corrente baseada em Windows® XP/Vista é fornecida com cada AEZCT-10. Este programa pode ser usado para recuperar registros de teste do AEZCT 10, criar planos de teste, carregar planos de teste para o AEZCT e também pode ser usado para executar testes de CT do computador. Registros de teste tabulados podem ser exportados no formato Microsoft® Excel.

Informações de encomenda

• AEZCT-10TM, Cabo, Programas
• AEZCT- 10TM Mala de transporte
• Papel de impressão de 4.5 polegadas
• Número de peça: AEZCT-10
• Número de peça: AEZCT-10 Mala
• Número de peça:Papel TP4

O processo entediante de testes de transformadores de corrente com o conjunto de teste de transformadores de corrente AEZCTTM

ESPECIFICAÇÕES

TIPO	Conjunto de teste de transformadores de corrente portátil
ESPECIFICAÇÕES FÍSICAS	16.8”W x 12.6”H x 12”D (42.7 cm x 32 cm x 26.9 cm); Peso: 55 lbs (25 kg)
POTÊNCIA DE ENTRADA	100 – 120 Vac ou 200-240 Vac (pré-definida de fábrica), 50/60 Hz
MÉTODO DE MEDIÇÃO	ANSI/IEEE C57.12.90, IEC 60044-1 e ANSI/IEEE C57.13.1
TENSÕES DE TESTE DE SAÍDA	0 – 50 Vac @ 2A max; 0 – 200 Vac @ 2A max; 0 – 1200 Vac @ 1.5A max (5 min ligado, 10 min desligado)
FAIXA DE LEITURA DE TENSÃO	0 – 1,250 Vac; Precisão: ±1.0% de leitura, ±0.5 volt
FAIXA DE LEITURA DE CORRENTE	0 – 10A; Precisão: ±1.0% de leitura, ±0.02A
FAIXA DE RELAÇÃO DE CORRENTE	0.8 – 99: ±0.5%, 100 – 999: ±1.0%, 1,000 – 5,000: ±2%
MEDIÇÃO DE ÂNGULO DE FASE	0 – 360 graus; Precisão: ±1.0 grau
TELA	Ecrã LCD com retroiluminação (20 caracteres por 4 linhas); visualiza em dois níveis, luz solar intensa e níveis baixos de luz
IMPRESSORA	Impressora térmica integrada de 4.5 polegadas de largura
INTERFACES DO COMPUTADOR	Uma entrada RS-232C, uma entrada USB
PROGRAMA DE COMPUTADOR	Programa baseado em Windows® XP/Vista está incluído no preço da compra
ARMAZENAMENTO INTERNO DE REGISTRO DE TESTE	Armazena até 128 registros de teste. Cada registro de teste pode conter até 10 conjuntos de dados de excitação e de relação
REGISTRO DE CABEÇALHO DE TESTE INTERNO	Armazena 10 registros de cabeçalho de teste
SEGURANÇA	Projetado para atender os padrões UL 61010A-1 e CAN/CSA C22.2 No. 1010.1-92
AMBIENTE	Operação: -10˚ a 50˚ C (15˚F a +122˚ F); Armazenamento: -30˚ C a 70˚ C (-22˚F a +158˚ F)
UMIDADE	90% RH @ 40˚C (104˚F) sem condensação
ALTURA	2,000m (6,562 pés) para especificações de segurança completa
CABOS	Um conjunto de cabos X de 20 pés, um conjunto de cabos H de 35 pés, um estojo de cabo
OPÇÕES	Mala de transporte
GARANTIA	Um ano para peças e mão de obra
