Nuevos analizadores y temporizadores de relés

Amperis Products SL, en su búsqueda por ofrecer a sus clientes los equipos más completos y de mayor calidad, presenta la serie CAT I y CAT II, unos analizadores y temporizadores de interruptor fáciles de operar, con un diseño simple y robusto para uso en campo. Estos equipos de prueba de relés nos permiten obtener una medición precisa en entornos de alta tensión. Con estos analizadores se realizan mediciones de tiempo y movimiento, así como de tensión y corriente. La gran ventaja que presentan estos equipos de prueba de interruptores además de su versatilidad, es el análisis detallado de los resultados obtenidos en las pruebas a través del software DV-Win. Además, la Serie CAT II presenta la característica BSG (ambos lados puestos a tierra), permite la medición de la resistencia dinámica e incorpora un micro ohmímetro hasta 500A.

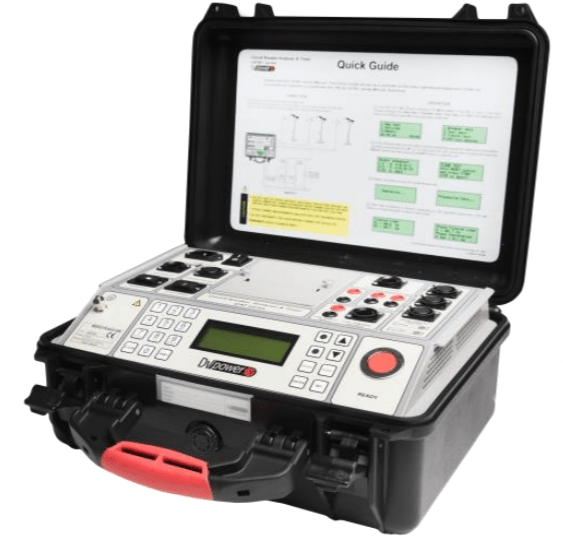

Serie CAT I Analizadores y temporizadores de interruptor

Estos analizadores se emplean en la evaluación de los interruptores, registrando el cierre y la apertura del arco, la resistencia y los contactos auxiliares, así como los gráficos de las corrientes de bobina de disparo y de cierre y desplazamiento de piezas móviles de AT y MT. El equipo permite almacenar hasta 500 resultados de prueba para su posterior descarga mediante USB o su impresión (impresora térmica accesorio opcional).

Circuit Breaker Analyzers & Timers

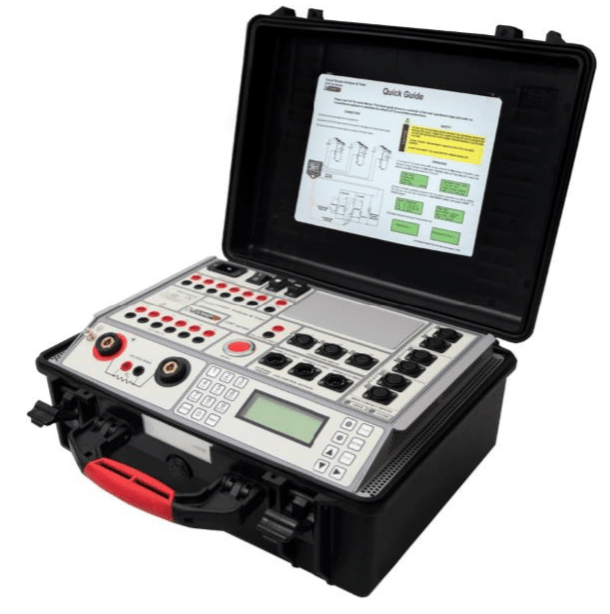

Serie CAT II Analizadores y temporizadores de interruptor

Estos equipos de prueba de relés son instrumentos independientes y digitales controlados por un ordenador. Los canales de temporización registran el cierre y la apertura de arco, la resistencia y los contactos auxiliares. El equipo evalúa las condiciones de los interruptores y los canales del contacto principal también pueden medir el valor de la resistencia de los resistores de inserción previa. El equipo registra los gráficos de las corrientes de bobina de apertura y de cierre y de los desplazamientos de las piezas móviles del interruptor.

Circuit Breaker Analyzers & Timers

La operación de interruptor puede iniciarse de distintas maneras y la lista de las aplicaciones incluye:

  • Medición simultanea de tiempo de hasta 6 contactos principales y 3 contactos auxiliares.
  • Medición de resistencia de los resistores de inserción previa.
  • Evaluación de la sincronización entre los polos del interruptor.
  • Medición de las corrientes de bobina.
  • Evaluación de estado de las baterías de subestación (muestra la gráfica del valor de tensión).
  • Medición de desplazamiento, fricción de contactos, sobrereccorido, rebote, tiempo de amortiguación y velocidad promedio de la partes móviles de interruptor.
  • Prueba “First trip”



Medición de tiempo: Esta es una de las pruebas fundamentales y más importantes para conocer la condición real del relé. Nuestros equipos cumplen todos los requisitos de la IEC 62271-100 e IEEE C37.09.

Medición de movimiento: Esta prueba es crucial para determinar la condición del objeto de prueba. Para conocer el desgaste del relé, medimos valores de rendimiento como fricción de contactos, rebote, sobrerecorrido, etc. y los comparamos con los datos de referencia del fabricante y medicines anteriores.

Medición de corriente de bobina: La norma IEC 62271-100 establece el registro de corrientes de forma de onda de bobina y del mecanismo de funcionamiento ya que proporcionan información sobre la condición de las bobinas.

Prueba First Trip: Esta prueba es de gran importancia para conocer el estado del mecanismo de funcionamiento de la bobina. Como el interruptor se encuentra la mayor parte conduciendo, es importante que aunque lleve inactivo por años que responda de manera adecuada en cuanto detecte un problema, operando de manera rápida.

DV-win: Nuestro software facilita la adquisición de datos así como el análisis detallado de los resultados de las pruebas y el control de todas las funciones del equipo a través del ordenador.

  • Control total desde un ordenador de todas las funciones.
  • Posibilidad de descargar los resultados de las pruebas.
  • Análisis de los resultados de las pruebas.
  • Los resultados de prueba se pueden ver, editar, guardar, imprimir y exportar.
  • Configuración personalizada de los gráficos, superposición de gráficos para su comparación y de prueba específica.
  • Creación de planes de prueba predefinidos para una prueba de campo fácil y rápida

Software relay test

Algunos datos técnicos

Entradas de contacto principal: El número de entradas de contacto depende del tipo de analizador. Cada canal detecta la inserción de los contactos de resistencia: cerrado ≤ 10 Ω,  abierto ≥ 5 kΩ. La tensión de circuito abierto es de 20 VCC y la corriente de cortocircuito: 50 mA.

Entradas auxiliares: Número de canales: 3, aislados galvánicamente (la entrada de disparador externo se puede usar como una tercera entrada auxiliar). Seleccionable por el usuario: seco (Tensión de circuito abierto: 24 V CC, corriente de cortocircuito: 5 mA) o mojado (tensión de funcionamiento 300 V CC, 250V CA). Protección contra sobrecorriente y sobretensión.

Medición de tiempo: 0.1ms (10 kHz), 1ms (1kHz) y 10ms (100Hz)

Operación de interruptor: Cerrado (C), Abierto (O), Cerrado-Abierto (C-O), Abierto-Cerrado (O-C), Abierto-Cerrado-Abierto (O-C-O)  y Prueba First trip (El usuario puede seleccionar cualquier secuencia de la prueba deseada).



Realy test accesories
